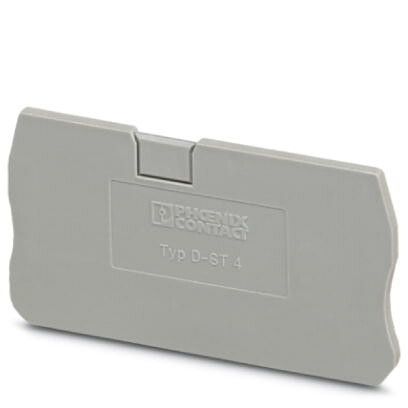

Крышка концевая D-ST 4, серая Phoenix Contact 3030420

Концевая крышка D-ST 4 от Phoenix Contact - элемент для герметизации оконечного участка шины DIN, обеспечивает механическую защиту и предотвращает попадание пыли и влаги внутрь монтажной системы. Артикул 3030420 применяется в автоматизированных системах управления, распределительных щитах и на производственных линиях.

Назначение и область применения

Концевая крышка D-ST 4 предназначена для закрывания свободного конца профильной шины DIN, используемой для крепления модульных устройств - автоматических выключателей, реле, контакторов и других компонентов. Устанавливается на конце шины, чтобы исключить доступ к токоведущим частям, зафиксировать положение оборудования и улучшить внешний вид сборки. Применяется в электрощитах промышленного и коммерческого назначения, где важна безопасность и эстетика монтажа.

Технические характеристики

• Тип: Концевая крышка для шины DIN
• Материал: Самозатухающий термопластик (UL94 V-0)
• Цвет: Серый (RAL 7035)
• Размер: Соответствует стандартному профилю DIN EN 60715
• Установка: Защелкивается на шину без инструментов

Совместимость и монтаж

Концевая крышка D-ST 4 совместима со всеми шинами DIN шириной 35 мм, соответствующими стандарту EN 60715. Монтаж выполняется простым защелкиванием - достаточно плотно прижать крышку к торцу шины до характерного щелчка. Нельзя использовать с шинами другого типа (например, G-образными или удлинёнными). Для надёжной фиксации рекомендуется проверять, что шина полностью заполнена оборудованием до места установки крышки - иначе возможен перекос.

Безопасность и стандарты

• Соответствие стандарту DIN EN 60715
• Материал соответствует классу горючести UL94 V-0
• Не содержит свинец и другие опасные вещества согласно RoHS

Преимущества

• Обеспечивает изоляцию открытых кромок шины - снижает риск случайного прикосновения к токоведущим элементам
• Защищает от пыли и механических повреждений
• Фиксирует оборудование на шине, предотвращая её смещение при вибрациях
• Имеет аккуратный внешний вид, улучшая восприятие щита оператором
• Не требует инструментов для установки - экономит время при сборке

Ограничения применения

• Не предназначен для использования вне помещений - не имеет защиты IP
• Не рассчитана на высокие температуры выше +80 C
• Не заменяет заземление или изолирующие экраны
• Не подходит для шин с нестандартным профилем (например, 15 мм или 75 мм)

Примеры использования

• Закрытие последнего отверстия в щите управления насосной станцией
• Герметизация конца шины в распределительном пункте цеха
• Финишная деталь в панелях автоматики на конвейерах
• Элемент завершения сборки в контроллере технологического процесса

Практические советы

• Перед установкой убедитесь, что шина не деформирована - искривлённая шина не позволит крышке правильно защелкнуться
• Если шина используется в условиях повышенной вибрации, дополнительно проверьте прочность фиксации всех модулей - крышка сама по себе не удерживает оборудование
• При замене старой крышки снимайте её осторожно - при сильном усилии можно сломать защёлки
• Артикул 3030420 - единственный вариант для D-ST 4; аналоги других брендов могут отличаться по форме и не подходить
