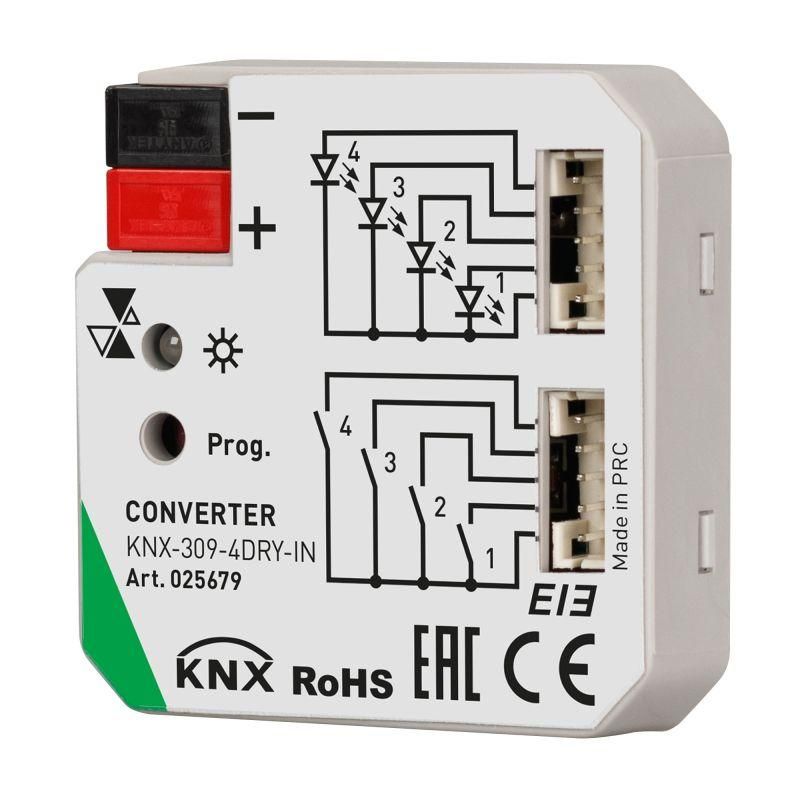

Конвертер KNX-309-4DRY-IN (BUS) пластик INTELLIGENT ARLIGHT 025679

Конвертер KNX-309-4DRY-IN (BUS) пластик от INTELLIGENT ARLIGHT - это компактный интерфейс для подключения устройств с сухими контактами в систему KNX. Он позволяет интегрировать кнопки, датчики и другие бинарные сигналы в умный дом без необходимости использовать напряжение питания, а также обеспечивает управление индикаторами через шину данных.

Назначение и область применения

Конвертер KNX-309-4DRY-IN (BUS) пластик предназначен для преобразования сигнала с четырёх сухих контактов (без потенциала) в цифровые команды протокола KNX. Подходит для подключения выключателей, датчиков движения, оконных контактов, термостатов и других устройств с механическим или герконовым выходом. Модуль устанавливается в стандартный подрозетник и работает автономно - питание получает прямо от шины KNX, что исключает необходимость прокладки отдельного провода 220 В.

Технические характеристики

• Количество каналов: 4 входа типа “сухой контакт”
• Выходы: 4 индикатора 5 В / 25 мА (для светодиодов или маломощной нагрузки)
• Питание: DC 21–30 В, забирается с шины KNX (не требует внешнего источника)
• Габариты: 46 × 46 × 11,7 мм
• Материал корпуса: пластик
• Установка: в стандартный подрозетник 46×46 мм

Совместимость и монтаж

KNX-309-4DRY-IN (BUS) пластик совместим со всеми устройствами, имеющими бинарный выход без потенциала: механические клавишные выключатели, герконы, датчики открытого/закрытого состояния, реле с сухим контактом. Для подключения достаточно зачистить два провода на каждый вход и подсоединить их к клеммам модуля - полярность не важна. Индикаторы на 5 В можно использовать для подсветки кнопок, LED-индикации или управления слаботочными светильниками. Монтаж выполняется в подрозетник аналогично обычному выключателю; шина KNX подключается к соответствующим клеммам на плате.

Преимущества

• Не требует отдельного источника питания - всё питание берётся из шины KNX
• Поддерживает любой тип сухого контакта: от кнопок до датчиков безопасности
• Компактный размер позволяет установить в ограниченном пространстве
• Интеграция с индикаторами снижает потребность в дополнительных модулях
• Стандартная форма подрозетника упрощает замену существующего оборудования

Ограничения применения

• Не предназначена для коммутации силовых цепей - только для передачи сигнала
• Выходы индикаторов рассчитаны только на ток до 25 мА - нельзя подключать мощные лампы или реле
• Не имеет защиты от перенапряжений или помех - рекомендуется применять в защищённых помещениях
• Не поддерживает анализ состояния контакта (например, длительность нажатия); только фиксация изменения состояния

Примеры использования

• Замена старого выключателя на умную кнопку в системе KNX - подключение двухпроводного выключателя к одному из входов
• Интеграция датчика открывания окна с герконом - один вход на датчик, индикатор показывает состояние
• Управление подсветкой встроенных кнопок на панели управления - индикаторы включаются при активации сценариев
• Подключение датчика движения с сухим контактом в зоне холла или коридора

Практические советы

• Перед монтажом проверьте, чтобы напряжение на шине KNX находилось в пределах 21–30 В - недостаточное питание вызовет сбои работы
• При использовании длинных проводов к сухому контакту используйте экранированные кабели, особенно рядом с силовыми линиями
• Индикаторы 5 В/25 мА подходят только для SMD-LED или миниатюрных лампочек - не пытайтесь запитывать галогенные элементы
• При замене старого устройства убедитесь, что посадочные размеры 46×46 мм совпадают с вашим подрозетником
• Настройка входов осуществляется через программное обеспечение ETS - модуль сам определяет тип сигнала, но требуется привязка к объектам KNX
