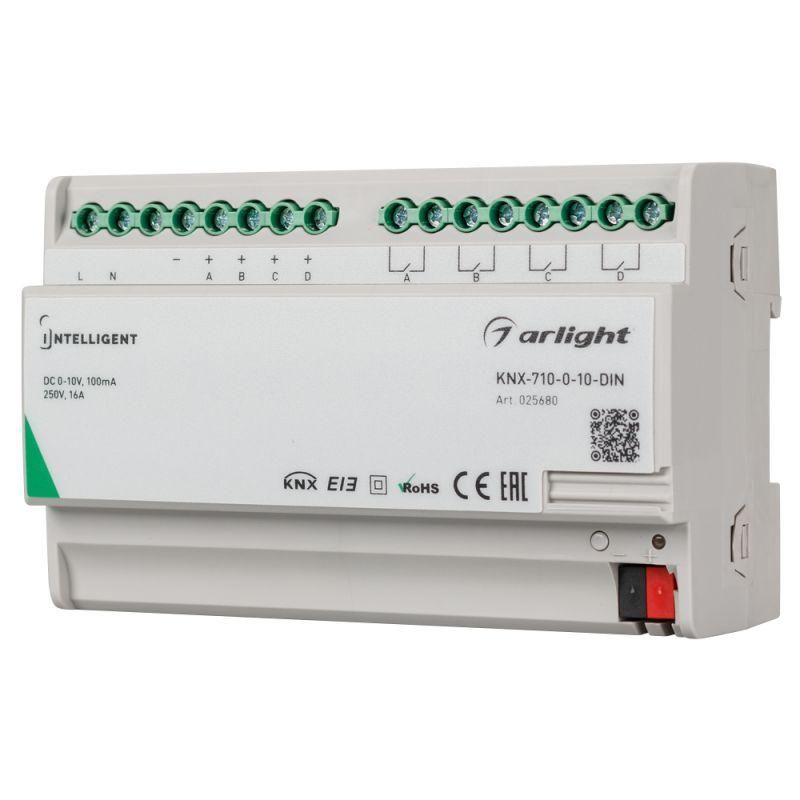

Конвертер KNX-710-0-10-DIN (230В 4х0/1-10 4х16А) пластик INTELLIGENT ARLIGHT 025680

Конвертер KNX-710-0-10-DIN 230В 4х0/1-10 4х16А пластик от INTELLIGENT ARLIGHT преобразует сигналы протокола KNX в аналоговые управляющие напряжения 0–10 В и релейные команды, обеспечивая управление освещением, климатическими системами и другими устройствами через стандартную DIN-рейку.

Назначение и область применения

Конвертер KNX-710-0-10-DIN 230В 4х0/1-10 4х16А пластик используется для связи между системой автоматизации KNX и внешним оборудованием, которое работает по принципу аналогового управления. Он переводит цифровые команды KNX в два типа сигналов: четыре выхода 0–10 В для регулировки яркости светильников, скорости вентиляторов или положения клапанов, и четыре релейных контакта на 16 А для включения/выключения нагрузок. Подходит для установки в распределительных щитах жилых домов, офисов, торговых центров и промышленных объектов.

Технические характеристики

• Питание: 230 В переменного тока
• Выходы аналоговые: 4 канала 0–10 В постоянного тока
• Выходы релейные: 4 канала, максимальная коммутируемая мощность - 16 А
• Монтаж: на DIN-рейку 35 мм
• Корпус: пластиковый, защищённый
• Поддерживает устройства с пассивным входом 0–10 В

Совместимость и монтаж

Конвертер KNX-710-0-10-DIN 230В 4х0/1-10 4х16А пластик совместим со всеми устройствами KNX, поддерживающими передачу значений 0–10 В и бинарных команд. Для работы требуется подключение к шине KNX и источник питания 230 В. Монтаж выполняется на стандартной DIN-рейке - достаточно защёлкнуть корпус на направляющей. Кабели подключаются к клеммникам: сигнальные провода - к выходам 0–10 В, силовые - к реле. Обязательно соблюдать полярность при подключении аналоговых выходов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования, работающего в сетях низкого напряжения. Конструкция рассчитана на использование внутри помещений. Отсутствие явного указания IP-класса предполагает применение только в сухих условиях без воздействия воды и пыли.

Преимущества

• Интеграция с существующей системой KNX без замены оборудования
• Четыре независимых аналоговых выхода позволяют управлять несколькими драйверами одновременно
• Релейные каналы обеспечивают надёжное включение/выключение мощных нагрузок до 16 А
• Пластиковый корпус снижает риск возникновения помех и удобен для компактной установки

Ограничения применения

• Не предназначен для использования во влажных, запылённых или наружных помещениях - отсутствует защита по IP
• Не поддерживает активные входы 0–10 В; требуются исключительно пассивные устройства
• Не имеет функций диагностики или обратной связи по состоянию нагрузки
• Не предназначена для управления высокочастотными или импульсными драйверами - только аналоговое регулирование

Примеры использования

• Управление светодиодными светильниками с драйверами 0–10 В в офисном освещении
• Регулировка скорости вентиляторов системы вентиляции через аналоговый сигнал
• Включение/выключение насосов или заслонок HVAC через релейные выходы
• Автоматическое затемнение оконных жалюзи с электроприводом, управляемым по 0–10 В

Практические советы

• Перед подключением проверьте тип входа вашего драйвера - он должен быть пассивным (не требовать внешнего питания сигнала)
• Для точной регулировки используйте калиброванные кабели с экранированием, особенно при длинных трассах аналоговых сигналов
• Убедитесь, что суммарная нагрузка на каждый релейный выход не превышает 16 А - перегрузка вызывает отказ контактов
• При использовании нескольких конвертеров KNX-710-0-10-DIN 230В 4х0/1-10 4х16А пластик в одном щите учтите тепловыделение - обеспечьте достаточное пространство вокруг
• Настройка каналов осуществляется через программатор KNX - физические перемычки или DIP-переключатели отсутствуют
