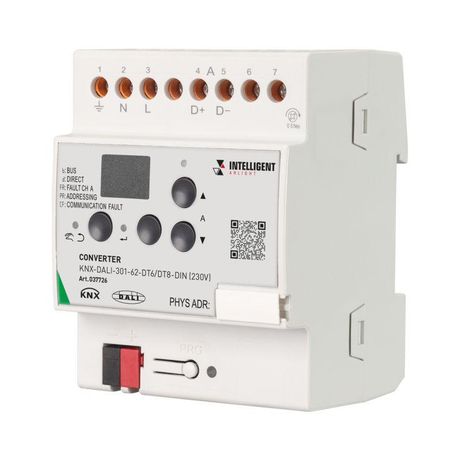

Конвертер KNX-DALI-301-62-DT6/DT8-DIN (230В) (IP20 пластик) INTELLIGENT ARLIGHT 037726

Конвертер KNX-DALI-301-62-DT6/DT8-DIN 230В IP20 пластик от INTELLIGENT ARLIGHT обеспечивает связь между системой управления зданием KNX и осветительными приборами по протоколу DALI, позволяя централизованно управлять до 64 светильников через одну линию. Это решение подходит для автоматизации офисов, школ, больниц и других объектов с требовательной системой освещения.

Назначение и область применения

Конвертер KNX-DALI-301-62-DT6/DT8-DIN 230В IP20 пластик служит мостом между сетью KNX и линией DALI. Он преобразует команды из системы KNX (например, включение, выключение, регулирование яркости) в сигналы, понятные светильникам, поддерживающим протокол DALI. Применяется там, где требуется точное управление освещением: в умных зданиях, административных помещениях, образовательных учреждениях, медицинских центрах и общественных зонах.

Технические характеристики

• Поддержка протоколов: KNX (EIB) и DALI (DiiA)
• Количество линий DALI: одна
• Максимальное количество устройств на линии DALI: 64
• Поддерживаемые типы устройств DALI: DT6 (диммируемые) и DT8 (цветовые, RGBW)
• Питание: переменный ток 85–265 В, 50/60 Гц
• Источник питания DALI: встроенный, не требует внешнего блока
• Габариты: 90 × 72 × 64 мм
• Степень защиты: IP20 (защита от прикосновений, не защищён от воды и пыли)
• Монтаж: на DIN-рейку 35 мм
• Настройка: через программное обеспечение ETS (Engineering Tool Software)

Совместимость и монтаж

Конвертер KNX-DALI-301-62-DT6/DT8-DIN 230В IP20 пластик совместим со всеми устройствами KNX, работающими по стандарту EN 50090. Для подключения к сети DALI используются два провода - данные и питание. Встроенный источник питания DALI исключает необходимость в отдельном блоке питания. Монтаж осуществляется на стандартную DIN-рейку. Кабели KNX и DALI следует прокладывать отдельно, чтобы избежать помех. После физического подключения конфигурация выполняется в программе ETS: задаются адреса устройств, группы, сцены и логика работы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования, установленного внутри помещений. Степень защиты IP20 означает, что корпус защищён от прикосновения к токоведущим частям, но не предназначен для установки во влажных средах, на улице или в местах с высокой запылённостью. Работает в пределах нормальных температурных условий для внутренней электромонтажной аппаратуры.

Преимущества

• Встроенное питание для линии DALI снижает стоимость и сложность монтажа
• Поддержка DT6 и DT8 позволяет управлять как обычным диммируемым освещением, так и цветными светодиодными модулями
• Работа через ETS обеспечивает гибкую настройку сценариев, групп и адресов без изменения проводки
• Форм-фактор DIN-рейки удобен для компактной интеграции в распределительные щиты
• Широкий диапазон входного напряжения (85–265 В) делает устройство устойчивым к перепадам в сети

Ограничения применения

• Не предназначена для установки вне помещений - IP20 не защищает от влаги и пыли
• Ограниченная емкость линии DALI: максимум 64 устройства; для большего числа потребуется несколько конвертеров
• Требует наличия лицензионного ПО ETS для первичной настройки - невозможно настроить без компьютера и специализированного ПО
• Не поддерживает протоколы, отличные от KNX и DALI (например, Modbus, Zigbee)

Примеры использования

• Управление освещением в офисе: включение/выключение света по расписанию, регулировка яркости в зависимости от естественного освещения
• Цветная подсветка в учебных классах: изменение цветовой температуры в соответствии с временем суток (DT8-устройства)
• Аварийное освещение: срабатывание сцен “эвакуация” через KNX-событие
• Объединение нескольких комнат в одну группу: одновременное затемнение всех светильников перед проектором

Практические советы

• Перед монтажом проверьте, что все светильники на линии DALI поддерживают DT6 или DT8 - другие типы не будут работать
• Длина линии DALI не должна превышать 300 метров; используйте терминаторы на обоих концах линии
• При использовании DT8-устройств убедитесь, что в ETS правильно указаны каналы R/G/B/W для каждого устройства
• Не подключайте мощные нагрузки (более 2 А) напрямую к выходу конвертера - он лишь управляет, а не питает всю линию
• Для надёжной связи рекомендуется использовать экранированный кабель для линии KNX и отделять его от силовых проводов
