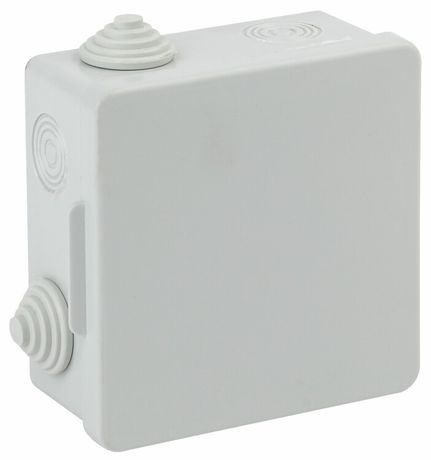

Коробка распределительная о/у 100х100х50мм с гермовводами 8 вх. IP54 KOR-100-100-50-8g | Б0037441 ЭРА

Коробка распаячная ЭРА б0037441 предназначена для безопасного разветвления и защиты точек соединения кабелей в условиях повышенной запылённости и влажности. Материал из полипропилена и степень защиты IP54 делают её надёжным решением для открытой установки на объектах промышленного и коммерческого назначения.

Назначение и область применения

Коробка распаячная ЭРА б0037441 используется для организации ответвлений электрических цепей, где требуется защита соединений от пыли, влаги и случайных механических воздействий. Подходит для монтажа в помещениях с высокой влажностью, на улице под навесом, в производственных зонах, на транспорте, в системах автоматизации и освещения. Применяется там, где нельзя использовать закрытую штукатурную установку — например, в модульных корпусах, на фасадах зданий или внутри технологических щитов.

Технические характеристики

• Размеры: 100×100×50 мм — компактная форма для ограниченного пространства;
• Степень защиты: IP54 — защита от пыли (не полностью, но достаточна для большинства условий) и брызг воды со всех сторон;
• Количество входов: 8 — каждый через ступенчатый мембранный сальник диаметром 20 мм;
• Максимальное сечение провода: до 20 мм² — позволяет пропускать кабели с током до 100 А (в зависимости от материала жилы);
• Материал корпуса: полипропилен — устойчив к химическим веществам, не корродирует, легкий и ударопрочный;
• Температурный режим: от –25 °C до +60 °C — работает в холодных и жарких климатических зонах;
• Крышка: непрозрачная, фиксируется защелками — обеспечивает быстрый доступ и предотвращает случайное открывание;
• Цвет: серый — совместим с промышленными интерьерами и не выгорает на солнце;
• Поверхность: необработанная — не требует дополнительной антикоррозийной обработки.

Совместимость и монтаж

Коробка распаячная ЭРА б0037441 монтируется на стену или потолок с помощью крепёжных отверстий, предусмотренных в основании. Для установки используются саморезы или дюбели подходящего диаметра. Гермовводы — ступенчатые мембранные сальники — обеспечивают плотную посадку кабелей диаметром до 20 мм. Каждый сальник можно использовать для одного кабеля; допускается одновременная прокладка нескольких проводов меньшего диаметра, если суммарный внешний диаметр не превышает 20 мм. Установка возможна как вертикально, так и горизонтально. После монтажа крышка легко защёлкивается — для проверки или ремонта достаточно открыть её руками без инструментов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в условиях сухих и влажных помещений. Степень защиты IP54 соответствует ГОСТ 14254-2019. Корпус выполнен из самозагасающего полипропилена — не поддерживает горение. Напряжение работы не указано — применяется в сетях до 1000 В переменного тока согласно правилам устройства электроустановок (ПУЭ).

Преимущества

• Высокая устойчивость к влаге и пыли благодаря IP54 и качественным сальникам;
• Легкий вес и прочность полипропилена снижают нагрузку на крепления;
• Закрытая крышка с защелками исключает случайное вскрытие и ускоряет обслуживание;
• 8 входов позволяют организовать сложные ответвления без необходимости установки нескольких коробок;
• Работает в широком температурном диапазоне — подходит для зимних регионов и нагреваемых зон.

Ограничения применения

• Не предназначен для постоянного погружения в воду — IP54 не гарантирует защиту от струй под давлением или длительного контакта с жидкостью;
• Не рекомендуется для установки в средах с агрессивными химическими испарениями (например, кислоты, растворители) — материал устойчив, но не ко всем типам воздействий;
• Максимальное сечение 20 мм² ограничивает применение для силовых линий свыше 100–120 А (при медных жилах);
• Непрозрачная крышка затрудняет визуальный контроль состояния внутренней проводки без вскрытия;
• Не имеет встроенной системы заземления — необходимо выполнять заземление отдельно через выводной контакт.

Примеры использования

• Разветвление питания на несколько LED-светильников на фасаде здания;
• Подключение датчиков движения и освещения на производственной линии;
• Объединение кабелей от нескольких станков в единую точку управления;
• Место соединения кабелей в тепличных комплексах или на складах с высокой влажностью;
• Аварийное освещение в подземных парковках — защита от конденсата и пыли.

Практические советы

• Перед монтажом проверьте диаметр кабелей — они должны свободно проходить через сальники, но не быть слишком тонкими, чтобы не нарушить герметичность;
• При использовании многожильных кабелей используйте наконечники — это предотвратит перелом жил при затяжке;
• Не перегружайте один сальник более чем одним кабелем, если не уверены в герметичности — лучше использовать два входа;
• При монтаже на потолок убедитесь, что сальники направлены вниз — это предотвратит попадание влаги внутрь;
• Проверяйте целостность сальников перед первым включением — трещины или деформация снижают защиту IP54;
• Коробка распаячная ЭРА б0037441 не требует специального ухода — периодически протирайте крышку от пыли, особенно в промышленных условиях.
