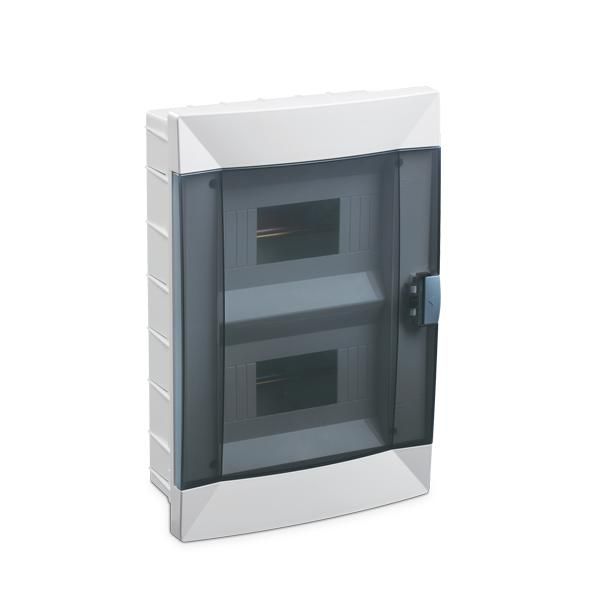

Короб 2-х уровневый на 16 автоматов для СП Makel 28001426

Короб двухъярусный на 16 мест для автоматических выключателей СП Makel (артикул 28001426) предназначен для компактного монтажа и защиты автоматических выключателей в распределительных щитах. Этот корпус обеспечивает организованную установку до 16 устройств в два яруса, что особенно удобно при ограниченном пространстве.

Назначение и область применения

Короб двухъярусный на 16 мест для автоматических выключателей СП Makel используется для сборки распределительных щитов в жилых, коммерческих и промышленных объектах. Подходит для установки модульных автоматических выключателей стандарта DIN 35 мм. Обеспечивает физическую защиту аппаратов, упорядоченный доступ к рычагам и возможность организации проводки внутри корпуса.

Технические характеристики

• Количество мест: 16 (два яруса по 8 мест каждый)
• Монтажная система: стандарт DIN 35 мм
• Материал корпуса: самозатухающий термопластик (V-0 по UL94)
• Степень защиты: IP40 (защита от твердых предметов >1 мм, но не от воды)
• Цвет: серый (RAL 7035)
• Габариты: высота ~240 мм, ширина ~180 мм, глубина ~70 мм (без учета крепежа)

Совместимость и монтаж

Короб двухъярусный на 16 мест для автоматических выключателей СП Makel совместим со всеми стандартными модульными автоматическими выключателями, соответствующими DIN 35 мм. Установка осуществляется на направляющую рейку. Корпус имеет предварительно выполненные отверстия для крепления к стене или поверхности щита. Для подключения проводов предусмотрены входные/выходные каналы с возможностью герметизации (уплотнители не входят в комплект).

Безопасность и стандарты

Корпус изготовлен из материала, соответствующего классу горючести V-0 по стандарту UL94 - материал самозатухает после удаления источника пламени. Соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Не предназначен для использования во взрывоопасной зоне или в условиях постоянного воздействия влаги.

Преимущества

• Экономия места за счет двухъярусной компоновки - вместо двух одиночных коробов один двойной
• Удобство обслуживания: все автоматы расположены в одной плоскости, легко доступны
• Жесткая конструкция минимизирует деформацию при нагрузках
• Четкая разметка для установки каждого автомата снижает риск ошибок при монтаже

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP40 исключает использование на улице или в сырых помещениях без дополнительной защиты
• Не поддерживает установку крупногабаритных устройств (например, контакторов или реле большого формата) - только стандартные модули шириной 18 мм
• Не содержит внутренних клеммных колодок - требуется самостоятельная организация проводки

Примеры использования

• Распределительный щит квартиры с 16 группами освещения и розеток
• Щит управления на участке производства с набором автоматов для станков
• Аварийный щит в офисном здании с резервированием цепей

Практические советы

• Перед монтажом проверьте, что суммарная ширина установленных автоматов не превышает 144 мм (8×18 мм × 2 яруса)
• Используйте кабельные вводы с уплотнителями, чтобы избежать попадания пыли - даже при IP40 важно сохранить чистоту внутри
• При прокладке проводов соблюдайте цветовую маркировку и оставляйте запас длины для замены автоматов
• Короб двухъярусный на 16 мест для автоматических выключателей СП Makel лучше всего применять там, где важна плотная компоновка - например, в уже существующих нишах или малогабаритных щитах
