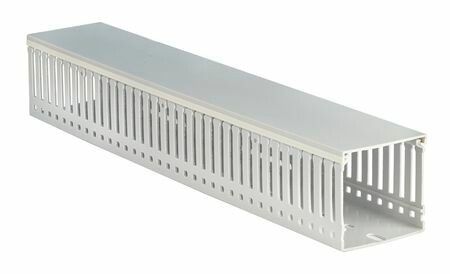

Короб перфорированный RLHF6 25x60, без галогенов, светло-серый - 01166RLHF ДКС

Короб перфорированный RLHF6 25x60 от DKC (ДКС) - это элемент для внутренней организации кабелей в электрических шкафах, обеспечивающий вентиляцию, безопасную прокладку и соответствие требованиям пожарной безопасности. Артикул 01166rlhf относится к серии Quadro и подходит для систем автоматизации и распределения энергии.

Назначение и область применения

Короб перфорированный RLHF6 25x60 используется для упорядоченной прокладки кабелей и проводов внутри электрических шкафов, щитов управления и распределительных устройств. Его основная задача - предотвращать запутывание проводов, обеспечивать доступ к кабелям для обслуживания и снижать риск перегрева за счёт перфорированной поверхности. Подходит для установки в помещениях с повышенными требованиями к экологической безопасности: офисах, больницах, школах, метро, торговых центрах и других местах с большим количеством людей.

Технические характеристики

• Размеры: ширина 25 мм, высота 60 мм
• Материал: композиция огнестойкого МДБГ PC/ABS без галогенов (без брома, фтора, хлора)
• Цвет: светло-серый
• Тип: перфорированный - с равномерным расположением отверстий по всей поверхности
• Огнестойкость: не поддерживает горение, самозатухающий материал
• Выделение газов: при нагреве не выделяет токсичных и коррозионно-активных веществ

Совместимость и монтаж

Короб перфорированный RLHF6 25x60 совместим со всеми элементами серии Quadro от DKC. Устанавливается на DIN-рейку или крепится с помощью крепёжных отверстий в корпусе. Для удобства сборки можно использовать стандартные зажимы, кронштейны и крепления серии Quadro. Перфорация позволяет легко протягивать кабели через стенки короба без дополнительного сверления. Примечание: не предназначен для наружной установки или воздействия прямых осадков - работает исключительно внутри закрытых шкафов.

Безопасность и стандарты

Изготовлен из материала, соответствующего нормам RoHS и IEC 60754-1/2 (низкая токсичность продуктов горения). Отсутствие галогенов гарантирует минимальное образование дыма и агрессивных газов при возгорании, что повышает безопасность эвакуации. Соответствует требованиям EN 61386-21 для кабельных каналов в электроустановках.

Преимущества

• Обеспечивает естественную вентиляцию кабелей - снижает температуру в шкафу
• Не выделяет ядовитые газы при пожаре - безопасен для замкнутых помещений
• Устойчив к механическому воздействию благодаря прочному PC/ABS составу
• Легко комбинируется с другими элементами серии Quadro
• Эстетично выглядит - светло-серый цвет гармонирует с большинством шкафов

Ограничения применения

• Не предназначен для открытой прокладки вне шкафа - не имеет защиты от внешних факторов
• Не рассчитан на нагрузку более чем на вес стандартных кабелей; не служит несущей конструкцией
• Не рекомендован для сред с постоянным контактом с маслом, растворителями или агрессивными химикатами
• Работает только в условиях температур от –25C до +60C

Примеры использования

• Организация сигнальных кабелей в пультах управления станков ЧПУ
• Прокладка слаботочных проводов в распределительных щитах жилых домов
• Фиксация кабелей связи и датчиков в шкафах АСУ ТП
• Укладка проводов питания и управления в медицинских и лабораторных комплексах

Практические советы

• При проектировании учтите, что перфорация занимает около 30–40% площади стенок - не используйте короб для герметичной изоляции кабелей
• Для длинных трасс рекомендуется сочетать с крышками серии Quadro, чтобы предотвратить попадание пыли
• При монтаже в шкафах с высокой плотностью кабелей - выбирайте длину короба с запасом 10–15%, чтобы избежать перегрузки
• Артикул 01166rlhf совпадает с другими изделиями серии RL6HF - проверьте совместимость с креплениями перед заказом
