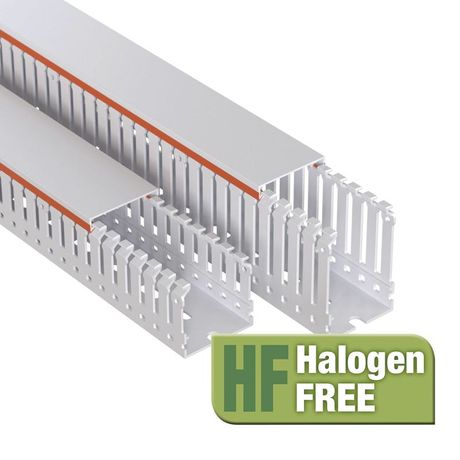

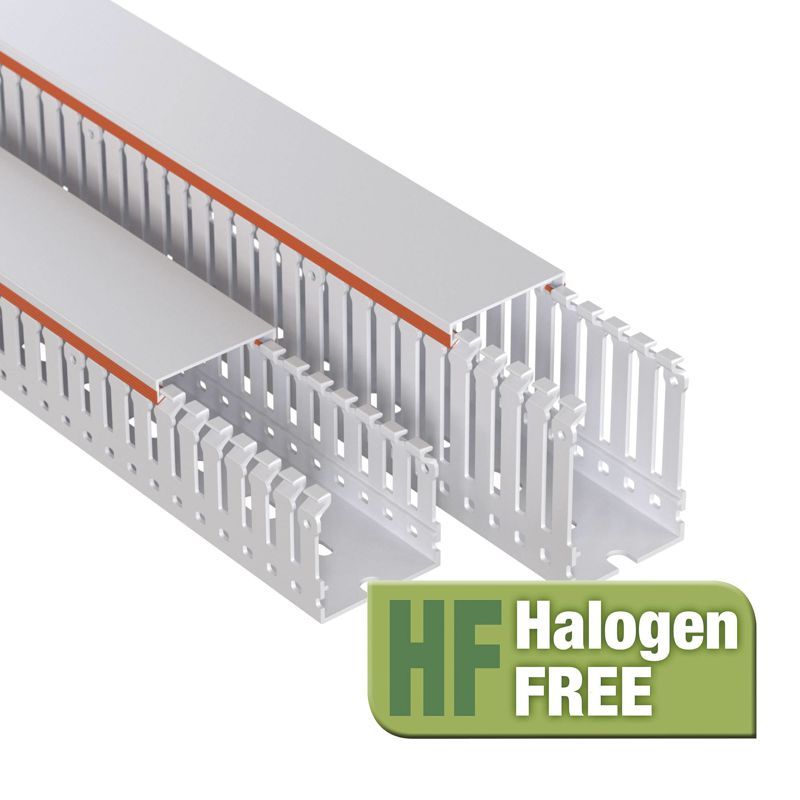

Короб перфорированный RLHF6 60x60, без галогенов, светло-серый - 01108RLHF ДКС

Короб перфорированный RLHF6 60x60 от DKC (ДКС) - это элемент для внутренней организации кабелей в электрических шкафах, обеспечивающий вентиляцию, безопасную прокладку и соответствие требованиям пожарной безопасности. Артикул 01108rlhf подходит для систем автоматизации и распределения энергии, где важны надёжность и экологическая чистота материала.

Назначение и область применения

Короб перфорированный RLHF6 60x60 используется для упорядоченной прокладки кабелей и проводов внутри электрических шкафов - например, в щитах управления, АСУ ТП, распределительных устройствах. Его перфорированная конструкция позволяет легко крепить кабели, организовать маршруты и обеспечивать свободный поток воздуха. Подходит для помещений с повышенными требованиями к безопасности: офисы, больницы, школы, метро, торговые центры - там, где важно исключить выделение токсичных веществ при возможном возгорании.

Технические характеристики

• Размеры: 60 мм (ширина) × 60 мм (высота)
• Материал: композиция МДБГ PC/ABS - огнестойкая, без галогенов (без брома, фтора, хлора)
• Цвет: светло-серый
• Степень защиты корпуса: не имеет IP-классификации - предназначен для внутреннего монтажа в закрытых шкафах
• Не распространяет горение, не выделяет токсичных газов при нагреве

Совместимость и монтаж

Короб перфорированный RLHF6 60x60 совместим со всей серией Quadro от DKC. Крепится на DIN-рейку или с помощью кронштейнов, предусмотренных в системе. Отверстия в стенках позволяют фиксировать кабели хомутиками, зажимами или липучками без дополнительного сверления. Установка выполняется в уже собранных шкафах - не требует сложных инструментов. Для удобства сборки рекомендуется использовать крепёж того же производителя - DKC (ДКС), чтобы гарантировать точное совпадение посадочных мест.

Безопасность и стандарты

Изготовлен из материалов, соответствующих нормам RoHS и IEC 60754-2 (низкая токсичность продуктов сгорания). Применение безгалогенного состава снижает риск образования едких газов при пожаре - это ключевой фактор для объектов с большим количеством людей. Материал не поддерживает горение и самозатухает после удаления источника пламени.

Преимущества

• Перфорация обеспечивает естественную вентиляцию - предотвращает перегрев кабелей
• Экологически безопасный материал - не содержит бром, хлор, фтор
• Высокая механическая прочность благодаря композиту PC/ABS
• Легко комбинируется с другими элементами серии Quadro
• Светло-серый цвет хорошо сочетается с большинством типов шкафов и не выделяется визуально

Ограничения применения

Короб перфорированный RLHF6 60x60 не предназначен для наружной установки или сред с высокой влажностью, пылью или агрессивными химическими веществами. Он рассчитан исключительно на использование внутри герметичных электрических шкафов. Не следует применять в качестве основного канала для силовых кабелей большой мощности - он служит для организации сигнальных, управляющих и слаботочных линий.

Примеры использования

• Организация кабелей связи и датчиков в шкафах ЧПУ станков
• Прокладка сигналов от термопар и энкодеров в системах автоматизации
• Фиксация проводов управления в распределительных щитах жилых комплексов
• Сборка панелей управления в медицинских учреждениях, где требуется минимальная токсичность материалов

Практические советы

• При проектировании учитывайте посадочные размеры - ширина и высота 60×60 мм подходят для стандартных кабельных трасс, но не для крупных пучков более 15–20 кабелей
• Для лучшей теплоотдачи оставляйте зазор между коробом и задней стенкой шкафа - минимум 10–15 мм
• Используйте кабельные зажимы DKC серии QF для фиксации входящих/исходящих проводов - они точно совмещаются с перфорацией
• Не используйте короб как несущую конструкцию - он не рассчитан на механические нагрузки, кроме веса кабелей
• При замене старых коробов - проверьте, что новый артикул 01108rlhf полностью совпадает по форме и расположению отверстий с предыдущим
