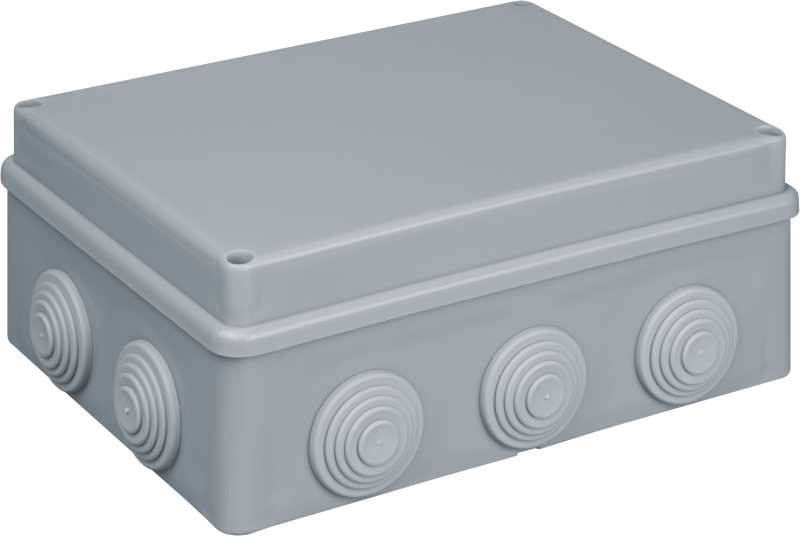

Коробка распаячная ОП 93 409 NSS-DB-190-140-70-10-GR Navigator 93409

Коробка распаячная открытого монтажа 93 409 NSS-DB-190-140-70-10-GR от бренда Navigator предназначена для защиты и организации соединений проводов в условиях открытой установки. Артикул 93409 относится к серии NSS-DB и подходит для монтажа на стену в помещениях с умеренной влажностью.

Назначение и область применения

Коробка распаячная 93 409 NSS-DB-190-140-70-10-GR используется для размещения и защиты точек соединения проводов - например, при подключении светильников, розеток, выключателей или оборудования управления. Открытый тип монтажа позволяет устанавливать её на вертикальную поверхность без необходимости штробления стены. Подходит для внутренней электромонтажной работы в жилых, офисных и производственных зонах с контролируемой средой.

Технические характеристики

• Габариты: 190 × 140 × 70 мм - обеспечивает достаточное пространство для нескольких ответвлений и клеммных соединений;
• Цвет: серый (GR) - соответствует стандартному цветовому решению для электротехнических изделий;
• Материал: термостойкий пластик - устойчив к механическим воздействиям и не поддерживает горение;
• Степень защиты: IP54 - защищает от попадания пыли и брызг воды с любого направления;
• Тип монтажа: открытый - крепление осуществляется на стену с помощью дюбелей или саморезов через предварительно предусмотренные отверстия.

Совместимость и монтаж

Коробка 93 409 NSS-DB-190-140-70-10-GR совместима с любыми стандартными кабельными вводами диаметром до 18 мм. Для фиксации используйте крепёж, подходящий к материалу стены (бетон, гипсокартон, кирпич). Установка выполняется после прокладки кабеля - входы для проводов расположены по периметру корпуса, что позволяет гибко организовать трассировку. Крышка открывается на петлях, доступ к внутреннему пространству - быстрый и удобный.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50044.1–99 и EN 60670-1 для распределительных коробок. Материал корпуса не распространяет пламя и не содержит токсичных веществ при нагреве. Применение в соответствии с правилами ПУЭ гарантирует безопасную работу в сетях до 1000 В переменного тока.

Преимущества

• Увеличенная глубина (70 мм) - позволяет разместить несколько клеммников и изгибы проводов без перегрузки;
• Ребра жесткости на корпусе - повышают ударопрочность и снижают риск деформации при внешних нагрузках;
• Фиксированная крышка на петлях - исключает потерю элемента во время обслуживания;
• Серый цвет - маскирует следы загрязнения и хорошо сочетается с другими компонентами электроустановок.

Ограничения применения

Не рекомендуется использовать коробку 93 409 NSS-DB-190-140-70-10-GR в местах с постоянным контактом с водой, высокой запыленностью или температурой выше +50 C. Также она не предназначена для наружной установки под открытым небом - даже при IP54 возможна эрозия материала при длительном воздействии УФ-излучения и осадков.

Примеры использования

• Подключение группы светильников в коридоре офисного здания;
• Разветвление цепи питания для розеток в помещении с декоративной отделкой, где невозможно скрытое монтаж;
• Объединение проводов от датчиков движения и автоматических выключателей в системе домашней автоматизации;
• Временная организация точки подключения на строительной площадке перед окончательной прокладкой.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточную длину для свободного перемещения внутри коробки - минимум 10 см от ввода до соединения;
• Используйте кабельные вводы с уплотнителями, особенно если есть риск попадания пыли или влаги;
• При использовании в многожильных системах - маркируйте каждую группу проводов, чтобы упростить будущее обслуживание;
• При замене старой коробки - убедитесь, что новая 93 409 NSS-DB-190-140-70-10-GR имеет аналогичные размеры и места крепления;
• Не затягивайте крепёж слишком сильно - это может вызвать трещины в пластиковом корпусе.
