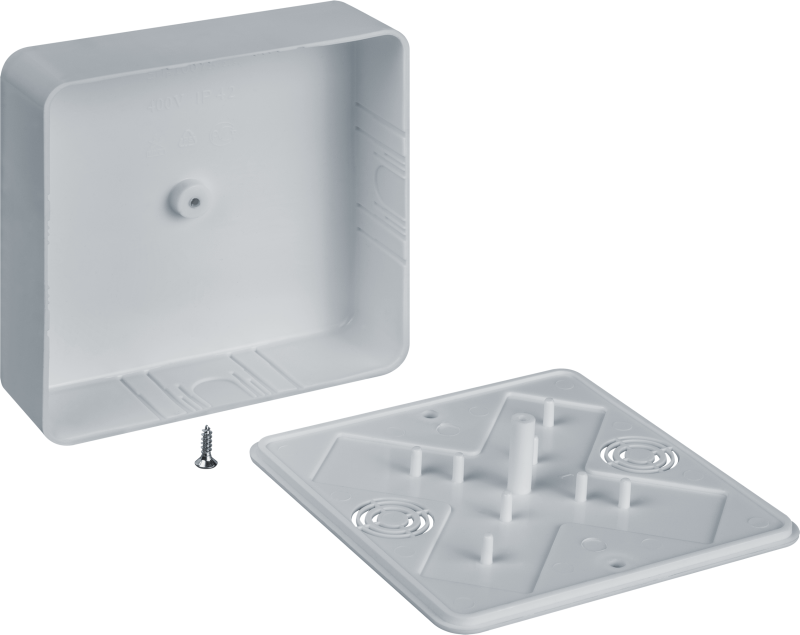

Коробка распаячная ОП 93 412 NSS-DB-100-100-25-4-WH Navigator 93412

Коробка распаячная открытого монтажа Navigator NSS-DB-100-100-25-4-WH предназначена для организации точек соединения проводов в открытой проводке, особенно там, где требуется доступ к клеммникам без вскрытия штроб. Артикул 93412 относится к серии NSS-DB, которая обеспечивает надёжную фиксацию и простую установку на стену.

Назначение и область применения

Коробка распаячная Navigator NSS-DB-100-100-25-4-WH используется для монтажа ответвлений, соединений и переходов электрических цепей в системах открытой проводки. Подходит для жилых, офисных и промышленных объектов, где невозможно или невыгодно делать штрабы. Удобна для подключения светильников, розеток, выключателей и других устройств, требующих доступа к внутренним соединениям.

Технические характеристики

• Габариты: 100×100×25 мм - компактный размер для ограниченного пространства;
• Цвет: белый (WH) - соответствует стандартной цветовой гамме электроустановочных изделий;
• Материал: самозатухающий пластик - устойчив к возгоранию и механическим повреждениям;
• Количество входов/выходов: 4 - позволяет подвести и вывести до четырёх кабелей;
• Тип монтажа: открытый - крепится непосредственно к поверхности стены или другой основы;
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли.

Совместимость и монтаж

Коробка Navigator NSS-DB-100-100-25-4-WH совместима с любыми кабелями и проводами, используемыми в бытовой и промышленной электропроводке до 1000 В. Для монтажа используются два крепёжных отверстия по бокам - достаточно просверлить отверстия в стене и закрепить коробку дюбелями или саморезами. Кабели заводятся через предварительно подготовленные отверстия в стенках - их можно легко увеличить ножом или сверлом при необходимости. Наличие крышки с защёлками позволяет быстро открывать и закрывать корпус без инструментов.

Безопасность и стандарты

Изготовлена из материала, соответствующего требованиям горючести по ГОСТ Р МЭК 60079-0. Коробка не содержит токсичных веществ и безопасна для использования внутри помещений. Соответствует общим нормам безопасности для электроустановочного оборудования, однако не рассчитана на работу во влажных средах или на улице из-за степени защиты IP20.

Преимущества

• Удобная форма - квадратная базовая плоскость равномерно распределяет нагрузку при креплении;
• Легкий доступ к внутреннему пространству - крышка фиксируется на защёлках, не требует откручивания болтов;
• Чёткая маркировка по размерам - 100×100 мм позволяют точно спроектировать расположение рядом с другими элементами;
• Высокая ремонтопригодность - замена или перепайка проводов возможна без демонтажа всей системы.

Ограничения применения

• Не применяется в помещениях с высокой влажностью (ванная, баня, подвал) - степень защиты IP20 не обеспечивает защиту от брызг и пара;
• Не рекомендовано использование вне зданий - материал и конструкция не защищены от осадков и ультрафиолета;
• Не предназначен для больших токов выше 16 А - следует проверять соответствие нагрузки кабелей и автоматических выключателей;
• Не подходит для скрытой проводки - конструкция рассчитана исключительно на открытый монтаж.

Примеры использования

• Разводка освещения в офисном помещении с потолком из гипсокартона - здесь удобнее использовать открытые коробки вместо штробления;
• Подключение трёхфазного станка к сети 380 В - коробка служит точкой соединения между силовым кабелем и клеммной колодкой;
• Обустройство временной электропроводки на стройплощадке - быстро монтируется, легко перемещается при изменении схемы;
• Замена старой проводки в деревянном доме - сохраняет внешний вид интерьера, не нарушая отделку стен.

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия под кабель соответствуют диаметру изоляции - слишком маленькое отверстие повредит провода;
• При использовании многожильных кабелей лучше применять наконечники - так соединения будут более надёжными;
• Не забудьте оставить запас провода внутри коробки - минимум 10–15 см - для последующего ремонта или переоборудования;
• При групповом монтаже нескольких коробок соблюдайте минимальный шаг между ними - не менее 50 мм - чтобы не затруднять доступ к крышкам;
• Артикул 93412 - это часть серии NSS-DB; другие модели этой серии имеют аналогичные крепления, поэтому их можно комбинировать в одной системе.
