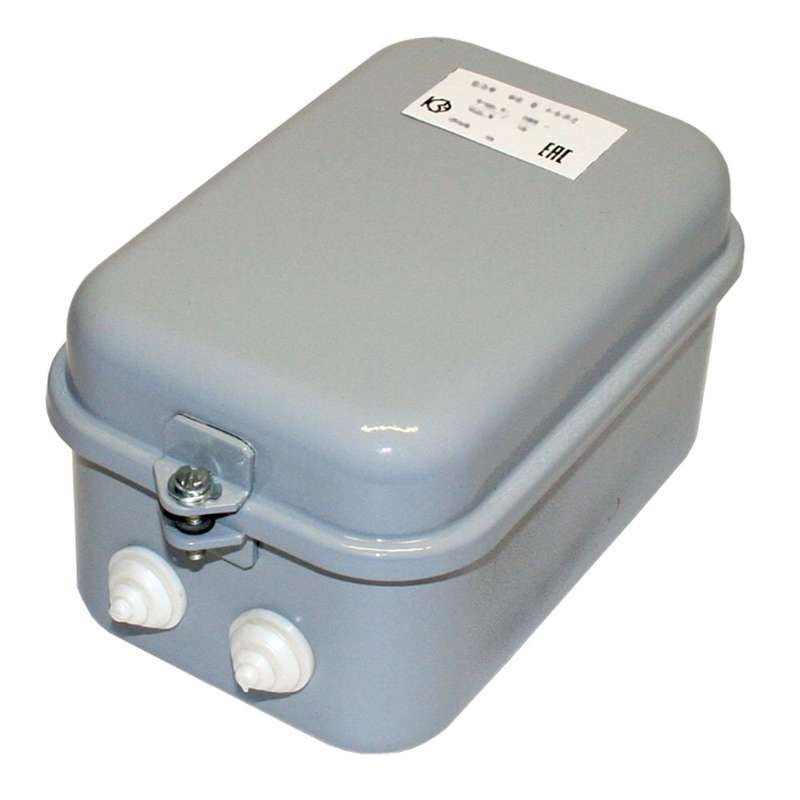

Коробка клеммная БЗК-40.10 УХЛ2 (10 клемм) Кашин 22040010000000000000 КашинЗЭА

Коробка клеммная УХЛ2 (10 клемм) от КЗЭА — это компактный блок для безопасного соединения и распределения проводов в электрических цепях до 380 В. Артикул бзк-40.10 рассчитан на работу в суровых условиях, особенно там, где важна надёжность и долговечность.

Назначение и область применения

Коробка клеммная УХЛ2 (10 клемм) предназначена для присоединения, ответвления и коммутации медных проводников в электрических сетях переменного тока с частотой 50 Гц и напряжением до 380 В. Подходит для установки внутри щитов, шкафов и на монтажной плате. Применяется в промышленном оборудовании, автоматических линиях, системах управления и распределительных устройствах, где требуется надёжное и защищённое соединение.

Технические характеристики

• Тип изделия: блок клеммный
• Номинальное напряжение: 220 В (рабочее), 380 В (изоляционное)
• Номинальный ток: 10 А
• Максимальное сечение провода: 2,5 мм²
• Количество контактов: 24 (распределены по 4 входам — каждый вход позволяет подключить до 6 проводов)
• Количество входов: 4
• Материал корпуса: сталь
• Степень защиты: IP40 — защита от твердых частиц крупнее 1 мм, но не от воды
• Климатическое исполнение: УХЛ2 — работает при температуре от –60 °C до +40 °C
• Наличие крышки: да, фиксируется винтами
• Цвет: серый
• Способ монтажа: на монтажную плату (через крепёжные отверстия)

Совместимость и монтаж

Коробка клеммная УХЛ2 (10 клемм) устанавливается исключительно на монтажную плату — не подходит для крепления на DIN-рейку. Для монтажа используйте болты или саморезы через предварительно подготовленные отверстия в основании. Все клеммы доступны после снятия крышки; фиксация крышки выполнена винтовым механизмом — обеспечивает плотное закрывание и защиту от случайного открывания. Подключаемые провода должны быть зачищены на длину 6–8 мм, сечение не более 2,5 мм². Медные жилы допускаются без наконечников, но рекомендовано использование наконечников для повышения надёжности контакта.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для оборудования, работающего в электрических сетях до 1000 В. Номинальное напряжение изоляции 380 В гарантирует безопасную работу даже при кратковременных скачках напряжения. Корпус выполнен из стали, обеспечивающей механическую прочность. Однако степень защиты IP40 не предусматривает защиту от влаги — применение в сырых помещениях, на улице или в зонах с возможностью попадания жидкости запрещено.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Работоспособность при экстремально низких температурах — до –60 °C
• Надёжная винтовая фиксация крышки снижает риск её случайного снятия
• Чёткое разделение на 4 входа упрощает организацию проводки и диагностику
• Поддержка многожильных и одножильных проводов до 2,5 мм²

Ограничения применения

• Не предназначен для работы во влажных средах — IP40 не защищает от воды
• Нельзя использовать вне помещений или в местах с высокой запылённостью без дополнительной защиты
• Не совместим с DIN-рейкой — требует жесткого крепления на плату
• Максимальное сечение провода — 2,5 мм²; большие жилы не поместятся
• Не является устройством защиты — не предохраняет от перегрузок или КЗ, только обеспечивает соединение

Примеры использования

• Распределительные щиты на холодных объектах (например, в логистических комплексах в Сибири)
• Коммутационные точки на конвейерах с контроллерами
• Обвязка датчиков и исполнительных механизмов в промышленных автоматах
• Соединение силовых и управляющих цепей в пультах управления
• Внутренние соединения в шкафах с низкими требованиями к герметичности

Практические советы

• Перед монтажом проверьте соответствие сечения провода — превышение 2,5 мм² приведёт к плохому контакту и нагреву
• При использовании в условиях низких температур убедитесь, что все провода и наконечники выдерживают хладостойкость
• Не затягивайте винты слишком сильно — это может повредить контактную пластину
• При сборке щита оставляйте свободное место вокруг коробки — она не имеет вентиляции, перегрев недопустим
• Для удобства обслуживания маркируйте каждый вход — 4 входа позволяют раздельно группировать цепи (питание, управление, сигналы)
• Артикул бзк-40.10 и модель Коробка клеммная УХЛ2 (10 клемм) — это один и тот же продукт; при заказе указывайте оба обозначения
