Коробка клеммная взрывозащищенная sborka 1P/1L с индикацией питания КВП на пластиковой опоре. Для подключения или концевой заделки нагревательной секции, 1 отверстие под М25, колодка 3 модуля 10 мм2 - Extherm PTBO

Коробка клеммная взрывозащищенная с индикацией питания КВП от EXTHERM (артикулы extherm ptbo 1p/1l и extherm sborka 1p/1l) предназначена для безопасного соединения нагревательного кабеля с силовым питанием в зонах с повышенным риском возгорания или взрыва, одновременно визуально сигнализируя о наличии напряжения через зелёный индикатор.

Назначение и область применения

Коробка клеммная взрывозащищенная с индикацией питания КВП используется для подключения и защиты соединений между нагревательным кабелем параллельного типа и внешним силовым кабелем. Применяется там, где требуется контроль за включением системы обогрева и соблюдение требований взрывозащиты: на нефтегазовых объектах, химических производствах, элеваторах, резервуарах, трубопроводах с обогревом, в местах с высокой запылённостью или влажностью.

Технические характеристики

• Тип корпуса: армированный полиэстер - устойчив к механическим воздействиям, химическим средам и перепадам температур

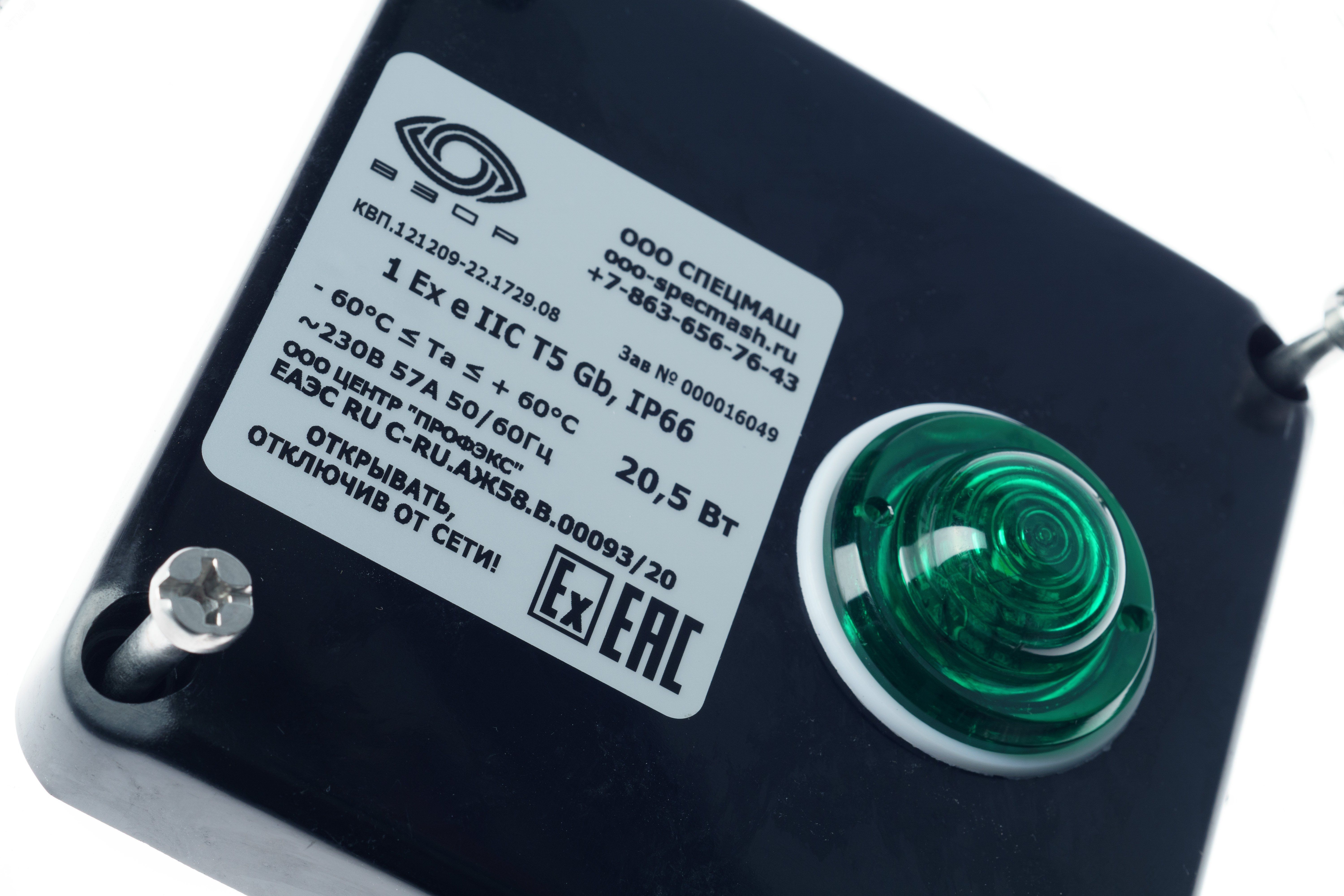

• Индикация питания: зелёный светодиод, встроенный в крышку - визуальное указание наличия напряжения
• Количество входов: одно отверстие под резьбу М25×1,5 (кабельный ввод в комплект не входит)
• Клеммная колодка: три модуля, рассчитана на провода до 10 кв.мм
• Степень защиты: IP67 - полная защита от пыли и временного погружения в воду

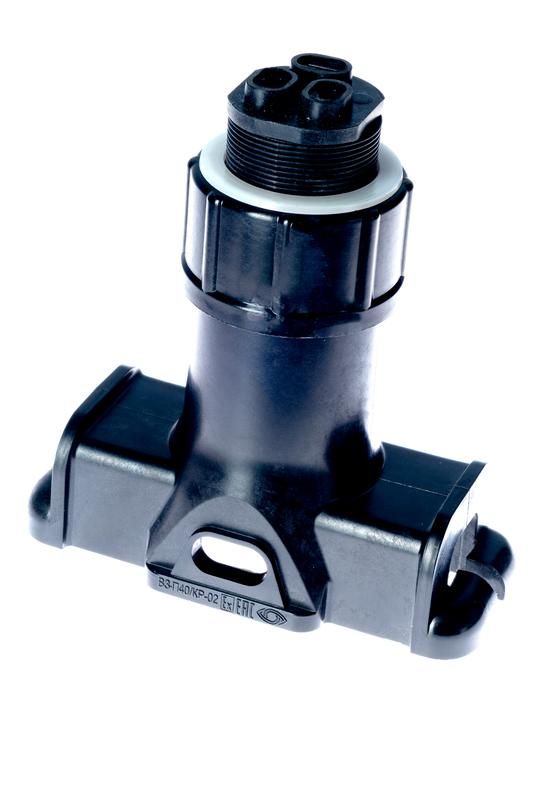

• Монтаж: фиксация непосредственно на поверхность трубопровода, резервуара или другого обогреваемого элемента
• Конструкция: «концевая» - предназначена для завершения цепи, не имеет выходных кабельных вводов

Совместимость и монтаж

Коробка клеммная взрывозащищенная с индикацией питания КВП совместима с любым силовым кабелем, имеющим жилы сечением до 10 мм2. Для подключения необходимо использовать кабельный ввод с резьбой М25×1,5 - он приобретается отдельно. Монтаж выполняется на плоскую поверхность с помощью болтов или саморезов, предусмотренных конструкцией пластиковой опоры. Перед установкой проверьте соответствие диаметра кабеля и внутреннего прохода ввода. Соединение внутри колодки осуществляется винтовым зажимом - не допускается перегиб жил и оголение более 10–12 мм.

Безопасность и стандарты

Коробка КВП сертифицирована для работы во взрывоопасных зонах и соответствует следующим нормативам:

• ТР ТС 012/2011 - безопасность оборудования для взрывоопасных сред
• ГОСТ 31610.0-2014 (IEC 60079-0:2011) - основные требования к оборудованию
• ГОСТ Р IEC 60079-1-2011 - взрывозащита методом “искробезопасности”
• ГОСТ 31610.7-2012 (IEC 60079-7:2006) - защита типом “увеличения безопасности”
• ГОСТ 31610.11-2014 (IEC 60079-11:2011) - ограничение энергии
• ГОСТ Р МЭК 60079-18-2012 - герметизация и изоляция
• ГОСТ IEC 60079-31-2013 - классификация зон взрывоопасности

Преимущества

• Зелёный индикатор позволяет оперативно определить наличие напряжения без тестера - снижает риск ошибочного обслуживания
• Армированный полиэстер корпус выдерживает агрессивную среду, вибрации и удары
• Удобная трёхмодульная клеммная колодка обеспечивает надёжное соединение многожильных и одножильных проводов до 10 мм2
• Высокая степень защиты IP67 делает её пригодной для использования в сырых, пыльных и открытых условиях
• Фиксация на поверхность исключает необходимость дополнительных кронштейнов

Ограничения применения

• Не предназначен для подключения кабелей сечением более 10 мм2 - возможен перегрев и повреждение контактов
• Не содержит кабельный ввод М25 - его необходимо приобрести отдельно
• Является «концевой» коробкой - не подходит для ответвлений или распределения сигнала
• Индикатор работает только при наличии напряжения; при отключении питания свет не горит - не заменяет функцию управления
• Не рекомендовано применение в средах с постоянным погружением в жидкости - IP67 не гарантирует длительную работу под водой

Примеры использования

• Подключение нагревательного кабеля к теплому полу на нефтяном терминале
• Соединение кабеля обогрева с шкафом управления на газоперекачивающем агрегате
• Финальная точка подключения обогрева емкостей с нефтепродуктами в зимний период
• Обеспечение видимого контроля состояния обогрева трубопровода в химическом цехе

Практические советы

• Перед монтажом обязательно проверьте целостность изоляции кабеля и правильность затяжки винтов клемм - слабый контакт вызывает перегрев
• Выбирайте кабельный ввод М25 с подходящей степенью защиты (например, IP67) и материалом (латунь или нержавеющая сталь) для вашей среды
• Не используйте коробку в качестве точки перехода между разными типами кабелей - она не предназначена для коммутационных задач
• При установке на вертикальную поверхность ориентируйте индикатор в сторону наблюдателя для удобства визуального контроля
• Проверяйте работоспособность индикатора перед первым включением - при отсутствии света проверьте подключение и напряжение на входе
