Коробка установочная 141х70x45 двухместная с саморезами, металлические лапки (для полых стен) | UKG20-141-070-045-M IEK

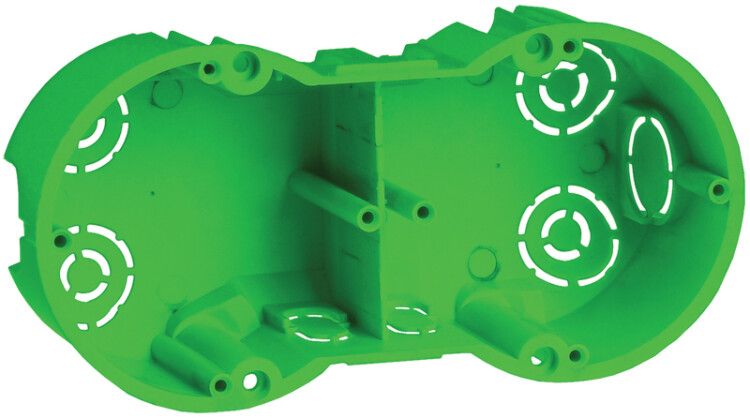

Коробка установочная двухместная d141х70х45 для полых стен с саморезами и металлическими лапками IP20 от IEK (ИЭК) - это надежный элемент для монтажа розеток, выключателей и других электроустановочных устройств в полых перегородках. Артикул ukg20-141-070-045-m обеспечивает компактное и безопасное размещение двух модулей с учетом требований ГОСТ.

Назначение и область применения

Коробка установочная двухместная d141х70х45 для полых стен с саморезами и металлическими лапками IP20 предназначена для фиксации электроустановочных изделий внутри пустотелых конструкций: гипсокартонных перегородок, деревянных каркасов, сэндвич-панелей. Подходит для установки двойных розеток, проходных выключателей, диммеров, умных модулей. Также может использоваться как распаячная коробка для соединения и ответвления кабелей при условии доступа к внутреннему пространству.

Технические характеристики

• Количество постов: 2 - позволяет смонтировать два устройства рядом
• Габариты: 141×70×45 мм - оптимальный размер для стандартных модульных рамок
• Диаметр вводов: 20 мм - совместим с кабелями сечением до 4–6 мм2
• Количество входов: 10 - обеспечивают гибкую маршрутизацию проводов
• Материал: полистирол (без галогенов) - устойчив к возгоранию, не выделяет токсичных веществ при нагреве
• Степень защиты: IP20 - защищает от контакта с пальцами и твердыми предметами, не предохраняет от воды
• Рабочий температурный диапазон: от –15 C до +60 C - подходит для жилых, офисных и промышленных помещений
• Цвет: зеленый - отличается от классического белого, снижает риск путаницы при массовой замене
• Монтажная глубина: 45 мм - достаточна для большинства современных механизмов
• Срок службы: 15 лет - соответствует требованиям долговременной эксплуатации
• Нормативный документ: ГОСТ 31195.2.5-2012 - сертифицирована для использования в РФ
• Климатическое исполнение: У3 - рассчитана на умеренный климат с возможностью работы в неотапливаемых помещениях

Совместимость и монтаж

Коробка установочная двухместная d141х70х45 для полых стен с саморезами и металлическими лапками IP20 крепится с помощью винтового/распорного механизма. Металлические лапки фиксируются в гипсокартоне или аналогичных материалах, а саморезы позволяют дополнительно затянуть корпус. Диаметр посадочного отверстия 67 мм - проверьте соответствие с лицевой пластиной вашего устройства. Для монтажа требуется минимум 80 мм свободного пространства между облицовкой и основной стеной. Наличие 10 вводов позволяет прокладывать несколько кабелей без перегрузки, но не все отверстия должны быть заполнены - избыток не влияет на работу, но усложняет герметизацию.

Безопасность и стандарты

Коробка выполнена из безгалогенного полистирола - материал не выделяет едких газов при перегреве или возгорании, что важно для закрытых пространств. Соответствует ГОСТ 31195.2.5-2012, который регламентирует требования к установочным коробкам для бытовых и коммерческих систем. IP20 исключает контакт с пальцами и инструментами, но не защищает от влаги - не применяйте в сырых помещениях, банях, на улице.

Преимущества

• Металлические лапки обеспечивают прочную фиксацию даже в хрупком гипсокартоне
• 10 вводов дают гибкость при прокладке кабелей - не нужна дополнительная штробировка
• Пластик без галогенов повышает экологическую безопасность и снижает риск распространения пламени
• Зеленый цвет упрощает визуальное различение при масштабном ремонте
• Глубина 45 мм поддерживает установку современных механизмов с крупными клеммниками

Ограничения применения

• Не предназначен для монтажа в сплошные бетонные или кирпичные стены - для них нужны коробки с другим типом крепления
• IP20 не допускает использование во влажных зонах: ванные комнаты, кухни с высокой влажностью, подвалы
• Не рекомендуется для нагрузок выше 16 А - не используется как распределительная коробка для силовых цепей свыше 3.5 кВт
• Крышка не предусмотрена - нельзя использовать как полностью закрытую распаячную коробку без внешней декоративной рамки

Примеры использования

• Установка двойной розетки и USB-адаптера в гостиной на гипсокартонной перегородке
• Монтаж проходного выключателя и диммера в коридоре с двойным управлением светом
• Разветвление сети освещения в потолочном пространстве между лагами
• Подключение умного термостата и датчика движения в офисной перегородке

Практические советы

• Перед монтажом проверьте, чтобы толщина обшивки была больше 12 мм - иначе лапки не смогут надежно зацепиться
• Не используйте слишком длинные саморезы - они могут задеть провода внутри коробки
• При прокладке нескольких кабелей через один ввод соблюдайте радиус изгиба - не менее 5–6 диаметров кабеля
• Если коробка будет использоваться как распаячная, заведите кабели с запасом 15–20 см - так удобнее делать соединения
• Артикул ukg20-141-070-045-m совместим с любыми стандартными рамками 86x86 мм - подбирайте лицевые пластины по ширине, а не по форме
