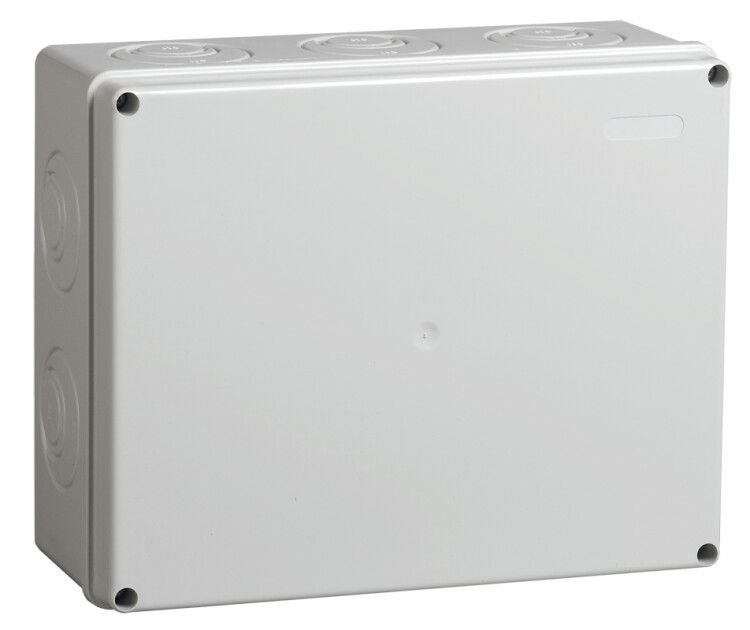

Коробка распределительная КМ41342 для о/п 240х195х90 мм IP55 (RAL7035, монт. плата, кабельные вводы 5 шт) | UKO10-240-195-090-K52-55 IEK

Коробка распределительная КМ41342 от IEK предназначена для безопасного разветвления проводов и кабелей при открытой проводке. Благодаря защите IP55 и прочному пластиковому корпусу, она подходит для установки в условиях повышенной запыленности и влажности, а встроенные кабельные вводы и монтажная плата упрощают сборку. Артикул KUO10-240-195-090-K52-55 соответствует ГОСТ 32126.1.

Назначение и область применения

Коробка распределительная КМ41342 используется для организации точек соединения и ответвлений электрических цепей при открытой проводке. Она защищает места коммутации от внешних воздействий и служит элементом системы электрической канализации — совместима с жесткими и гофрированными трубами. Применяется внутри помещений и на улице, где есть риск попадания пыли и брызг воды. Подходит для объектов промышленного, торгового и бытового назначения: станций управления, щитовых, производственных линий, фасадов зданий.

Технические характеристики

• Размеры: 240×195×90 мм — компактная форма для ограниченного пространства;
• Степень защиты: IP55 — полностью защищена от пыли и струй воды из любого направления;
• Материал: безгалогенный полистирол — не выделяет токсичных веществ при нагреве, экологически безопасен;
• Цвет: RAL 7035 (серый) — универсальный цвет для промышленной эстетики;
• Количество вводов: 10 предварительно подготовленных отверстий (в комплекте установлены 5 кабельных вводов);
• Диаметры вводов: три отверстия под трубу Ø25 мм, два — под Ø32 мм; остальные 5 отверстий можно использовать по необходимости;
• Температурный диапазон: от –25 °C до +40 °C — работает в холодных и теплых климатических зонах;
• Климатическое исполнение: УХЛ2 — рассчитана на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях;
• Срок службы: 15 лет — долговечность материала обеспечивает надежную работу без замены;
• Комплектация: встроенная монтажная плата для фиксации устройств (например, автоматов, реле, клеммников).

Совместимость и монтаж

Коробка КМ41342 монтируется на стену или потолок с помощью крепежа через отверстия в задней стенке. Для герметизации вводов используйте штатные резиновые уплотнители, входящие в комплект. Монтажная плата позволяет закрепить внутренние устройства саморезами — не требует дополнительных кронштейнов. Совместима с трубами диаметром до 32 мм, а также с гофрой того же размера. Открытый монтаж допускает использование с любыми типами кабелей: NYM, VVG, PVS, а также медными и алюминиевыми жилами. Не рекомендуется применять с высоковольтными системами выше 1000 В.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 32126.1 — нормативом для распределительных коробок в электроустановках. Безгалогенный состав исключает образование едких паров при перегреве или возгорании. Сертифицирована для использования в помещениях с повышенной влажностью и пылевой нагрузкой. Соответствует требованиям безопасности для электромонтажных работ согласно ПУЭ.

Преимущества

• Заранее подготовленные вводы снижают время монтажа — не требуется сверление;
• Монтажная плата упрощает установку автоматов, контакторов и других устройств;
• Высокая степень защиты IP55 делает её пригодной для наружной установки;
• Пластик без галогенов повышает пожарную безопасность и экологичность;
• Серый цвет (RAL 7035) маскирует следы загрязнения и хорошо сочетается с другими элементами электрощитовой техники.

Ограничения применения

• Не предназначен для установки в средах с постоянным погружением в воду — IP55 не гарантирует герметичность при длительном контакте с жидкостью;
• Работает только в температурном диапазоне –25…+40 °C — не подходит для сурового северного климата ниже –25 °C или в жарких цехах с температурой выше +40 °C;
• Не рассчитана на механические удары — не применяется в зонах с активным движением оборудования или людского трафика;
• Количество вводов в комплекте — 5, хотя отверстий 10. Оставшиеся 5 необходимо самостоятельно вскрыть, что требует аккуратности и наличия подходящих переходников.

Примеры использования

• Разветвление силовых кабелей на конвейерной линии в пищевом цехе;
• Подключение освещения на фасаде административного здания;
• Объединение сигналов от датчиков в автоматизированной системе контроля;
• Монтаж временной электропроводки на стройплощадке с необходимостью защиты от пыли и влаги;
• Установка в неотапливаемом подвале или на чердачном перекрытии.

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и ввода — не используйте слишком толстые жилы, чтобы не повредить уплотнители;
• Если нужна большая плотность вводов, используйте дополнительные кабельные вводы (продаваемые отдельно) для оставшихся 5 отверстий;
• При установке на улице обязательно закрывайте крышку-заглушку после завершения работ — даже при IP55 доступ влаги через незакрытую крышку возможен;
• При работе с монтажной платой соблюдайте шаг крепления — не затягивайте саморезы сильнее, чем указано в инструкциях к оборудованию;
• Артикул KUO10-240-195-090-K52-55 легко найти в каталогах IEK — он однозначно идентифицирует именно эту модель среди аналогов.
