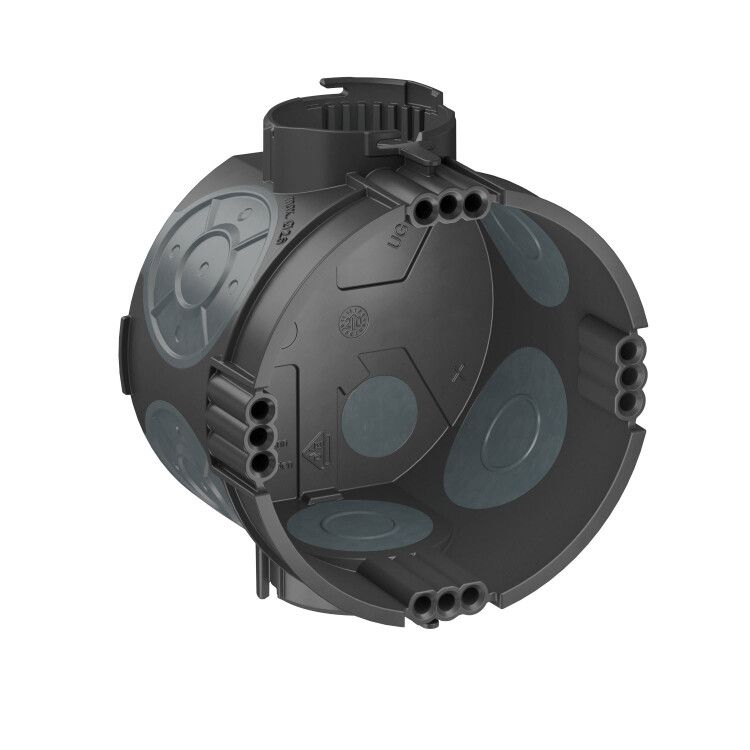

Коробка монтажная для сплошных стен с мембранными вводами UG 46-L 60мм H46мм | 2003706 OBO Bettermann

Коробка монтажная для сплошных стен с мембранными вводами диаметр 60 мм высота 46 мм без винтов от OBO BETTERMANN - это компактная распределительная коробка для скрытой установки в твердые стены, обеспечивающая надежное подключение проводов и устройств без необходимости использования крепежных винтов. Артикул ug 46-l и 2003706 подходят для монтажа в кирпичных и бетонных конструкциях.

Назначение и область применения

Эта коробка предназначена для скрытой установки в сплошные стены из кирпича, бетона или других плотных материалов. Она служит точкой подключения электрических проводов, светильников, выключателей, датчиков и другого оборудования. Подходит для жилых, офисных и промышленных объектов, где требуется минимизация внешних элементов и сохранение целостности отделки.

Технические характеристики

• Диаметр: 60 мм - оптимальный размер для размещения нескольких проводов и терминалов внутри.
• Высота: 46 мм - достаточна для монтажа в стены с минимальной глубиной штробы.
• Материал: Полипропилен - устойчив к влаге, химическим воздействиям и перепадам температур.
• Степень защиты IP30: Защищает от твердых предметов больше 2,5 мм, но не от воды - подходит только для внутренней установки.
• Количество вводов: 8 - включают комбинированные вводы для труб Ø 20 и Ø 25 мм, а также два одиночных ввода Ø 20 мм.
• Максимальное сечение провода: 2,5 мм2 - позволяет подключить медные провода до этого значения, что соответствует нагрузкам до 16 А.
• Цвет: Черный - маскируется под большинство интерьеров и не требует окраски после монтажа.
• Ввод с тыльной стороны: Да - обеспечивает гибкую маршрутизацию кабелей от задней части стены.
• Тип крепления подключаемого устройства: Винт или распорка - совместима с большинством стандартных модульных устройств.

Совместимость и монтаж

Коробка устанавливается в подготовленную нишу в стене. Мембранные вводы герметично фиксируют кабели при затяжке, исключая необходимость дополнительного крепления. Отсутствие винтов в корпусе ускоряет сборку - достаточно вставить коробку в штробу и зафиксировать ее раствором или пеной. Кабельные вводы поддерживают трубы диаметром 20–25 мм, что делает её совместимой с ПВХ и металлическими рукавами. Для подключения устройств используются стандартные винты или распорные механизмы, которые крепятся через отверстия в лицевой части.

Безопасность и стандарты

Коробка выполнена из самозагасающего полипропилена, соответствует требованиям безопасности для электромонтажа в помещениях. Степень защиты IP30 гарантирует безопасность от случайного контакта с токоведущими частями, но не предназначена для влажных зон или наружного использования. Все вводы имеют воздухонепроницаемую конструкцию, предотвращающую попадание пыли и насекомых.

Преимущества

• Удобная форма - круглая конструкция равномерно распределяет напряжение при закладке в стену, снижая риск трещин.
• Мембранные вводы - автоматически герметизируют кабели при их введении, не требуют дополнительных уплотнителей.
• Отсутствие винтов в корпусе - уменьшает время монтажа и исключает повреждение при завинчивании.
• Поддержка двух типов труб - универсальность для различных систем прокладки кабелей.
• Глубина 46 мм - идеально подходит для современных тонких слоев штукатурки и теплоизоляции.

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, подвал) - степень защиты IP30 не обеспечивает защиту от воды.
• Не рекомендовано использовать для проводов сечением более 2,5 мм2 - перегрузка может вызвать нагрев и деформацию вводов.
• Не предназначен для наружной установки - материал и конструкция не рассчитаны на УФ-излучение и осадки.
• Не подходит для массивных устройств с большим весом - крепление осуществляется только через винты/распорки, а не через корпус.

Примеры использования

• Подключение выключателей и розеток в кирпичных домах.
• Место соединения проводов для потолочных светильников в многоквартирных зданиях.
• Точка подключения датчиков движения или диммеров в офисных интерьерах.
• Распределительная коробка для системы “умный дом” в стенах из газобетона.

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть не меньше 46 мм, чтобы коробка полностью ушла в стену.
• При использовании пластиковых труб - выбирайте те, чей наружный диаметр не превышает 25 мм, иначе они не войдут в вводы.
• Не используйте силу при вставке кабелей - мембраны должны сами плотно обжать провод при легком усилии.
• После монтажа заполните пустоты вокруг коробки раствором или монтажной пеной - это повысит звуко- и теплоИзоляцию.
• Артикулы ug 46-l и 2003706 - один и тот же продукт. Оба номера можно использовать для заказа.
