Коробка монтажная Л-91 - 43Б14Л91УХ ПЭМИ

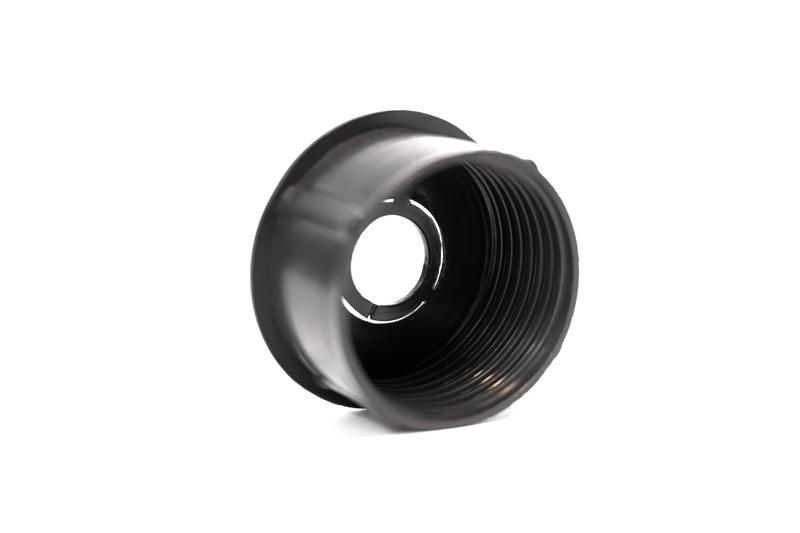

Коробка Л91М УХЛ3, ПЭМИ - это круглая коробка из полиэтилена низкого давления (ПНД), предназначенная для замоноличивания в бетонные и гипсолитовые панели при скрытой электропроводке. Артикул 43б14л91ух обеспечивает совместимость со стандартными выключателями и розетками с распорными лапками, что делает её универсальным решением для заводского и частного строительства.

Назначение и область применения

Коробка Л91М УХЛ3, ПЭМИ используется исключительно для скрытой проводки внутри стен. Её устанавливают на этапе заливки бетона или монтажа сборных панелей - до того, как поверхность отделывается. После этого в коробку монтируются выключатели или розетки, соответствующие ГОСТ Р 51324.1-99 и ГОСТ Р 51322.1-99. Подходит для жилых, общественных и производственных зданий, где требуется надёжное и долговечное решение для внутренней электропроводки.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД) - устойчив к влаге, химически инертен, не корродирует
• Форма: круглая, с внутренним монтажом - позволяет равномерно распределить нагрузку при заливке бетона
• Диаметр: 87 мм - оптимальный размер для стандартных механизмов с распорными лапками
• Глубина: 40 мм - достаточна для размещения одиночного устройства без перегрузки
• Количество входов: 2 - два отверстия для ввода кабелей, одно из которых расположено сзади
• Количество вводов в комплекте: 2 - уже установлены пластиковые втулки для фиксации проводов
• Количество встраиваемых устройств: 1 - рассчитана на один выключатель или одну розетку
• Цвет: темно-серый / черный - маскируется в бетоне, не требует окраски после монтажа
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с повышенной влажностью и колебаниями температур (-40C…+40C)
• Степень защиты IP00 - не предназначена для открытой эксплуатации; работает только в составе закрытой системы
• Фиксация устройства: винтовая - обеспечивает плотную посадку механизма без люфта
• Нормативный документ: ТУ 3464-009-01394633-2005

Совместимость и монтаж

Коробка Л91М УХЛ3, ПЭМИ совместима только с выключателями и розетками, имеющими распорные лапки - такие, как модели от производителей типа IEK, Schneider Electric, Legrand и аналоги. Монтаж выполняется до заливки бетона: коробка фиксируется в опалубке с помощью арматурных связей или специальных креплений. Вводы сзади позволяют легко протянуть кабель через стену или плиту. После затвердевания бетона в коробку устанавливается электроустройство и закрепляется винтами.

Безопасность и стандарты

Произведена согласно ТУ 3464-009-01394633-2005. Соответствует требованиям к материалам для скрытой проводки в бетонных конструкциях. Несмотря на высокую механическую прочность ПНД, коробка не имеет степени защиты выше IP00 - поэтому не должна использоваться вне бетона или в условиях доступа к токоведущим частям. Применение в соответствии с ГОСТ Р 51324.1-99 и ГОСТ Р 51322.1-99 гарантирует безопасность эксплуатации.

Преимущества

• Высокая химическая стойкость материала - не разрушается под действием щелочей и цементного раствора
• Равномерное распределение нагрузки благодаря округлой форме - снижает риск трещин в бетоне вокруг коробки
• Заранее установленные вводы - экономят время при монтаже, не требуют сверления
• Тёмный цвет - не просвечивается через светлые декоративные покрытия стен
• Простая установка - не нуждается в дополнительных элементах крепления

Ограничения применения

• Не применяется для наружной установки - степень защиты IP00 не предохраняет от воды, пыли и механических воздействий
• Не совместима с устройствами без распорных лапок - например, с модульными системами на DIN-рейке
• Не рекомендуется использовать в панелях толщиной менее 80 мм - недостаточно места для фиксации и заливки
• Не подходит для многократного демонтажа - после замоноличивания коробка становится частью конструкции

Примеры использования

• Жилищные дома из крупнопанельных блоков - установка розеток и выключателей в стенах во время производства панелей
• Общественные здания - офисы, школы, больницы с внутренней скрытой проводкой
• Индивидуальное строительство - возведение домов из газобетона или монолита с последующей отделкой штукатуркой
• Производственные корпуса - там, где важна герметичность и долговечность скрытой проводки

Практические советы

• Перед заливкой проверьте, чтобы вводы были направлены в сторону будущего прохода кабеля - особенно важно при заднем вводе
• Убедитесь, что диаметр отверстия в опалубке точно соответствует 87 мм - иначе коробка будет болтаться или деформироваться
• Используйте только устройства с распорными лапками - попытки установить другие типы приведут к плохому контакту и опасности искрения
• При работе с гипсолитом - усильте крепление коробки, так как этот материал менее плотный, чем бетон
• Артикул 43б14л91ух - единственный вариант этой модели в каталоге ПЭМИ; не путайте с другими сериями Л91
