Коробка огнестойкая для кабель-канала Е15-Е120 103х103х45 IP42 4p, 16.0 мм.кв.| 40-0470-FR16.0-4 | Промрукав Строитель

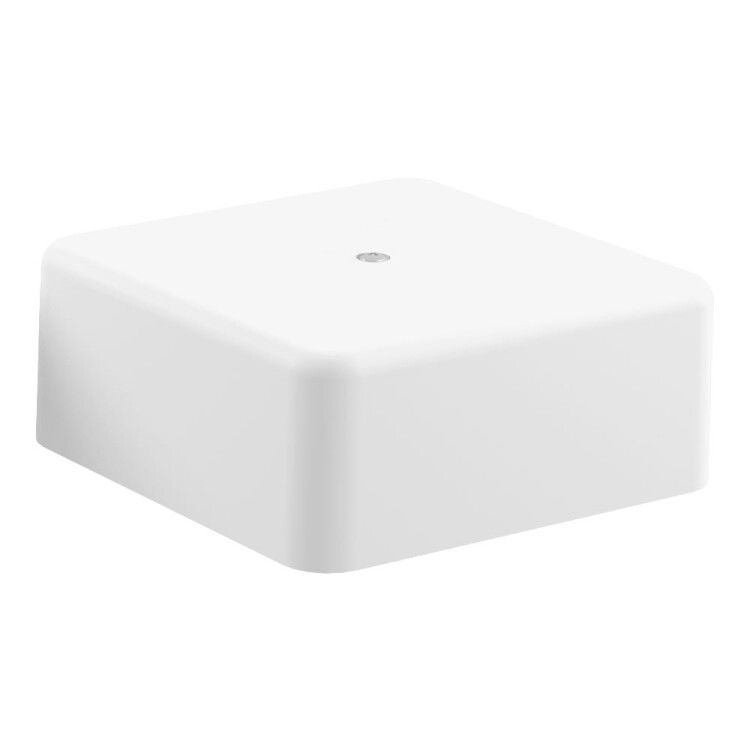

Коробка огнестойкая для кабель-канала Е15-Е120 103х103х45 от бренда ПРОМРУКАВ (артикул 40-0470-fr16.0-4) предназначена для безопасного соединения и защиты кабелей в системах противопожарной безопасности. Она обеспечивает сохранение целостности цепи при воздействии открытого пламени, защищает от пыли и случайного контакта, и устанавливается на поверхности стен или потолков.

Назначение и область применения

Эта коробка используется для организации точек соединения кабелей в системах, требующих огнестойкости - например, в пожарной сигнализации, оповещении, аварийном освещении, системах управления эвакуацией. Применяется там, где необходимо предотвратить распространение огня через места соединений проводов. Подходит для открытой установки на стены, потолки и другие вертикальные/горизонтальные поверхности внутри зданий.

Технические характеристики

• Габариты: 103×103×45 мм - компактный формат для ограниченного пространства;
• Максимальное сечение провода: 16 мм2 - позволяет прокладывать одножильные и многожильные кабели до этого значения;
• Степень защиты: IP42 - защита от твердых частиц больше 1 мм и капель воды, падающих под углом до 15°;
• Материал: бесгалогенный пластик - при горении не выделяет токсичных газов, соответствует требованиям пожарной безопасности;
• Температурный режим: от -25C до +40C - работает в помещениях с нормальным микроклиматом, не предназначен для улицы или холодных складов;
• Форма: квадратная - удобна для монтажа в ряд с другими элементами кабель-канала;
• Крепление крышки: винтовое - надежное фиксирование, доступ к внутренним соединениям без повреждения корпуса;
• Количество соединительных клемм: 4 - предусмотрено место для четырех точек подключения;
• Цвет: белый - сочетается с большинством интерьеров и кабель-каналов;
• Сохранение работоспособности: RV001673 - сертифицированная огнестойкость, подтверждает способность сохранять работу цепи при воздействии огня в течение заданного времени;
• Количество вводов: 0 - не имеет готовых входов, кабели заводятся вручную через кромки или совместно с кабель-каналом Е15–Е120.

Совместимость и монтаж

Коробка огнестойкая для кабель-канала Е15-Е120 103х103х45 рассчитана на использование с кабель-каналами серии Е15–Е120. Кабели вводятся в коробку из смежных участков канала - сама коробка не имеет штатных вводов. Монтаж осуществляется на поверхность с помощью дюбелей или саморезов (не входят в комплект). Установка возможна только в условиях открытой прокладки - не для скрытой встраиваемой установки в стены. Для герметизации щелей между коробкой и каналом рекомендуется использовать огнестойкий герметик.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости по показателю RV001673, что гарантирует сохранение функциональности цепи при воздействии открытого пламени. Отсутствие галогенов в материале снижает риск образования ядовитых газов при возгорании. Соответствует нормам для помещений с повышенными требованиями к пожарной безопасности - жилые дома, больницы, школы, офисы.

Преимущества

• Обеспечивает целостность цепи при пожаре - критично для систем оповещения и эвакуации;
• Бесгалогенный состав материала - экологически безопаснее при ЧП;
• Винтовая крышка - позволяет многократно открывать и закрывать без замены креплений;
• Квадратная форма - легко интегрируется в линейные системы кабель-каналов;
• IP42 - достаточная защита для внутренней установки в помещениях с высокой влажностью (например, вентиляционные камеры, подвалы).

Ограничения применения

• Не предназначена для наружной установки - IP42 недостаточно для защиты от дождя, снега или прямого попадания воды;
• Не подходит для кабелей с сечением более 16 мм2 - перегрузка вызывает нагрев и нарушение работы;
• Не имеет встроенных вводов - требуется ручная прокладка кабелей из соседнего кабель-канала;
• Работает только в температурном диапазоне -25…+40 C - не для холодных складов, чердаков или неотапливаемых объектов;
• Не является заменой распределительному щиту - служит исключительно для соединений, а не для коммутации или защиты от перегрузок.

Примеры использования

• Соединение кабелей пожарной сигнализации в коридоре многоэтажного жилого дома;
• Точка ответвления проводов аварийного освещения в учебном заведении;
• Переход между двумя участками кабель-канала Е80 в лифтовом холле;
• Запитка датчиков дыма в техническом помещении с контролируемой влажностью.

Практические советы

• При монтаже используйте кабель-каналы той же серии (Е15–Е120) - они точно совпадают по габаритам и форме;
• Проверьте сечение кабелей перед вводом - превышение 16 мм2 может привести к перегреву и выходу из строя;
• После сборки проверьте плотность прилегания крышки - даже маленький зазор снижает эффективность огнезащиты;
• Для долговечности не используйте коробку в местах с постоянным механическим воздействием - она не предназначена для ударопрочных условий;
• При необходимости герметизации стыков с кабель-каналом примените специальный огнестойкий герметик - обычный силикон не подойдет.
