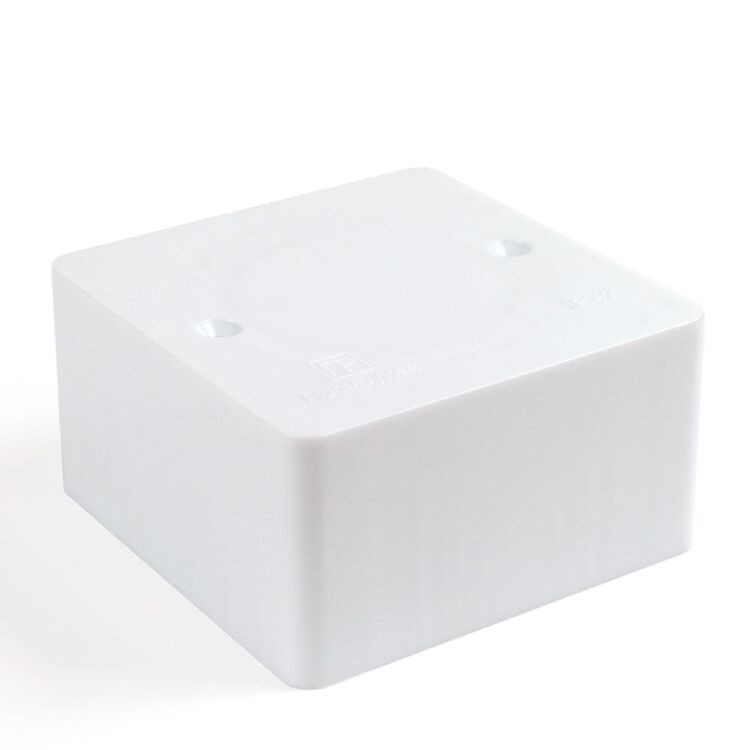

Коробка огнестойкая для кабель-канала Е15-Е120 85х85х45 IP42 4p, 10.0 мм.кв.| 40-0460-FR10.0-4 | Промрукав Строитель

Коробка огнестойкая для кабель-канала Е15-Е120 85х85х45 от бренда ПРОМРУКАВ (артикул 40-0460-fr10.0-4) предназначена для безопасного соединения и защиты кабелей в системах противопожарной безопасности. Она обеспечивает сохранение целостности цепи при воздействии открытого пламени, защищает от пыли и случайного доступа, и устанавливается на поверхностях внутри помещений.

Назначение и область применения

Эта коробка используется для защиты точек соединения кабелей в системах, требующих огнестойкости - например, в пожарной сигнализации, оповещении, аварийном освещении и других жизненно важных сетях. Устанавливается на стены, потолки и другие вертикальные/горизонтальные поверхности в зданиях. Подходит для внутреннего монтажа в помещениях с нормальной влажностью и температурным режимом от -25 до +60 C.

Технические характеристики

• Габариты: 85×85×45 мм - компактный формат для ограниченного пространства;
• Максимальное сечение провода: 10 мм2 - позволяет подключить одножильные или многожильные кабели до этого значения;
• Степень защиты: IP42 - предотвращает попадание твердых частиц больше 1 мм и капель воды, падающих вертикально; не предназначена для влажных сред или мойки;
• Материал: галоген-free пластик - при горении не выделяет токсичных газов, соответствует требованиям пожарной безопасности;
• Количество клемм: 4 - предусмотрено для подключения четырёх проводов внутри корпуса;
• Цвет: белый - визуально нейтральный, легко сочетается с интерьером;
• Сохранение работоспособности: сертифицирована по RV001673 - гарантирует функциональность цепи в течение заданного времени при воздействии огня;
• Температурный диапазон: -25…+60 C - работает в большинстве жилых, офисных и промышленных объектах;
• Способ монтажа: открытая установка - крепится на поверхность, не требует штробления;
• Крышка: фиксируется винтами - надёжно, но требует инструментов для вскрытия;
• Количество вводов: 0 - кабели заводятся через внешние каналы или рукава, сама коробка не имеет входных отверстий.

Совместимость и монтаж

Коробка совместима с кабель-каналами серии Е15–Е120. Кабели подводятся к ней из смежных участков канала, затем соединяются внутри через клеммы. Для монтажа используются саморезы или дюбели (не входят в комплект). Коробка не герметична - не рекомендуется использовать в сырых помещениях, на улице или там, где возможны брызги воды. Монтаж выполняется после прокладки основного кабель-канала, перед подключением ответвлений.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости по стандарту RV001673, что подтверждает способность сохранять работу цепи при воздействии открытого пламени. Отсутствие галогенов снижает риск образования ядовитых паров при возгорании. Соответствует нормам для электроустановок в зданиях с повышенными требованиями к пожарной безопасности.

Преимущества

• Обеспечивает целостность цепи при пожаре - критично для систем эвакуации и сигнализации;
• Закрытая конструкция с винтовой крышкой исключает случайное прикосновение к токоведущим частям;
• Пластик без галогенов - экологически безопаснее при возгорании;
• Квадратная форма удобна для компактного расположения на стене или в углу;
• Чётко очерченные места для клемм - упрощают сборку и обслуживание.

Ограничения применения

• Не предназначена для наружной установки - IP42 недостаточен для защиты от дождя, снега или мытья;
• Не имеет собственных вводов - требуется использование кабель-каналов для подвода проводов;
• Не подходит для кабелей с сечением более 10 мм2 - перегрузка вызывает нагрев и повреждение;
• Не рассчитана на высокую механическую нагрузку - нельзя использовать как несущий элемент или место для крепления оборудования;
• Не следует применять в условиях постоянной вибрации - винты могут ослабнуть.

Примеры использования

• Соединение кабелей пожарной сигнализации между датчиками и контроллером на потолке;
• Распределительная коробка для аварийного освещения в коридоре многоэтажного дома;
• Точка соединения проводов системы оповещения в учебном классе или больничном отделении;
• Место перехода от кабель-канала Е90 к группе кабелей, идущих к пожарному щиту.

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели сечение ≤10 мм2 - превышение нарушает тепловой режим и может привести к выходу из строя;
• Используйте только подходящие винты для крепления крышки - слишком длинные могут замкнуть контакты;
• Подключайте провода в клеммах плотно, без оголённых жил - даже при IP42 контакт с пылью может вызвать окисление;
• Не закрывайте коробку, пока не убедитесь, что все соединения выполнены правильно - доступ к клеммам затруднён после монтажа;
• При использовании с кабель-каналом Е120 убедитесь, что он точно совпадает по форме и размеру - несоответствие может нарушить герметичность стыка.
