Коробка огнестойкая взрывозащ. КВО армамидная антистат. 2 ввода под углом 90град. 0.75-1.5кв.мм черн. Спецприбор Промрукав PR08.15605 Строитель

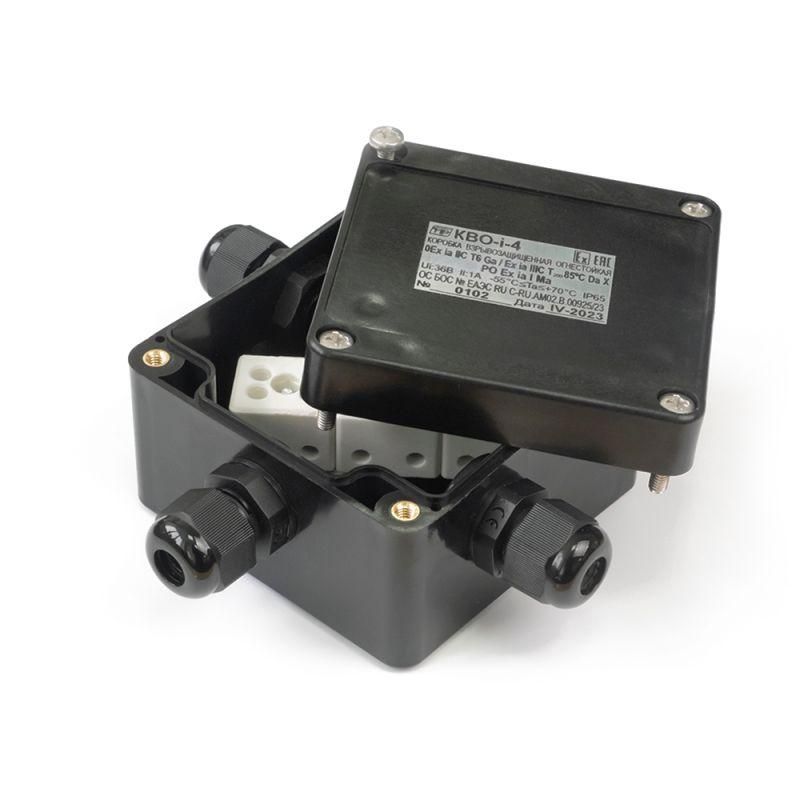

Коробка взрывозащищённая огнестойкая армамидная антистатическая КВО-н от Спецприбор - герметичный соединительный корпус для безопасного монтажа кабелей в зонах с повышенной опасностью возгорания или взрыва. Подходит для слаботочных и силовых цепей в условиях взрывоопасных газовых и пылевых сред.

Назначение и область применения

Коробка КВО-н используется для соединения и ответвления кабелей в местах, где есть риск взрыва от искр, перегрева или статического электричества. Применяется в химической, нефтегазовой, горнодобывающей промышленности, на элеваторах, в угольных шахтах, на объектах с пылеобразующими процессами. Устройство защищает соединения от внешних воздействий и предотвращает распространение пламени или взрыва за пределы корпуса.

Технические характеристики

• Исполнение: 2 кабельных ввода под углом 90°
• Сечение кабеля: 0,75–1,5 мм2
• Наружный диаметр кабеля: 3–8 мм
• Габариты: 103×105×55 мм
• Цвет: чёрный
• Материал корпуса: антистатический армированный арамид
• Клеммы: керамические, термостойкие, с винтовыми зажимами
• Максимальная рабочая температура клемм: 1100 C
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)
• Взрывозащита: искробезопасная цепь «i» - маркировка «0Ex ia IIC T6 Ga / Ex ia IIIC T85ºC Da / РО Ex ia I Ma» по ГОСТ 31610.0-2014

Совместимость и монтаж

Коробка КВО-н совместима только с кабелями круглого сечения диаметром 3–8 мм. Для установки необходимо:

• Закрепить корпус на жёсткой поверхности с помощью болтов или кронштейнов;
• Подключить кабели через вводы с уплотнительными элементами - они должны плотно прилегать к оболочке кабеля;
• Затянуть винты клемм с усилием, соответствующим рекомендациям производителя - переусиливать нельзя, чтобы не повредить керамическую колодку;
• Не использовать с кабелями плоской формы или с наружным диаметром менее 3 мм - это нарушит герметичность и защитные функции.

Безопасность и стандарты

Коробка КВО-н сертифицирована по требованиям ГОСТ 31610.0-2014 и имеет маркировку взрывозащиты «0Ex ia IIC T6 Ga» - что позволяет применять её в зонах класса 1G (газовые смеси) и 21D (пылевые среды). Температурный класс T6 гарантирует, что поверхность устройства не нагреется выше 85 C даже при аварийном режиме. Армамидный материал не поддерживает горение и не выделяет токсичных веществ при высоких температурах.

Преимущества

• Высокая механическая прочность армированного арамида - устойчив к ударным нагрузкам и деформациям;
• Антистатическое покрытие исключает накопление статического заряда - снижает риск воспламенения пылевых сред;
• Керамические клеммы сохраняют целостность при экстремальных температурах - даже при перегрузках кабеля;
• Защита IP67 обеспечивает надёжную работу в сырых, запылённых и агрессивных средах;
• Огнестойкость материала позволяет выдерживать прямое воздействие открытого пламени до 30 минут без потери герметичности.

Ограничения применения

• Не допускается использование в средах с агрессивными химикатами (например, концентрированные щелочи, растворители) - арамид может разрушаться;
• Недопустимо применение с кабелями большего сечения (более 1,5 мм2) - вводы физически не рассчитаны на больший диаметр;
• Не предназначен для частого демонтажа - многократное вскрытие может повредить уплотнения и снизить степень защиты;
• Не следует устанавливать в местах постоянного прямого контакта с водой - хотя IP67 допускает временное погружение, длительное нахождение под водой не гарантировано.

Примеры использования

• Соединение сигнальных кабелей датчиков давления в газоперекачивающем узле;
• Разветвление питания насосов в угольной шахте;
• Обвязка кабелей между взрывозащищёнными светильниками в нефтяном хранилище;
• Монтаж точек подключения в системах автоматизации на бункерах с древесной пылью.

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля - используйте калибратор или штангенциркуль; не подходят кабели с оплёткой или бронёй.
• При затяжке винтов клемм применяйте отвертку с регулируемым моментом - лучше всего 0,2–0,3 Нм.
• После сборки проведите контрольную проверку герметичности - например, продувка воздухом под давлением 0,5 бар.
• Для обслуживания используйте только оригинальные уплотнительные кольца - замена сторонними изделиями нарушает взрывозащиту.
• При работе в пылевых средах периодически осматривайте корпус - скопление пыли внутри может вызвать перегрев.
