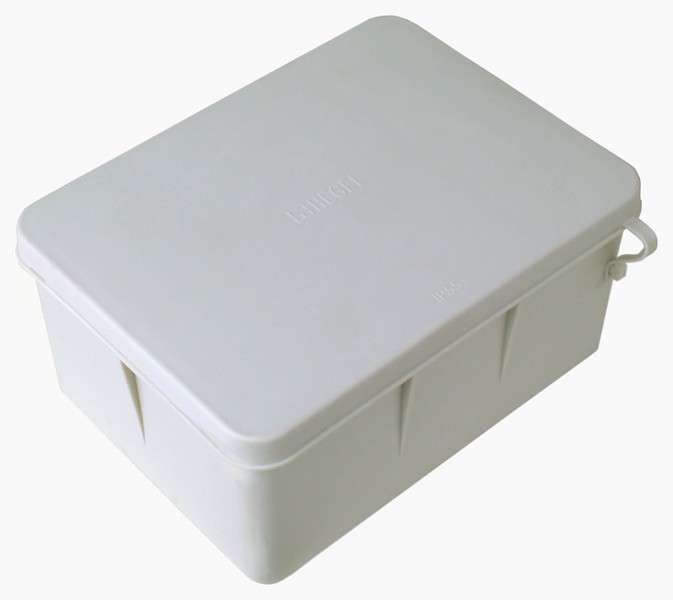

Коробка распределительная 150х110х70мм без гермовводов - КР2606-01 HEGEL

Распределительная коробка HEGEL КР2606-01 - компактный корпус из прочного пластика с защитой IP55, предназначен для безопасной организации соединений проводов и установки внутренних элементов в условиях повышенной запыленности или влажности.

Назначение и область применения

Коробка распределительная HEGEL КР2606-01 используется для монтажа точек ответвления и соединения электрических цепей. Подходит для установки внутри помещений или под навесом там, где есть риск попадания пыли, брызг воды или перепадов температур. Часто применяется в системах автоматизации, на производстве, в бытовых щитках, на объектах ЖКХ и энергообеспечения.

Технические характеристики

• Габариты: 150×110×70 мм - компактный размер для ограниченного пространства;
• Степень защиты: IP55 - защищает от пыли (недостаточно для полного исключения, но препятствует осаждению вредного количества) и струям воды из любого направления;
• Материал корпуса: галоген-free пластик - не выделяет токсичных веществ при нагреве, соответствует требованиям экологической безопасности;
• Температурный режим: от –25 C до +40 C - работает в холодных помещениях и теплых зонах, но не рассчитана на улицу зимой или жаркие чердачные пространства выше +40 C;
• Количество входов: 10 - позволяет одновременно завести несколько кабелей через мембраны;
• Диаметр труб: до 16 мм - подходящий размер для стандартных силовых и слаботочных кабелей;
• Тип ввода: мембранный - герметизация достигается за счет эластичных уплотнителей, которые плотно обжимают кабель;
• Напряжение изоляции: 400 В - обеспечивает безопасную работу в сетях до 230/400 В переменного тока;
• Цвет и покрытие: серый, необработанная поверхность - матовая, без антикоррозийного или декоративного слоя;
• Тип крышки: непрозрачная - предотвращает визуальный контроль состояния внутри без вскрытия;
• Форма: прямоугольная - удобна для группового расположения на стене или потолке;
• Закрывание: защелкивание - фиксация без болтов, легко открывается и закрывается руками.

Совместимость и монтаж

Коробка распределительная HEGEL КР2606-01 монтируется настенно или потолочно с помощью крепежных отверстий, предусмотренных в основании. На дне имеются технологические направляющие - они позволяют фиксировать DIN-рейки, клеммные блоки, модульные устройства и печатные платы с помощью саморезов или защелок. Мембранные вводы обеспечивают герметичность даже при использовании кабелей с диаметром чуть меньше 16 мм - уплотнители адаптируются под реальные размеры. Установка требует минимального инструментария: шуруповерт, плоскогубцы и нож для зачистки кабелей.

Безопасность и стандарты

Изделие соответствует требованиям по электрооборудованию для внутреннего монтажа. Номинальное напряжение изоляции 400 В гарантирует надежную изоляцию между токоведущими частями. Отсутствие галогенов снижает опасность образования ядовитых паров при возгорании - важное преимущество для замкнутых пространств. Корпус выполнен из термостойкого пластика, который сохраняет форму при нормальных рабочих нагрузках.

Преимущества

• Удобство сборки благодаря защелкам - не нужны инструменты для доступа;
• Высокая степень защиты IP55 делает её пригодной для условий средней агрессии;
• 10 входов дают гибкость при проектировании сети без необходимости использовать дополнительные переходники;
• Эргономичные размеры позволяют разместить коробку даже в труднодоступном месте;
• Поддержка установки DIN-реек и других комплектующих повышает функциональность без доработок.

Ограничения применения

• Не предназначена для постоянного outdoor-монтажа - не выдерживает прямого воздействия дождя, солнца или сильного ветра;
• Температурный диапазон (-25…+40 C) исключает использование в неотапливаемых помещениях зимой ниже –25 C или в банях, сушилках, кузницах;
• Мембранные вводы не поддерживают многожильные кабели с внешним диаметром более 16 мм - требуется подготовка или другой тип ввода;
• Непрозрачная крышка затрудняет диагностику - необходимо периодически проверять состояние контактов путём вскрытия;
• Не имеет встроенной системы заземления - заземляющий проводник должен заводиться отдельно и фиксироваться на металлическом контуре или специальном выводе, которого здесь нет.

Примеры использования

• Объединение нескольких участков освещения в офисном здании;
• Разветвление питания для датчиков движения на лестничной клетке;
• Локальная распределительная точка для управления насосным оборудованием в подвале;
• Установка рядом с пультом управления станка для подключения кнопок и сигнализаторов;
• Центральное место соединения кабелей в этажном щите многоэтажного дома.

Практические советы

• Перед монтажом обязательно проверьте диаметр используемых кабелей - он должен быть ≤16 мм; если кабель слишком тонкий, дополнительно фиксируйте его хомутиками внутри коробки;
• Чтобы продлить срок службы, не допускайте перегрузки по числу проводов - лучше использовать две коробки вместо одной переполненной;
• При работе в сырых помещениях после монтажа рекомендуется протянуть все кабели через вводы дважды - так усиливается герметичность;
• Для долговечности крепления используйте антивибрационные прокладки под коробку, особенно если она смонтирована на vibrating-оборудование;
• При обслуживании всегда отключайте питание - хотя крышка защелкивается, внутри находятся токоведущие части под напряжением!
