Коробка 150х110х73 АБС-пластик,светло-серый цвет корпуса и крышки,низкая крышка,пластина МП1 | КР2801-411 HEGEL

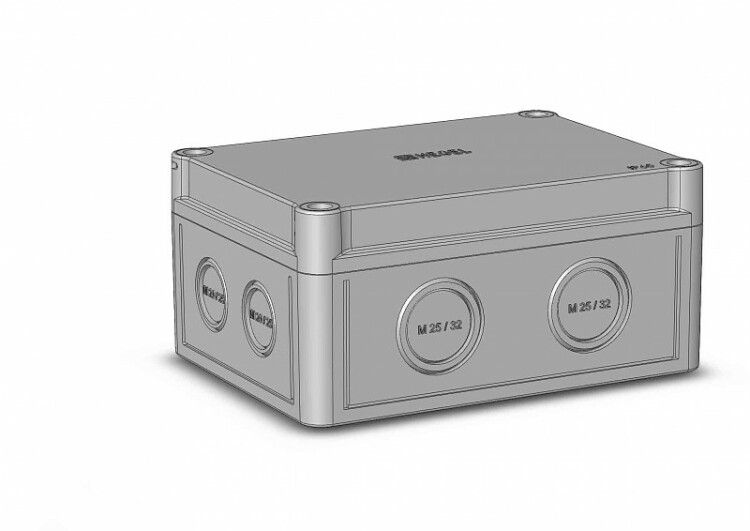

Коробка АБС-пластик, светло-серый цвет, низкая крышка, внутренние размеры 144x104x65 мм, IP65, монтажная пластина МП1, 4 ввода от бренда HEGEL (артикул кр2801-411) - компактный корпус для настенного монтажа электрических и электронных устройств в условиях повышенной запыленности или влажности.

Назначение и область применения

Коробка АБС-пластик используется для защиты и размещения внутри коммутационных элементов: клеммников, реле, модулей автоматики, индикаторов, счетчиков, табло и других малогабаритных приборов. Подходит для открытой установки в помещениях и на улице, где требуется защита от пыли и струй воды. Применяется в системах управления оборудованием, на производстве, в бытовых щитках, на объектах ЖКХ и транспорта.

Технические характеристики

• Материал корпуса: АБС-пластик - прочный, ударопрочный, не содержит галогенов
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к водяным струям из любого направления
• Габариты внутренние: 144×104×65 мм - компактный размер для ограниченного пространства
• Количество вводов: 8 шт. - возможность подключения нескольких кабелей
• Диаметр каждого ввода: 32 мм - совместим с кабелями до Ø25 мм
• Тип ввода: штампованные отверстия - требуют установки фитингов или герметизации самостоятельно
• Рабочая температура: от –25 C до +40 C - допустимо использование в неотапливаемых помещениях и на улице в холодном климате
• Номинальное напряжение изоляции: 400 В - безопасно для цепей до 230/400 В переменного тока
• Цвет: серый - нейтральный, не выгорает на солнце
• Тип крышки: непрозрачная, винтовое крепление - обеспечивает надёжную герметичность
• Тип монтажа: поверхностный, настенно-потолочный - крепится на плоскую поверхность
• Комплектация: монтажная пластина МП1 - позволяет закрепить оборудование внутри с помощью саморезов
• Покрытие поверхности: необработанное - не требует дополнительной подготовки перед окраской, если необходимо

Совместимость и монтаж

Коробка АБС-пластик имеет на дне отлитые вертикальные опоры - в них можно завинчивать саморезы для фиксации клеммников, плат или других деталей. Для монтажа используются обычные крепёжные элементы (шурупы, дюбели) через отверстия в боковых стенках. Крышка плотно закрывается винтами - после сборки проверьте её герметичность. Установите коробку на ровную поверхность, предварительно просверлив отверстия под крепёж. Диаметр вводов 32 мм требует использования подходящих кабельных вводов (например, с резьбой M25 или G1") для обеспечения степени защиты IP65.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для электроустановок до 400 В. Отсутствие галогенов в составе снижает риск образования токсичных веществ при перегреве. Сертификация по международным нормам IEC 60529 (IP65) подтверждает уровень защиты. Напряжение изоляции 400 В гарантирует безопасную работу в сетях TN-S, TT, IT.

Преимущества

• Высокая степень защиты IP65 - идеальна для условий с пылью, влагой, мытьём оборудования
• Ударопрочный АБС-пластик - не трескается при механическом воздействии
• Встроенные опоры на дне - позволяют легко крепить устройства без дополнительных крепёжных планок
• 8 вводов - даёт гибкость при подключении нескольких кабелей
• Низкий профиль крышки - экономит место при установке в тесных нишах

Ограничения применения

• Не предназначен для погружения в воду - IP65 не обеспечивает защиту от длительного контакта с жидкостью
• Рабочая температура выше +40 C недопустима - возможна деформация пластика
• Штампованные вводы не имеют встроенного уплотнения - требуется самостоятельная герметизация (резиновые кольца, термоусадочные трубки, вводы с резьбой)
• Недопустимо использовать в средах с агрессивными химическими веществами - АБС-пластик не устойчив к растворителям, маслам, кислотам
• Максимальный диаметр кабеля - около 25 мм; более толстые провода не войдут без доработки вводов

Примеры использования

• Щиток управления насосной станцией на улице
• Корпус для контроллера конвейера в цеху с высокой запылённостью
• Распределительная коробка для сигнализации в подъезде
• Индикационный блок на станке с ЧПУ
• Электронный счётчик тепла в неотапливаемом помещении

Практические советы

• Перед монтажом проверьте, что все вводы будут использованы - лишние отверстия лучше закрыть заглушками, чтобы сохранить IP65
• При использовании кабелей большего диаметра - расширьте отверстия осторожно, используя сверло или нож, но не повредите стенки корпуса
• Для долговечности соединений используйте кабельные вводы с резьбой M25×1,5 - они точно совпадают с диаметром 32 мм
• Если коробка будет установлена на потолке - обязательно закрепите монтажную пластину МП1 жестко, чтобы исключить прогиб при нагрузке
• При необходимости покраски - используйте краски на основе акрила или эмали, не содержащие ацетон - он разрушает АБС-пластик
