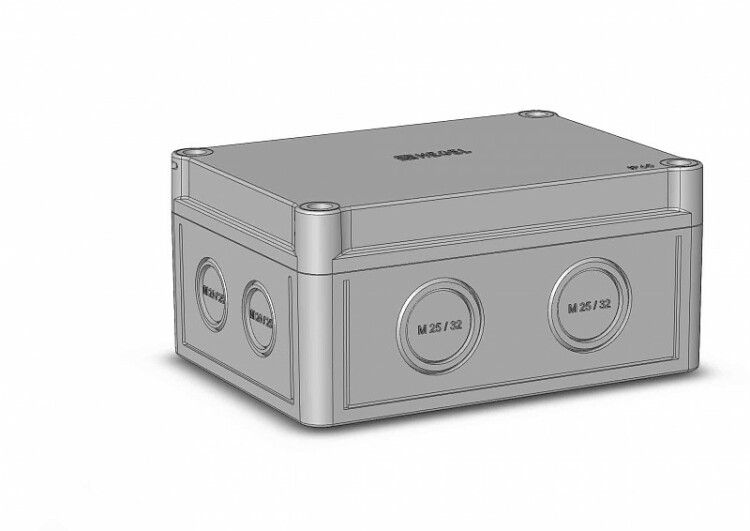

Коробка ПК низкая крышка сер. DIN HEGEL КР2801-713

Коробка поликарбонатная HEGEL с артикулом кр2801-713 - герметичный корпус для настенного монтажа электрических компонентов, рассчитанный на работу в условиях повышенной запыленности и влажности. Благодаря наличию DIN-рейки и четырём предварительно намеченым вводам, она удобна для сборки распределительных щитов в промышленных и внешних условиях.

Назначение и область применения

Коробка поликарбонатная HEGEL кр2801-713 предназначена для установки внутри коммутационных устройств, клеммников, автоматических выключателей, счетчиков, табло и других элементов управления. Подходит для открытой установки в помещениях и на улице - защищает оборудование от пыли, брызг воды и механических повреждений. Часто используется в системах автоматизации, на производстве, в насосных станциях, на объектах ЖКХ и энергетики.

Технические характеристики

• Размеры корпуса: 150×110×73 мм (внешние); 144×104×65 мм (внутренние)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал: поликарбонат - прочный, термостойкий пластик без галогенов
• Цвет: серый
• Температурный диапазон: от –20 C до +40 C
• Номинальное напряжение изоляции: 400 В
• Количество вводов: 8 предварительно намеченных отверстий диаметром 32 мм
• Комплектация: встроенная DIN-рейка (стандарт TS 35/7,5)
• Тип крышки: непрозрачная, фиксируется винтами
• Способ монтажа: настенный или потолочный
• Покрытие поверхности: необработанное - без антикоррозийного слоя

Совместимость и монтаж

DIN-рейка уже установленная в корпусе - позволяет легко закрепить модульные устройства без дополнительных креплений. Для монтажа коробки используются четыре точки крепления через отверстия в боковых стенках. Крышка открывается после откручивания винтов - доступ к внутреннему пространству сохраняется даже при наличии установленных приборов. Отверстия для ввода кабеля имеют диаметр 32 мм - подходят для кабелей с наружным диаметром до 28–30 мм. Установка возможна на любую плоскую поверхность: дерево, металл, бетон. Перед монтажом рекомендуется проверить совпадение диаметра ввода с используемым кабелем и выбрать соответствующие вводные уплотнители (не входят в комплект).

Безопасность и стандарты

Коробка поликарбонатная HEGEL кр2801-713 соответствует требованиям безопасности по уровню защиты IP65 и номинальному напряжению 400 В. Материал изготовлен без галогенов - при возгорании не выделяет токсичных паров. Соответствует нормам для электрооборудования в зонах с высокой влажностью и пылевой нагрузкой.

Преимущества

• Высокая степень защиты IP65 обеспечивает надёжную работу в сложных условиях
• Встроенные DIN-рейки экономят время при сборке щита
• Чётко намеченные вводы позволяют точно продумать трассировку кабелей
• Поликарбонат устойчив к ударным нагрузкам и перепадам температур
• Непрозрачная крышка исключает случайное включение оборудования

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP67/IP68
• Работает только в диапазоне температур от –20 C до +40 C - не подходит для экстремального холода или жары
• Отсутствие заводских уплотнителей требует самостоятельного выбора и установки кабельных вводов
• Необработанная поверхность не защищена от химически активных сред - не использовать рядом с растворителями, маслами, кислотами
• Внутреннее пространство ограничено - не подходит для крупных устройств или большого количества проводов

Примеры использования

• Щит управления конвейером на пищевом производстве
• Распределительная коробка на фасаде здания для подключения освещения
• Локальный щиток для счётчиков в подъезде многоквартирного дома
• Корпус для контроллера в системе вентиляции на складе
• Временная установка оборудования на стройплощадке

Практические советы

• Перед монтажом проверьте, что диаметр кабеля меньше 32 мм - иначе потребуется сверление или использование переходника
• Используйте вводные уплотнители (например, EPDM) для усиления герметичности - они не входят в комплект
• При установке на металлическую поверхность примените изолирующую прокладку между корпусом и основанием
• Не затягивайте винты крышки слишком сильно - риск деформации поликарбоната
• Для удобства обслуживания оставляйте свободное место вокруг DIN-рейки - минимум 10 мм с каждой стороны
• Коробка поликарбонатная HEGEL кр2801-713 хорошо сочетается с модулями Schneider, ABB, Legrand и другими стандартными изделиями
