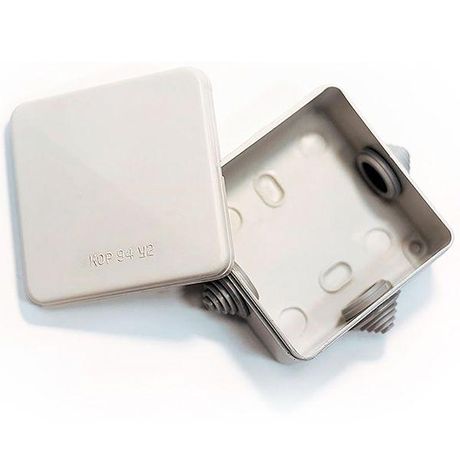

Коробка ответвительная КОР94-3М У2 3 отверстия IP43 Электротехник ET209208

Коробка ответвительная КОР94-3М У2 3 отверстия IP43 от бренда Электротехник - компактный корпус для организации соединений проводов в распределительных сетях, особенно там, где важна защита от пыли и капель воды. Артикул et209208 подойдёт для монтажа в помещениях с умеренной влажностью.

Назначение и область применения

Коробка ответвительная КОР94-3М У2 используется для безопасного соединения и ответвления электрических проводов внутри зданий. Три отверстия позволяют вводить и выводить кабели из разных направлений, что удобно при прокладке сложных трасс. Применяется в системах освещения, управления оборудованием, на участках с низким уровнем внешних воздействий - например, в офисах, жилых домах, цехах с сухими условиями.

Технические характеристики

• Количество отверстий: 3 - для ввода/вывода кабелей
• Степень защиты: IP43 - защита от твёрдых частиц крупнее 1 мм и от брызг воды под углом до 60° от вертикали
• Исполнение: У2 - предназначена для работы в условиях умеренного климата при температуре от −10C до +40C
• Материал: термостойкий пластик - устойчив к механическим нагрузкам и химически агрессивным средам
• Размеры: соответствуют стандартной габаритной модели КОР94 - компактная форма для установки в стену или на поверхность

Совместимость и монтаж

Коробка ответвительная КОР94-3М У2 совместима с кабелями и проводами диаметром до 12 мм. Отверстия имеют фланцевую форму - для герметизации рекомендуется использовать резиновые или полиэтиленовые втулки (не входят в комплект). Монтируется на стену с помощью дюбелей или закладных элементов. Для внутренней установки в штукатурку допускается предварительное вырезание ниши. Все соединения выполняются вне корпуса - сама коробка служит только для защиты точек спайки или клеммника.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.2–2010 (эквивалент IEC 60947-1) для распределительных устройств низкого напряжения. Конструкция исключает случайный доступ к токоведущим частям при установленной крышке. Напряжение эксплуатации - до 1000 В переменного тока, 1500 В постоянного тока.

Преимущества

• Удобная форма с тремя отверстиями позволяет организовать ответвление без лишнего переходника
• Пластиковый корпус не требует заземления и не подвержен коррозии
• Легко открывается - крышка защёлкивается, не нуждаетесь в инструменте для демонтажа
• Подходит для многократного вскрытия при обслуживании

Ограничения применения

• Не предназначен для открытого монтажа на улице - IP43 недостаточен для дождя или прямого попадания воды
• Не рассчитана на взрывоопасные среды или высокую запылённость (например, цеха с металлической стружкой)
• Запрещено применять в местах с температурой ниже −10C и выше +40C
• Не заменяет распределительную щитовую - только точки ответвлений

Примеры использования

• Объединение проводов от трёх светильников в одной комнате
• Ответвление питания для розетки от основной линии освещения
• Подключение датчиков движения или автоматических выключателей в бытовой сети
• Соединение кабелей в подвесном потолке или за гипсокартоном

Практические советы

• Перед монтажом проверьте, чтобы диаметр кабеля не превышал 12 мм - иначе не получится плотно закрыть отверстия
• Используйте клеммы WAGO или болтовые соединения внутри коробки - они надёжнее скруток
• При установке в стену оставьте минимум 10 мм свободного пространства вокруг корпуса для теплоотвода
• Не перегружайте коробку более чем тремя кабелями - это снижает эффективность защиты IP43
• Артикул et209208 - один из самых распространённых вариантов в серии КОР94; при замене сверьте количество отверстий и степень защиты
