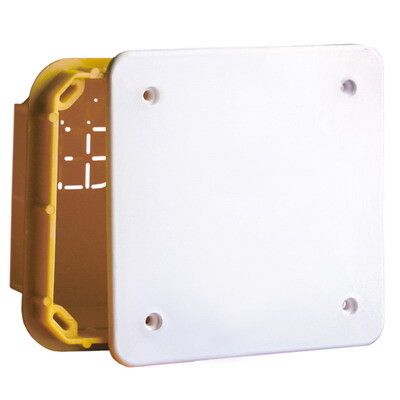

Коробка распределительная для тверд. стен. IP40. 297х152х70мм прямоугольная| 59367 | DKC ДКС

Коробка распределительная/ответвительная прямоугольная для твердых стен IP40 297×152×70 мм, ГСИ, ГСИ(н) от DKC предназначена для безопасного разветвления и соединения электрических кабелей в бетонных и других жестких конструкциях. Этот продукт из серии Octopus подходит для скрытой установки в стены, перекрытия и полы, где требуется надежная фиксация и защита от внешних воздействий.

Назначение и область применения

Коробка ГСИ, ГСИ(н) используется для организации ответвлений и соединений кабелей в стационарных электрических сетях. Её применяют там, где провода должны выходить из бетонной стены, плиты перекрытия или стяжки пола - например, при монтаже розеток, выключателей, освещения или оборудования в жилых, офисных и промышленных объектах. Коробка не предназначена для открытой уличной или влажной среды - она рассчитана исключительно на внутреннюю установку в твердые негорючие основания.

Технические характеристики

• Габариты: 297 × 152 × 70 мм (внутренняя монтажная глубина - 68,9 мм)
• Материал: полистирол - прочный, не поддерживающий горение пластик
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Температурный диапазон: от –25 C до +60 C - подходит для большинства интерьерных условий
• Количество входов: 16 - позволяет подвести несколько кабелей к одной точке соединения
• Крышка: непрозрачная, закрывается винтовым механизмом - предотвращает случайное открывание
• Цвет: оранжевый - стандартизированная окраска для быстрой визуальной идентификации в сложных системах
• Исполнение: одинарный - одна коробка, один комплект креплений

Совместимость и монтаж

Коробка ГСИ, ГСИ(н) устанавливается в подготовленную нишу в бетоне, кирпиче или другом твердом материале. Для этого делают отверстие по габаритам коробки, вставляют её, фиксируют раствором или цементом. Кабели заводятся через заранее просверленные отверстия в стенках - количество и расположение отверстий позволяют использовать до 16 вводов. Крышка плотно закрывается винтами, что обеспечивает доступ к клеммным соединениям после монтажа. Подключение кабелей выполняется вне коробки - сама коробка не содержит клемм, она лишь служит защитной камерой.

Безопасность и стандарты

Коробка соответствует требованиям к электроустановкам в помещениях с нормальным уровнем влажности и отсутствием агрессивных сред. Степень защиты IP40 гарантирует, что внутрь не попадут инструменты, провода или крупные частицы пыли, но не защищает от брызг, пара или влаги - поэтому запрещено использование в ванных, банях, на улице или в сырых подвалах. Материал - полистирол - не поддерживает горение, что важно для соблюдения требований пожарной безопасности в многоквартирных домах и общественных зданиях.

Преимущества

• Удобная форма и размер - легко помещается в типовые ниши в бетоне
• Высокая механическая прочность материала - выдерживает давление при заливке раствора
• 16 входов - минимизирует необходимость установки нескольких коробок при сложной разводке
• Винтовое крепление крышки - надежно удерживается даже при вибрациях и нагрузках
• Яркий оранжевый цвет - упрощает поиск и обслуживание в уже отделанных помещениях

Ограничения применения

• Не допускается установка в легковоспламеняемые материалы (деревянные каркасы, гипсокартон)
• Запрещено использование во влажных помещениях - IP40 не защищает от воды
• Не предназначен для наружной эксплуатации - не выдерживает перепады температур ниже –25 C и прямое UV-воздействие
• Не имеет встроенных клемм - требует отдельного монтажа соединителей внутри
• Не совместима с трубами или гофрой - вводы кабелей делаются только через отверстия в стенках

Примеры использования

• Подключение розеток в новостройке - кабели от щита проходят через стену и соединяются в коробке перед выводом к розетке
• Разветвление питания для группы светильников в офисе - все кабели собираются в одну коробку перед распределением
• Обустройство системы автоматизации на заводе - коробка вмонтирована в бетонную плиту рядом с оборудованием
• Монтаж теплого пола - кабеля нагревательного элемента и терморегулятора соединяются в коробке, спрятанной в стяжке

Практические советы

• Перед монтажом проверьте, чтобы отверстия в стене точно соответствовали габаритам коробки - иначе возникнет риск трещин при заливке
• Используйте кабельные хомутики или фиксаторы внутри коробки - так кабели не будут болтаться и не повредят изоляцию
• Не забудьте сделать запас длины кабелей - минимум 15–20 см от края коробки - для удобства последующего подключения
• При использовании в многоэтажных зданиях помечайте каждую коробку - особенно если в одном месте установлено несколько таких изделий
• При замене старой проводки - эту коробку можно оставить, если она цела; просто удалите старые провода и проложите новые
