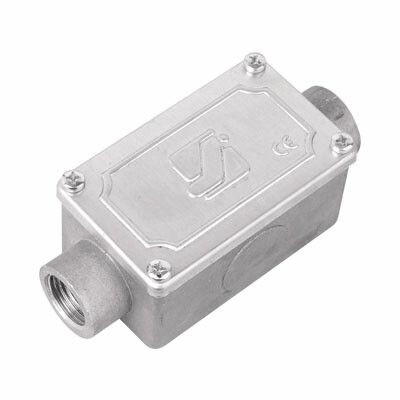

Коробка протяжная алюминиевая, 2 ввода 180°, М20х1,5 ,IP55,118х51х42мм | 6030-20 DKC ДКС

Коробка протяжная алюминиевая DKC (ДКС) артикул 6030-20 предназначена для организации точек протяжки и соединения кабелей в жестких металлических трубах. Её компактный корпус, защищённый по IP55, подходит для установки в условиях повышенной влажности, запылённости и перепадов температур.

Назначение и область применения

Коробка протяжная алюминиевая 6030-20 используется для доступа к кабелям, проложенным внутри стальных труб, - например, при замене проводки, ремонте или распределении сигналов. Подходит для монтажа на стене, потолке или в шахтах. Применяется в промышленных системах: на заводах, в цехах, на конвейерах, в системах автоматизации. Благодаря встроенной резьбе М20×1,5, её можно использовать как переходник между трубой и кабельным вводом.

Технические характеристики

• Материал: алюминиевый сплав - легкий, прочный, устойчив к коррозии
• Степень защиты: IP55 - защита от пыли (не полностью, но достаточна для большинства помещений) и струй воды из любого направления
• Количество вводов: 2, расположены под углом 180° друг к другу
• Тип ввода: резьбовой, внутренняя резьба М20×1,5 - совместима с фитингами и муфтами этого стандарта
• Габариты: 118×51×42 мм - компактный размер для плотного монтажа
• Температура эксплуатации: от –25 C до +70 C - работает в холодных и жарких средах
• Крышка: непрозрачная, закрывается винтами - позволяет пломбировать для контроля доступа
• Покрытие: без лакокрасочного слоя - поверхность матовая серая, не требует обслуживания
• Пломбируемость: да - возможность опечатывания для учета и безопасности
• Всепогодность: да - подходит для наружной установки при условии правильного монтажа

Совместимость и монтаж

Коробка протяжная алюминиевая 6030-20 совместима с трубами диаметром 20 мм и фитингами с резьбой M20×1,5. Универсальный способ монтажа позволяет крепить её на любые поверхности: бетон, металл, дерево - с помощью болтов или саморезов через крепёжные отверстия в основании. Крышка фиксируется четырьмя винтами - легко открывается для проверки или протяжки кабелей. Для герметичности рекомендуется использовать уплотнители в резьбовых вводах, особенно при наружном монтаже.

Безопасность и стандарты

Изделие соответствует требованиям к защите от пыли и воды по классу IP55. Наличие пломбируемости позволяет соблюдать нормы промышленной безопасности при работе с силовыми и сигнальными сетями. Отсутствие хлора и других галогенов в составе материала снижает риск выделения токсичных веществ при повреждении, однако в описании указано «Содержание галогенов: Да» - значит, материал содержит следовые количества, что важно учитывать при использовании в закрытых помещениях с особыми требованиями к экологической безопасности.

Преимущества

• Легче стальной аналогичной коробки - удобнее транспортировать и монтировать
• Не ржавеет - долговечность выше, чем у стальных коробок в агрессивных средах
• Высокая степень герметизации - надёжно защищает от влаги и пыли даже при длительной эксплуатации
• Позволяет выполнять протяжку кабелей без демонтажа всей трассы
• Поддерживает пломбировку - важна для объектов с контролем доступа

Ограничения применения

• Не предназначен для прямого контакта с открытым огнем или высокими температурами свыше +70 C
• Алюминий менее устойчив к ударным нагрузкам, чем сталь - не рекомендуется для мест с частыми механическими воздействиями
• Резьба М20×1,5 - не совместима с трубами других стандартов (например, G½" или PG13,5) без адаптеров
• Содержание галогенов делает её непригодной для некоторых специализированных зон (например, медицинские учреждения, ядерные объекты), где требуется полное отсутствие галогенов

Примеры использования

• На конвейере в пищевой промышленности - для доступа к кабелям датчиков и двигателей
• В системах автоматизации станков - как точка соединения между жёсткой стальной трубой и гибким кабелем управления
• На внешней стене здания - для вывода кабеля от антенны или камеры наблюдения
• В подземных каналах - как распределительная точка при прокладке кабелей в трубах

Практические советы

• Перед монтажом проверьте соответствие диаметра трубы и резьбы - 20 мм и М20×1,5 должны точно совпадать
• При наружной установке используйте уплотнительные кольца в резьбовых вводах - это предотвратит попадание влаги
• Не затягивайте винты крышки слишком сильно - алюминий мягкий, есть риск повредить резьбу
• Для пломбирования применяйте одноразовые пластиковые или металлические пломбы с печатью
• Если нужна более высокая защита от влаги - рассмотрите использование термоусадочных трубок на участках ввода кабеля
• Эта коробка - часть серии Cosmec; она совместима с другими элементами этой линейки, что упрощает сборку комплексных решений
