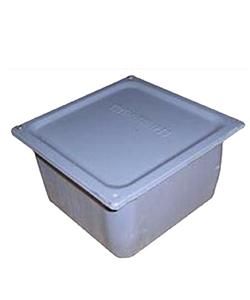

Коробка протяжная У996У2 200х200х101 IP54 Электротехник ET008941

Коробка протяжная У996У2 (порошок) 200х200х101 IP54 от бренда Электротехник - металлическая герметичная коробка для безопасного соединения, протяжки и ответвления кабелей в условиях повышенной запылённости и влажности. Артикул et008941 подходит для промышленных, железнодорожных и бытовых сетей до 1000 В.

Назначение и область применения

Коробка протяжная У996У2 (порошок) 200х200х101 IP54 используется для:

• соединения и ответвления кабелей и проводов в электропроводках до 1000 В;
• протяжки кабелей при скрытой и открытой прокладке;
• монтажа выключателей, розеток и других элементов управления;
• защиты точек соединений в средах с пылью, влагой и механическими воздействиями.

Подходит для промышленных объектов, железнодорожных узлов, систем связи, производственных цехов и многоквартирных зданий.

Технические характеристики

• Размеры: 200×200×101 мм - компактный формат для ограниченного пространства;
• Материал корпуса: сталь - прочная основа, выдерживающая ударные и вибрационные нагрузки;
• Защитное покрытие: порошковое - равномерное, долговечное антикоррозийное покрытие серого цвета;
• Степень защиты: IP54 - защищена от пыли (не полностью, но достаточна для большинства условий) и брызг воды с любого направления;
• Номинальное напряжение изоляции: 1000 В - соответствует требованиям для сетей низкого напряжения;
• Температурный диапазон: от –45 C до +40 C - работает в суровых климатических условиях;
• Количество входов: 0 - не имеет предустановленных отверстий; проходы выполняются самостоятельно при монтаже;
• Тип крышки: монтажная - снимается для доступа к внутреннему пространству;
• Фиксация крышки: винтовая - надёжное и контролируемое закрепление;
• Способ монтажа: на винты - крепится к стене, полу или потолку через отверстия в боковых стенках.

Совместимость и монтаж

Коробка протяжная У996У2 (порошок) 200х200х101 IP54 не имеет готовых кабельных вводов - все отверстия для кабеля делаются в процессе монтажа. Для этого используются стандартные кабельные вводы (например, М20, М25) или сверление с последующей герметизацией. Крышка плотно фиксируется четырьмя винтами - после сборки проверьте её герметичность. Резиновое уплотнение под крышкой обеспечивает требуемую степень IP54, поэтому важно не перетянуть винты и не повредить уплотнитель.

Безопасность и стандарты

Коробка протяжная У996У2 (порошок) 200х200х101 IP54 соответствует требованиям ГОСТ Р 50044.1–92 и ГОСТ Р 51317.4.4–2007 для электрооборудования в помещениях с повышенными рисками. Напряжение изоляции 1000 В гарантирует безопасность при работе в сетях до 690 В переменного тока. Применение в местах с возможностью контакта с водой допускается только при соблюдении степени защиты IP54 - не предназначен для постоянного погружения или прямого душа.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу - выдерживает давление, удары и вибрацию;
• Антикоррозийная защита порошковым покрытием - служит дольше, чем обычное лакокрасочное покрытие;
• Наличие резинового уплотнения - обеспечивает стабильную защиту IP54 без дополнительных средств;
• Изделие не подлежит вскрытию без инструментов - снижает риск вандализма и случайного доступа;
• Широкий температурный диапазон - можно использовать в холодных регионах и на открытых площадках.

Ограничения применения

• Не предназначена для установки в зонах с постоянным погружением в воду - IP54 не обеспечивает полную герметичность;
• Отсутствие заводских кабельных вводов требует самостоятельной подготовки отверстий - нужен инструмент и опыт;
• Не рекомендуется для помещений с агрессивными химическими средами - порошковое покрытие устойчиво, но не ко всем растворителям;
• При температуре ниже –45 C материал становится более хрупким - требуется осторожность при монтаже в экстремальных условиях;
• Запрещено использовать для распределения энергии выше 1000 В - превышение напряжения недопустимо.

Примеры использования

• Скрытая проводка в офисном здании - соединение групп освещения и розеток;
• Железнодорожный тоннель - распределительная коробка для сигнальных кабелей;
• Производственный цех - точка ответвления питания для станков;
• Лестничная клетка - монтаж выключателя и розетки с защитой от пыли и влаги;
• Наружная линия связи - временная или постоянная коробка для спlices в условиях города.

Практические советы

• Перед монтажом проверьте, чтобы внутреннее пространство было свободно - 200×200 мм дают достаточно места для 2–3 кабелей сечением до 16 мм2 каждый;
• При сверлении отверстий используйте метчик и герметик - это продлит срок службы и сохранит IP54;
• Не забудьте затянуть винты крышки равномерно - перекос может нарушить уплотнение;
• Для частого обслуживания выбирайте эту модель вместо глухих коробок - она легко открывается;
• При использовании в сыром месте дополнительно смажьте резиновый уплотнитель силиконовой смазкой - увеличит срок службы.
