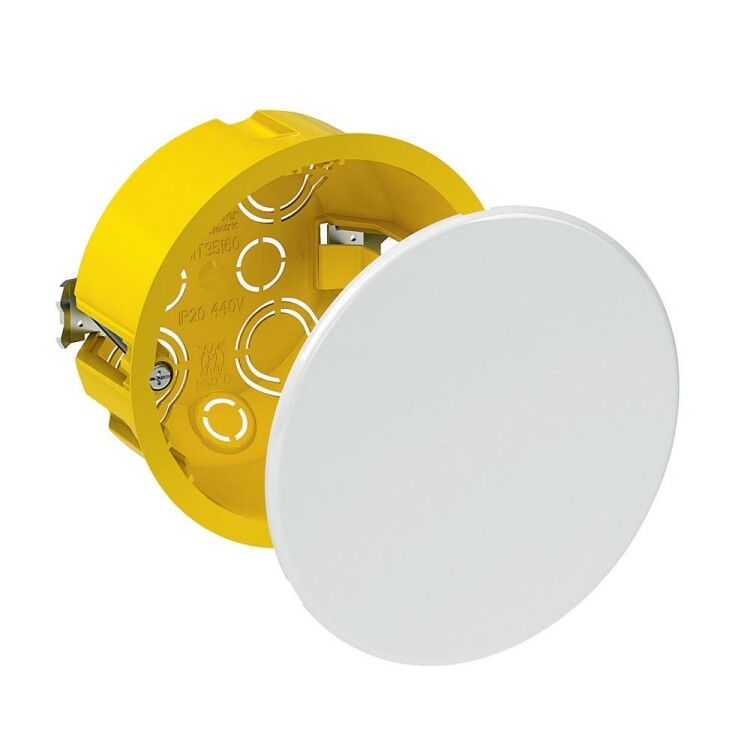

Коробка распределительная с/у 80(77)х45 (для полых стен) | IMT35160 SE APC

Коробка распределительная для полых стен 80(77)х45 мм IP20 от Systeme Electric (артикул imt35160) предназначена для безопасного размещения соединений проводов внутри перегородок из гипсокартона или других полых конструкций. Эта модель обеспечивает надёжную фиксацию и доступ к точкам подключения без необходимости нарушать отделку стены.

Назначение и область применения

Коробка распределительная для полых стен 80(77)х45 мм IP20 используется для организации ответвлений электропроводки внутри пустотелых стен - например, в системах из гипсокартона, пеноблоков или лёгких перегородок. Она позволяет спрятать точки соединения проводов за финишной отделкой, сохраняя эстетичный вид помещения. Подходит для установки выключателей, розеток, датчиков и других одиночных устройств, требующих подключения к сети.

Технические характеристики

• Форма: круглая, внешний диаметр 95 мм
• Глубина монтажа: 46 мм - достаточна для размещения одного устройства и нескольких проводов
• Степень защиты: IP20 - предотвращает контакт с пальцами и твёрдыми предметами, но не защищает от воды
• Материал: пластик - устойчив к коррозии, не проводит ток
• Цвет: жёлтый - высокая заметность при обслуживании
• Количество входов: 12 - позволяют вести несколько кабелей в одну коробку
• Максимальное сечение провода: 2.5 мм2 - соответствует стандартным бытовым нагрузкам
• Рабочий температурный диапазон: от -25C до +60C - подходит для большинства внутренних помещений
• Крышка: не прозрачная, фиксируется защёлками - удобна для закрытой установки
• Крепление: винтовое - обеспечивает прочную фиксацию в стене
• Количество устанавливаемых устройств: 1 - рассчитана на один модуль (выключатель, розетка и т.п.)
• Клеммы: отсутствуют - требуется самостоятельное соединение проводов

Совместимость и монтаж

Коробка распределительная для полых стен 80(77)х45 мм IP20 совместима с любыми стандартными монтажными рамками и механизмами, имеющими посадочные размеры до 80 мм. Для установки в гипсокартоне необходимо просверлить отверстие диаметром 95 мм. Коробка фиксируется в стене с помощью четырёх винтов, которые затягиваются после вставки в проём - они расклинивают корпус и обеспечивают плотную посадку. Крышка легко открывается и закрывается защёлками - для проверки или ремонта не нужны инструменты.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней электропроводки в сухих помещениях. Степень защиты IP20 исключает случайный контакт с токоведущими частями, что важно при наличии детей или во время проведения ремонтных работ. Материал - самозагасающий пластик, не поддерживающий горение. Применение в условиях повышенной влажности (ванная, кухня) запрещено - IP20 не обеспечивает защиту от брызг и пара.

Преимущества

• Удобная форма и размер - идеально подходят для типовой толщины гипсокартона
• 12 входов - позволяют собирать сложные ответвления без дополнительных коробок
• Винтовое крепление - гарантирует устойчивость даже при значительном весе установленного механизма
• Жёлтый цвет - ускоряет поиск при диагностике и обслуживании
• Отсутствие клемм - даёт свободу в выборе способа соединения (колпачки, клеммники, сварка)

Ограничения применения

• Не применяется в помещениях с высокой влажностью - IP20 недостаточно для защиты от влаги
• Не подходит для установки более чем одного устройства - не имеет места для двойного модуля
• Максимальное сечение провода 2.5 мм2 - нельзя использовать для мощных линий (например, электроплиты, кондиционеры)
• Не предназначен для наружной установки - материал и степень защиты не рассчитаны на воздействие осадков и УФ

Примеры использования

• Подключение выключателя света в комнате с гипсокартонной перегородкой
• Разветвление цепи питания для нескольких розеток в офисной зоне
• Скрытое соединение проводов для датчика движения или умного термостата
• Обустройство электропроводки в студиях, квартирах-студиях и современных интерьерах с минимализмом

Практические советы

• Перед монтажом убедитесь, что диаметр отверстия в стене точно соответствует 95 мм - слишком маленькое отверстие повредит коробку, слишком большое - снизит удерживающую силу
• Используйте только провода сечением до 2.5 мм2 - превышение может вызвать нагрев и выход из строя
• При использовании клеммных колпачков или WAGO-соединителей оставьте запас длины проводов - 10–15 см - чтобы было удобно работать внутри коробки
• Закручивайте винты равномерно - перекос может деформировать пластиковую основу
• После монтажа проверьте, что крышка плотно защёлкнута - открытая крышка снижает уровень безопасности
• Коробка imt35160 от Systeme Electric совместима с другими изделиями серии ЭМ коробки MultiBox - можно комбинировать с аналогичными элементами системы
