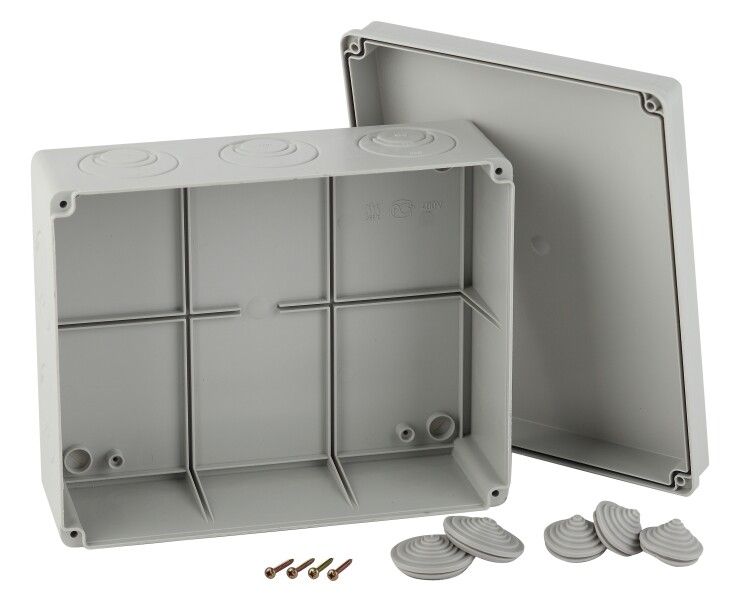

Коробка распределительная о/у КОРv 240х195х90мм на винтах кабельные вводы d28-3 шт, d37-2 IP55 (6/120) | Б0047267 ЭРА

Коробка распаячная/распределительная КОРv 240х195х90мм на винтах с кабельными вводами обеспечивает надёжную защиту соединений проводов в условиях повышенной запылённости и влаги. Бренд ЭРА предлагает эту модель как часть линейки комплектующих для распределительных систем, артикул б0047267 подходит для монтажа в промышленных и бытовых сетях.

Назначение и область применения

Коробка распаячная/распределительная КОРv используется для организации точек ответвления, соединения и защиты кабелей в электрических цепях. Подходит для установки в помещениях и на улице - например, возле оборудования, на стене здания, в техническом коридоре или на потолке. Применяется в системах освещения, управления станками, конвейерами, автоматизированными линиями и других объектах, где требуется доступ к кабелям без вскрытия основного щита.

Технические характеристики

• Габариты: 240×195×90 мм - вместительный корпус для нескольких соединений;
• Степень защиты: IP55 - защищает от пыли (не полностью герметична, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды под любым углом;
• Материал корпуса: пластик - устойчив к коррозии, не проводит ток, легкий в монтаже;
• Температурный диапазон: от -25C до +60C - работает в холодных и жарких условиях;
• Максимальное сечение провода: 25 мм2 - позволяет пропускать токи до 160 А (при медном проводе, согласно ПУЭ);
• Количество кабельных вводов: 10 шт. - 3 ввода по 25 мм, 3 по 28 мм, 2 по 32 мм, 2 по 37 мм;
• Фиксация крышки: винтовая - обеспечивает плотное закрывание и долгий срок службы;
• Цвет: серый; поверхность не имеет специального покрытия - не требует дополнительной обработки;
• Способ монтажа: настенный или потолочный - крепится саморезами через монтажные отверстия в корпусе.

Совместимость и монтаж

Коробка распаячная/распределительная КОРv совместима с любыми кабелями и проводами, соответствующими максимальному сечению 25 мм2. Для монтажа используйте стандартные кабельные вводы, которые уже установлены в корпусе - они рассчитаны на диаметры от 25 до 37 мм. Убедитесь, что внешний диаметр вашего кабеля не превышает указанный предел, иначе защита IP55 будет нарушена. Монтаж выполняется на вертикальную или горизонтальную поверхность с помощью саморезов. Перед установкой проверьте, чтобы все вводы были правильно затянуты - слабо закреплённый кабель может вызвать протечку влаги или повреждение изоляции.

Безопасность и стандарты

Коробка соответствует требованиям к степени защиты IP55, что делает её безопасной для использования в средах с высокой влажностью и пылью. Соответствие ГОСТ Р 50030.2 и IEC 60529 подтверждает соответствие международным нормам. Напряжение эксплуатации не указано - применяйте в соответствии с проектом сети (до 1000 В переменного тока). Не предназначена для взрывоопасных зон.

Преимущества

• Высокая степень защиты IP55 снижает риск замыканий и перегрева в неблагоприятных условиях;
• Наличие 10 кабельных вводов разных диаметров позволяет гибко коммутировать кабели без дополнительных переходников;
• Винтовая крышка легко открывается и надёжно фиксируется - удобна для обслуживания;
• Пластиковый корпус не требует заземления и не нагревается при работе;
• Прямоугольная форма оптимальна для компактного размещения в ограниченном пространстве.

Ограничения применения

• Не предназначен для установки внутри помещений с постоянным воздействием прямого потока воды - IP55 не гарантирует герметичность при длительном погружении;
• Не рекомендуется использовать в местах с температурой ниже -25C или выше +60C - материал теряет прочность;
• Не подходит для подключения силовых кабелей с сечением более 25 мм2 - возможен перегрев и выход из строя;
• Не является взрывозащищённой - исключено применение в зонах с опасностью взрыва газов или пыли;
• Поверхность не имеет антикоррозийного или UV-защитного покрытия - при длительном нахождении на солнце возможно выцветание и хрупкость материала.

Примеры использования

• Подключение питания к конвейерной ленте на пищевом производстве;
• Распределение сигнала от датчиков на автоматизированной линии;
• Объединение групп освещения в подвале или на улице;
• Точка подключения кабеля от солнечной панели к контроллеру заряда;
• Инженерный узел связи между двумя распределительными щитами.

Практические советы

• Перед монтажом проверьте, что внутренние вводы плотно прилегают к кабелю - используйте уплотнительные кольца, если есть возможность;
• Не забудьте оставить свободное место внутри корпуса для изгибов проводов - минимум 5–7 см радиуса изгиба;
• При использовании многожильных проводов - обязательно обжимайте наконечники, чтобы избежать перегрева;
• Для частого обслуживания выбирайте места с хорошим доступом - крышка открывается только после снятия всех винтов;
• Артикул б0047267 совпадает с продуктом ЭРА - убедитесь, что заказываете именно этот вариант, так как аналоги могут иметь другие размеры вводов.
