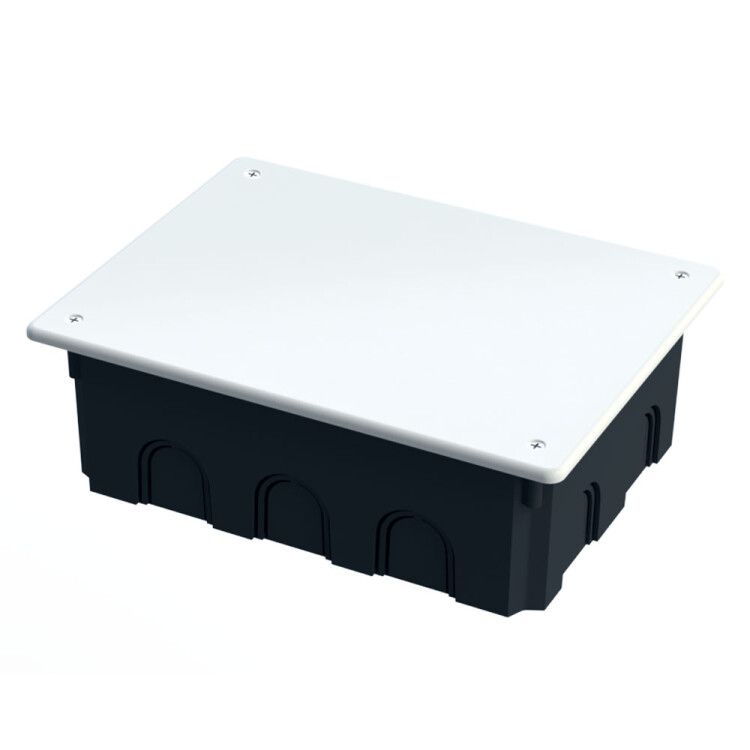

Коробка распределительная для скрытой проводки безгалогенная (HF) 196х146х70 IP20 от ПРОМРУКАВ (арт. 80-0870) предназначена для безопасного соединения и распределения электропроводки внутри стен из бетона или кирпича. Её безгалогенный материал снижает выделение токсичных газов при перегреве, а компактная форма обеспечивает удобную установку в штробах.

Назначение и область применения

Коробка распределительная для скрытой проводки безгалогенная (HF) 196х146х70 IP20 используется для организации точек соединения проводов в скрытых электромонтажных системах. Применяется в жилых, офисных и промышленных зданиях при укладке проводки в бетонные и кирпичные стены, а также в перекрытиях. Обеспечивает механическую защиту соединений и предотвращает доступ посторонних предметов внутрь.

Технические характеристики

• Габариты: 196×146×70 мм (внешние), внутренняя глубина - 68,2 мм
• Материал корпуса: полипропилен, крышка - полистирол
• Цвет: корпус - черный (RAL 9005), крышка - белый (RAL 9003)
• Степень защиты: IP20 - защита от контакта с пальцами и твёрдыми предметами >12,5 мм, пылевлагозащита отсутствует
• Максимальное сечение провода: 16 мм2
• Количество входов: 12 - для ввода кабелей через выбиваемые отверстия
• Диаметр вводов: 20, 25 и 32 мм - подходят для стандартных труб и гофр
• Температурный диапазон: от –25 C до +40 C
• Крепление крышки: защелкивание - без инструментов
• Заземление: не требуется
• Произведено по ТУ 27.33.13-001-52715257-2017

Совместимость и монтаж

Коробка распределительная для скрытой проводки безгалогенная (HF) 196х146х70 IP20 устанавливается в подготовленные штробы. Для монтажа используются раствор или специальные фиксирующие составы. Все 12 вводов выполнены как выбивные отверстия - их легко пробить обычным ударным инструментом. Также предусмотрены вводы с тыльной стороны - позволяют выводить кабели в соседнюю нишу или канал. Крышка плотно фиксируется защелками, не требует болтов или саморезов. Подходит для одиночной установки - не имеет возможности наращивания модулей.

Безопасность и стандарты

Коробка изготовлена из безгалогенного материала (HF) - при возгорании не выделяет хлора, брома и других токсичных газов, что повышает безопасность в закрытых помещениях. Полипропиленовый корпус устойчив к воздействию нагретой проволоки до 650 C. Соответствует требованиям ТУ 27.33.13-001-52715257-2017. IP20 не обеспечивает защиту от воды - не предназначен для влажных помещений, наружной установки или подземных коммуникаций.

Преимущества

• Безгалогенный материал снижает риск отравления при пожаре - важное преимущество для жилых и общественных зданий
• Высокая прочность полипропилена - выдерживает давление раствора при заделке в стену
• 12 вводов обеспечивают гибкость при прокладке множества кабелей
• Легкий вес и простая сборка - экономят время при монтаже
• Черный цвет корпуса маскирует следы цемента после отделочных работ

Ограничения применения

• IP20 - нельзя использовать во влажных помещениях (ванна, кухня, подвал), на улице или в сырых шахтах
• Не допускается применение в условиях температур ниже –25 C - материал становится хрупким
• Нельзя устанавливать в деревянные конструкции - отсутствует термостойкая изоляция для горючих оснований
• Не предназначена для многомодульных решений - нельзя соединять несколько коробок друг с другом
• Не подходит для силовых кабелей с сечением более 16 мм2 - возможен перегрев

Примеры использования

• Распределение групп освещения в квартире - соединение трёх светильников и выключателя
• Подключение розеток в спальной комнате - объединение проводов от двух розеточных групп
• Объединение сигналов от датчиков в системе «умный дом»
• Соединение кабелей между этажами в многоэтажном доме - при скрытой вертикальной проводке

Практические советы

• Перед монтажом проверьте диаметр вводимого кабеля - он должен соответствовать 20–32 мм; используйте гофру или пластиковую трубу для защиты изоляции
• Выбивайте отверстия осторожно - не перегружайте инструмент, чтобы не растрескать корпус
• При заделке в штробу оставьте минимум 5 мм свободного пространства вокруг коробки - это предотвратит деформацию при высыхании раствора
• Не забудьте отметить расположение коробки на плане - она будет скрыта под штукатуркой, и её сложно найти без меток
• Для работы с медными проводниками сечением 10–16 мм2 используйте клеммы WAGO - они надёжнее скруток в ограниченном пространстве
