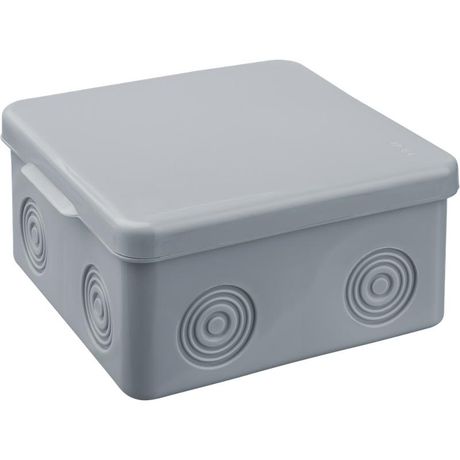

Коробка распаячная 93 758 NSS-DB-100-100-50-GR открытого монтажа (без мембран) Navigator 93758

Коробка распаячная открытого монтажа 100x100x50 мм (без мембран) от бренда Navigator, артикул 93758, предназначена для организации точек соединения проводов в условиях открытой установки. Подходит для монтажа на стене или потолке, обеспечивает доступ к контактам без вскрытия штукатурки.

Назначение и область применения

Эта распаячная коробка используется для безопасного соединения и ответвления электрических проводов в помещениях с умеренной влажностью и защищённых зонах. Применяется в жилых домах, офисах, торговых центрах, на объектах с внутренней электропроводкой. Не предназначена для уличной установки или мест с постоянным воздействием воды.

Технические характеристики

• Размеры: 100×100×50 мм - компактная форма для ограниченного пространства
• Материал: пластик - устойчив к коррозии, не проводит ток
• Степень защиты: IP54 - защита от пыли (не полностью герметична) и брызг воды из любого направления
• Количество входов: 8 предварительно намеченных отверстий под трубы диаметром 20 мм
• Фиксация крышки: защелкивание - быстрый доступ без инструментов
• Цвет: серый - совместим с большинством интерьеров
• Всепогодный: да - можно использовать во влажных помещениях, например, в ванных комнатах или подъездах
• Форма: квадратная - удобна для равномерного распределения нагрузки на крепление
• Способ монтажа: настенный / потолочный - фиксируется саморезами через крепёжные выступы

Совместимость и монтаж

Коробка рассчитана на использование с гофротрубами и ПВХ-каналами диаметром до 20 мм. Отверстия не имеют заводских резьб - перед установкой необходимо просверлить отверстия под нужную фурнитуру (например, муфты или вводы). Для монтажа используйте саморезы 3–4 мм, длина зависит от толщины основания. Крышка легко открывается при надавливании на замки - не требует отвёртки. Установка возможна на бетон, кирпич, ГКЛ, деревянные поверхности.

Безопасность и стандарты

Соответствует требованиям безопасности для электроустановок в помещениях. Материал соответствует нормам UL94 V-2 по горючести. Напряжение работы - до 1000 В переменного тока. Не предназначен для взрывоопасных сред или высоких температур выше +50 C.

Преимущества

• Удобная защелка крышки позволяет быстро проверить или отремонтировать соединения
• 8 входов обеспечивают гибкую организацию нескольких кабельных трасс
• Пластиковый корпус исключает риск короткого замыкания на корпус
• IP54 обеспечивает достаточную защиту в типовых бытовых и административных условиях
• Серый цвет маскирует следы загрязнений и хорошо сочетается с отделкой

Ограничения применения

• Не подходит для установки на улице - IP54 не гарантирует защиту от прямого дождя или струй воды
• Нет встроенных мембран - требуется самостоятельная установка уплотнителей при использовании с металлическими трубами
• Не рекомендуется для помещений с частыми перепадами температур ниже –10 C - материал теряет эластичность
• Не предназначен для силовых кабелей сечением более 10 мм2 - возможен перегрев при плотном заполнении
• Запрещено применение в помещениях с химически активными испарениями (лаборатории, химцеха)

Примеры использования

• Подключение светильника в коридоре многоквартирного дома
• Разветвление сети розеток в кухне
• Обустройство точки управления дверным звонком
• Соединение проводов от датчиков движения в тамбуре
• Интеграция в систему “умный дом” для сбора сигналов от сенсоров

Практические советы

• Перед монтажом проверьте, что все провода свободно проходят через отверстия - не допускайте перегиба изоляции
• Если используются металлические трубы, установите резиновые вводы или уплотнители - иначе будет нарушена степень защиты IP54
• Не перегружайте коробку: максимальное количество одновременно введённых кабелей - 6–7, чтобы сохранить воздушный зазор
• При монтаже на гипсокартон используйте дюбели-бабочки - обычные саморезы не удерживаются
• При необходимости модификации отверстий - сверлите осторожно, чтобы не растреснуть пластик
• Артикул 93758 от Navigator - часть серии NSS-DB; аналогичные модели этой серии отличаются лишь размером или количеством входов - выбирайте по фактической потребности
