Коробка распаячная для наружнего монтажа с защелкивающейся крышкой, 4 гермоввода,70х70х40мм, IP55 | 8820012 CHINT

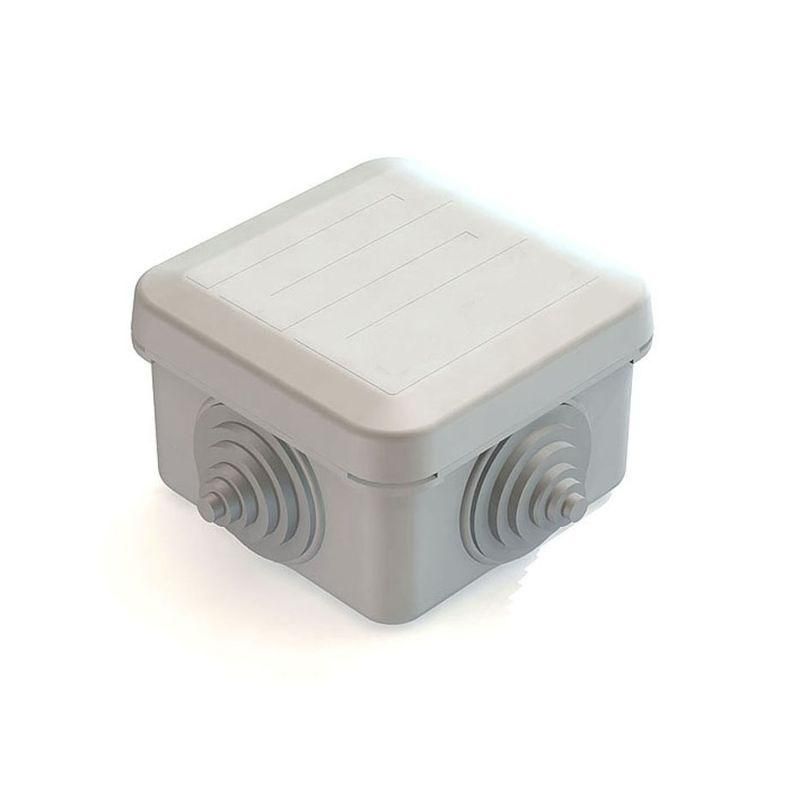

Коробка распаячная для наружного монтажа CHINT 8820012 предназначена для защиты соединений проводов и кабелей в условиях открытой среды. Её компактный корпус с защелкивающейся крышкой и степенью защиты IP55 обеспечивает надёжную изоляцию от пыли и брызг воды - идеально для уличной установки.

Назначение и область применения

Коробка распаячная CHINT 8820012 используется для организации точек ответвления, подключения или перехода кабельных линий вне помещений. Подходит для монтажа на фасадах зданий, опорах освещения, внешних щитах, промышленных объектах и других местах, где требуется защита от атмосферных воздействий.

Технические характеристики

• Размеры: 70×70×40 мм - компактная форма для ограниченного пространства
• Степень защиты: IP55 - защита от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от струй воды из любого направления
• Количество гермовводов: 4 - готовые входы для кабелей с уплотнением
• Материал корпуса: термостойкий пластик, устойчивый к УФ-излучению и перепадам температур
• Тип крышки: защелкивающаяся - быстрый доступ без инструментов

Совместимость и монтаж

Гермовводы рассчитаны на кабели с наружным диаметром до 10–12 мм. Для более толстых или гибких кабелей рекомендуется проверить совместимость перед установкой. Коробка монтируется на стену с помощью шурупов через четыре угловых отверстия. Крышка плотно закрывается защелками - после монтажа не требует дополнительной фиксации.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для наружного применения. Степень защиты IP55 обеспечивает безопасную работу в условиях повышенной влажности и запылённости. Материал корпуса не поддерживает горение и соответствует нормам UL94 V-2.

Преимущества

• Защелкивающаяся крышка позволяет открывать коробку без отвертки - удобно при обслуживании
• Четыре гермоввода снижают необходимость в дополнительных уплотнителях и адаптерах
• Уменьшенная глубина (40 мм) позволяет устанавливать её там, где мало места - например, рядом с трубами или в нишах
• Пластик не корродирует и не требует покраски - долговечность в агрессивной среде

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP55 не гарантирует герметичность при затоплении
• Не рекомендуется использовать в местах с высокими механическими нагрузками - удары или давление могут повредить корпус
• Гермовводы не регулируются - нельзя изменить диаметр прохода после установки
• Не подходит для внутренней установки в помещениях с контролируемым микроклиматом - здесь эффективнее использовать менее защищённые модели

Примеры использования

• Подключение уличного светильника к сети
• Объединение кабелей от нескольких датчиков на заборе
• Точка ответвления для сигнализации на фасаде здания
• Место подключения частотного преобразователя на внешнем щите насосной станции

Практические советы

• Перед монтажом проверьте, что диаметр кабелей не превышает допустимый для гермовводов - иначе уплотнение будет негерметичным
• Затягивайте кабели в гермовводы равномерно, чтобы не деформировать уплотнители
• При установке на вертикальную поверхность ориентируйте крышку вниз - так вода не задерживается на стыке
• Для длительной эксплуатации в регионах с зимними температурами ниже –30C убедитесь, что материал сохраняет эластичность - CHINT 8820012 рассчитана на рабочий диапазон от –25C до +60C
