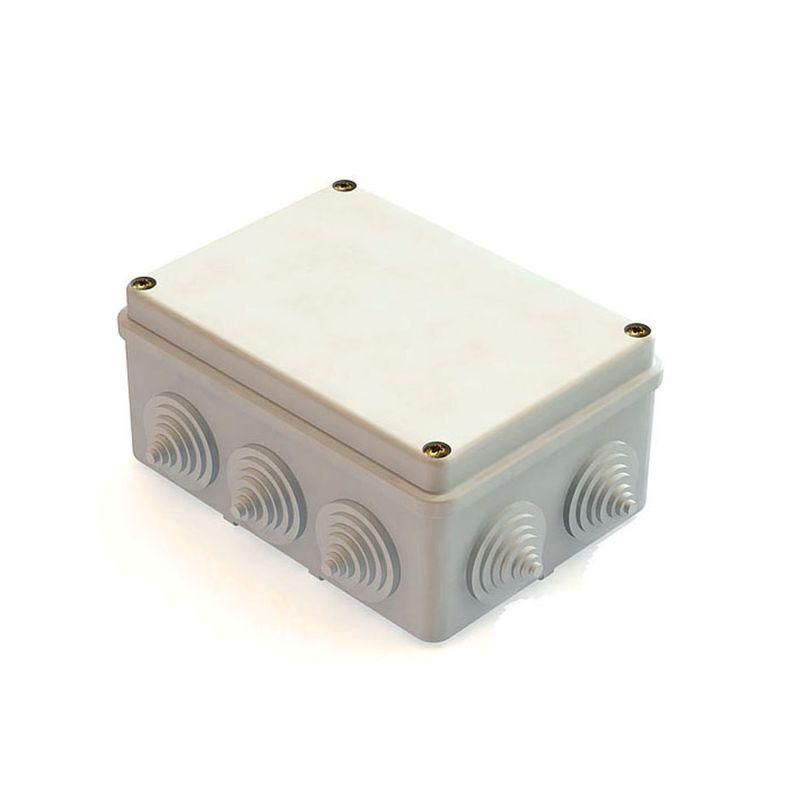

Коробка распаячная для наружного монтажа, 10 гермовводов, 150х110х70мм, IP44 | 8820017 CHINT

Коробка распаячная для наружного монтажа CHINT 8820017 предназначена для защиты соединений проводов и кабелей в условиях открытой установки. Её компактный корпус с 10 герметичными вводами обеспечивает надёжную изоляцию от внешней среды, что делает её подходящей для уличной и промышленной электромонтажной работы.

Назначение и область применения

Коробка распаячная CHINT 8820017 используется для организации точек ответвления, соединения или перехода кабельных линий на улице, в помещениях с повышенной влажностью или в зонах с риском попадания пыли и брызг воды. Подходит для монтажа на фасадах зданий, вблизи оборудования, на опорах освещения, в системах автоматизации и сигнализации.

Технические характеристики

• Габариты: 150×110×70 мм - компактный размер для ограниченного пространства
• Количество гермовводов: 10 - позволяет подключить до десяти кабелей без дополнительных элементов
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и от брызг воды со всех сторон
• Материал корпуса: прочный термостойкий пластик, устойчивый к УФ-излучению и перепадам температур
• Цвет: серый (стандартный цвет для промышленного оборудования)

Совместимость и монтаж

Коробка распаячная CHINT 8820017 совместима с кабелями диаметром до 12 мм - каждый гермоввод имеет внутреннюю резиновую прокладку, которая плотно обжимает кабель при затяжке. Для монтажа достаточно просверлить отверстия в стене или поверхности, закрепить коробку дюбелями и вставить кабели через гермовводы. Крышка фиксируется на двух болтах - доступ к внутреннему пространству возможен без демонтажа всей конструкции.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для электроустановок в условиях воздействия окружающей среды. Степень защиты IP44 гарантирует безопасность при случайном контакте с влагой и пылью, однако не рассчитана на постоянное погружение или напор воды.

Преимущества

• Высокая плотность вводов - 10 гермовводов в малогабаритном корпусе снижают необходимость в использовании нескольких коробок
• Удобная крышка с четко очерченным контуром - легко открывается и закрывается даже в перчатках
• Равномерное распределение нагрузки на вводы - предотвращает перегрузку одного из каналов
• Устойчивость к выгоранию - материал сохраняет форму и цвет при длительном воздействии солнечного света

Ограничения применения

• Не предназначен для установки в местах с постоянным потоком воды - IP44 не обеспечивает защиту от струй или дождя под давлением
• Не рекомендуется использовать в средах с агрессивными химическими веществами (кислоты, щелочи, растворители)
• Максимальный диаметр кабеля - 12 мм; более толстые жилы потребуют доработки вводов или использование другой модели
• Не является взрывозащищённой - не применяется в зонах с опасностью возникновения взрывоопасных смесей

Примеры использования

• Подключение уличного светодиодного освещения к силовому кабелю
• Объединение сигналов от датчиков движения на территории объекта
• Разветвление питания для видеонаблюдения на фасаде здания
• Соединение кабелей управления вентиляторами на кровле

Практические советы

• Перед монтажом проверьте диаметр кабелей - они должны входить в гермовводы с небольшим усилием, чтобы обеспечить герметичность
• Затягивайте гайки на гермовводах равномерно - переусиливать нельзя, иначе повредится резиновая прокладка
• При прокладке кабелей внутри коробки оставляйте запас длины - это упрощает будущее обслуживание
• Для долговечности используйте коробку только в температурном диапазоне от –25C до +55C
• Если требуется большее количество вводов - выбирайте модели с IP65/IP67, но учтите увеличение размеров и стоимости
