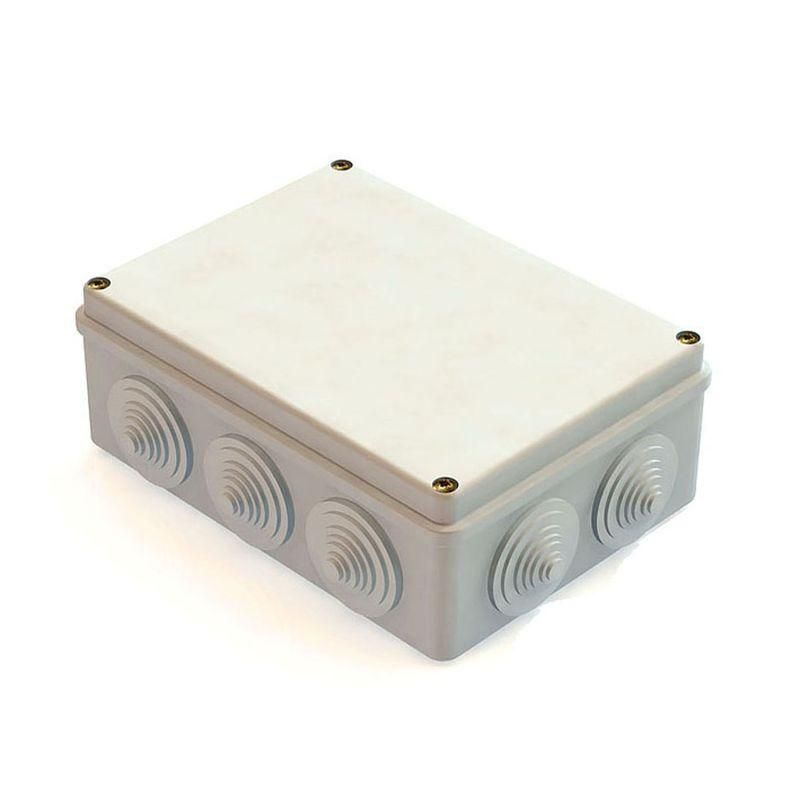

Коробка распаячная для наружного монтажа, 10 гермовводов, 190х140х70мм, IP55 | 8820020 CHINT

Коробка распаячная для наружного монтажа CHINT 8820020 предназначена для защиты соединений проводов и кабелей в условиях улицы или открытых площадок. Её компактный корпус с 10 герметичными вводами обеспечивает надёжную изоляцию от внешней среды, что делает её подходящим решением для временных и постоянных электромонтажных задач.

Назначение и область применения

Коробка распаячная CHINT 8820020 используется для организации точек ответвления, соединения или перехода кабельных линий на открытом воздухе. Подходит для установки на фасадах зданий, опорах освещения, вблизи оборудования на промышленных объектах, в парковках, на территориях предприятий и других местах, где требуется защита от влаги и пыли.

Технические характеристики

• Габариты: 190×140×70 мм - компактная форма для удобной установки в ограниченном пространстве;
• Количество гермовводов: 10 - позволяют ввести до десяти кабелей с сохранением степени защиты;
• Степень защиты: IP55 - защищает от пыли (не полностью, но в достаточной мере для большинства условий) и от струй воды из любого направления;
• Материал корпуса: прочный термостойкий пластик, устойчивый к УФ-излучению и перепадам температур;
• Конструкция: однокамерная, с крышкой на защёлках - доступ к внутреннему пространству осуществляется без инструментов.

Совместимость и монтаж

Гермовводы рассчитаны на кабели с наружным диаметром до 12 мм. Для плотной посадки рекомендуется использовать кабели с соответствующим диаметром - слишком тонкие кабели требуют дополнительной герметизации. Коробка монтируется на стену или вертикальную поверхность с помощью крепёжных отверстий в боковых стенках. Крышка легко открывается и закрывается, что позволяет выполнять обслуживание без демонтажа всего устройства. Монтаж допускается на деревянные, металлические и бетонные основания.

Безопасность и стандарты

Коробка распаячная CHINT 8820020 соответствует требованиям к электрооборудованию для наружной установки. Степень защиты IP55 обеспечивает безопасную работу в условиях повышенной влажности, дождя и запылённости. Применение в соответствии с ПУЭ и ГОСТ Р 51317.4.4.

Преимущества

• Высокая степень герметичности благодаря качественным резиновым уплотнителям в гермовводах;
• Удобство обслуживания - крышка фиксируется на защёлках, не требует болтов;
• Устойчивость к агрессивной среде - материал не трескается при минусовых температурах и не выгорает на солнце;
• Рациональное использование места - 10 вводов в компактном корпусе снижают необходимость в нескольких коробках.

Ограничения применения

• Не предназначен для погружения в воду - IP55 не гарантирует защиту от затопления;
• Не рекомендуется для установки в зонах с постоянным воздействием сильных напорных струй воды (например, рядом с гидромойками);
• Не подходит для высоких токов свыше 63 А - внутри не предусмотрены коммутирующие элементы, но важно учитывать нагрев при большой нагрузке на кабелях;
• Не следует использовать в качестве распределительного щита - только для соединений и ответвлений.

Примеры использования

• Подключение уличного светильника к сети через ответвление от основного кабеля;
• Объединение кабелей от нескольких датчиков движения на территории предприятия;
• Переход между кабелями различного сечения на фасаде здания;
• Временная разводка питания на стройплощадке перед окончательной прокладкой.

Практические советы

• Перед монтажом проверьте диаметр кабелей - они должны входить в гермовводы без усилия, но не проскальзывать свободно;
• Используйте термоусадочные трубки или герметик вокруг кабелей, если есть риск протечки через ввод;
• Не забывайте после монтажа плотно закрыть крышку - даже один неплотно установленный гермоввод снижает общую защиту;
• При длительной эксплуатации периодически проверяйте состояние уплотнителей - они могут стареть под действием УФ-лучей;
• Выбирая место установки, избегайте участков с постоянным попаданием прямых капель воды с кровли - лучше сместите коробку ниже или под навес.
