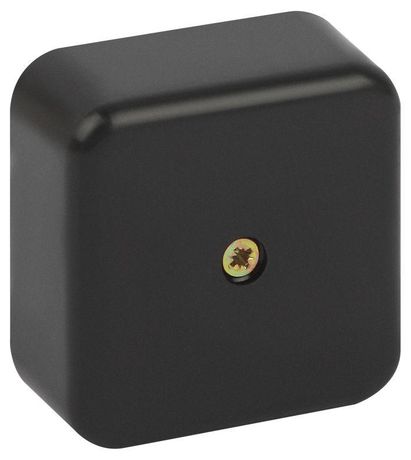

Коробка распаячная 50х50х20мм без клеммы IP40 черн. BS-B-50-50-20 Эра Б0061810

Распаячная коробка 50х50х20мм без клеммы черная IP40 BS-B-50-50-20 от ЭРА предназначена для безопасного соединения и укрытия проводов в открытых электромонтажных системах. Коробка обеспечивает механическую защиту и удобство доступа к точкам соединений, особенно когда требуется физическое отделение участков кабельной трассы.

Назначение и область применения

Распаячная коробка 50х50х20мм без клеммы черная IP40 BS-B-50-50-20 используется для выполнения ответвлений и соединений силовых и слаботочных проводов - например, при монтаже освещения, розеток, сигнализации или автоматизации. Подходит для открытой установки на стену, потолок или металлический профиль. Применяется там, где нужен доступ к месту соединения, но не требуется герметичность или защита от брызг воды.

Технические характеристики

• Габариты: 50×50×20 мм - компактный формат для ограниченного пространства
• Материал: пластик - устойчив к коррозии, не проводит ток
• Степень защиты: IP40 - предохраняет от твердых частиц крупнее 1 мм, но не защищает от влаги
• Максимальное сечение провода: до 6 мм2 - подходит для медных жил до 2,5–4 А (в зависимости от материала изоляции)
• Количество входов: 4 - позволяет ввести четыре кабеля через кабельные вводы
• Тип ввода: монтажный кабель-канал - провода заводятся через готовые отверстия, без дополнительных зажимов
• Температурный режим: от –15C до +60C - работает в помещениях с нормальным микроклиматом
• Крышка: есть, крепится винтами - обеспечивает надежную фиксацию и легкий доступ
• Цвет: черный - маскирует следы загрязнения, совместим с большинством интерьеров
• Поверхность: необработанная - матовая, без антибликового покрытия

Совместимость и монтаж

Коробка рассчитана на открытый монтаж. Устанавливается на стену с помощью саморезов через крепежные отверстия в корпусе. Для подключения проводов используйте обычные методы: скрутки, клеммы WAGO, пайку или опрессовку - внутри коробки клеммы не предусмотрены. Кабели вводятся через четыре круглых отверстия по периметру; можно использовать термоусадочные трубки или резиновые вставки для лучшей фиксации. Диаметр отверстий соответствует стандартным кабелям сечением до 6 мм2.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в сухих помещениях. Степень защиты IP40 исключает попадание инструментов и крупных частиц, что снижает риск замыкания. Однако не предназначен для влажных зон, улицы, цехов с высокой запыленностью или агрессивными средами. Напряжение работы не указано - применяйте в соответствии с проектом, но не выше 1000 В переменного тока.

Преимущества

• Удобная форма: квадратный корпус легко выравнивать по уровню
• Простой монтаж: винтовое крепление крышки требует минимум инструментов
• Низкая стоимость: экономичное решение для базовой коммутации
• Легкий вес: не нагружает стену при установке
• Поддержка многократного вскрытия: крышка не деформируется после нескольких открываний

Ограничения применения

• Не допускается использование во влажных помещениях (ванная, кухня, подвал) - IP40 не защищает от влаги
• Не подходит для внешней установки - отсутствует защита от дождя, снега, UV-лучей
• Не рекомендовано применение с проводниками более 6 мм2 - возможен перегрев и плохой контакт
• Не имеет встроенных клемм - необходимо самостоятельно выполнять соединения
• Не подходит для помещений с постоянной химической/пылевой нагрузкой - недостаточная степень защиты

Примеры использования

• Соединение проводов между двумя группами розеток в офисном помещении
• Разветвление питания для LED-ленты в торговой витрине
• Точка перехода от кабель-канала к одиночному проводу в системе управления
• Объединение сигналов от датчиков движения в системе домашней автоматизации
• Замена старой распаечной коробки при ремонте проводки в квартире

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение ≤6 мм2 - иначе они не войдут в вводы или будут плохо закреплены
• Используйте кабельные зажимы или термоусадку вокруг вводов - так снизите риск повреждения изоляции
• При использовании винтового крепления крышки затягивайте равномерно - перетягивание может треснуть пластик
• Для долговечности не располагайте коробку рядом с источниками тепла (радиаторы, нагревательные элементы)
• Если планируете частый доступ - пометьте крышку этикеткой с номером группы или назначением
• BS-B-50-50-20 от ЭРА - типовое решение для быстрого монтажа, но не для сложных сетей с большим числом ответвлений
