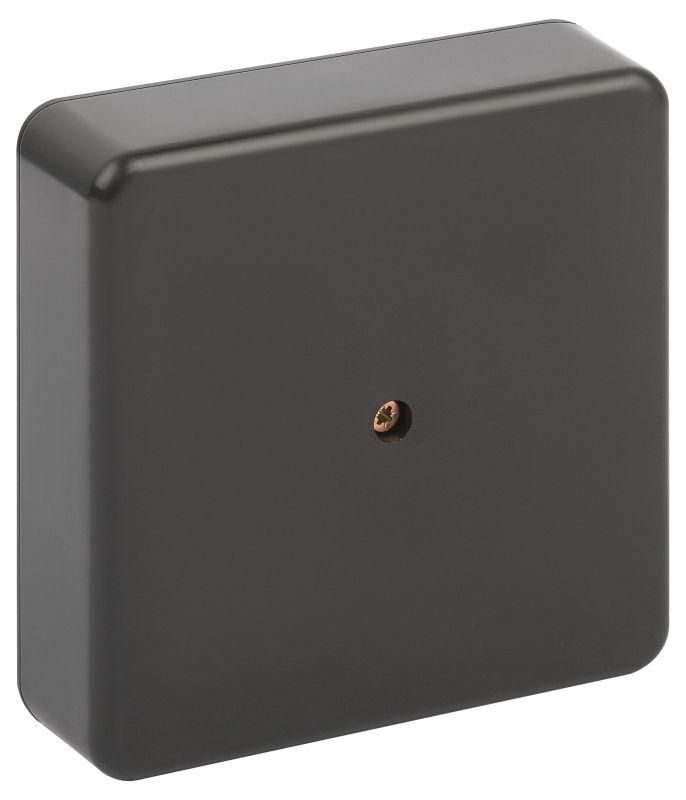

Коробка распаячная 100х100х30мм без клеммы IP40 черн. BS-B-100-100-30 Эра Б0061807

Распаячная коробка 100х100х30мм без клеммы черная IP40 BS-B-100-100-30 - это компактный корпус из пластика для безопасного соединения и укрытия проводов при открытой установке. Подходит для монтажа в помещениях, где требуется доступ к точкам соединения, например, на стене или в шахте кабеленесущей системы. Бренд ЭРА предлагает эту модель как надежное решение для слаботочных и силовых цепей.

Назначение и область применения

Распаячная коробка 100х100х30мм без клеммы черная IP40 BS-B-100-100-30 используется для соединения и временного хранения концов проводов и кабелей. Применяется в системах освещения, управления оборудованием, телефонии и автоматизации. Коробка защищает места спайки или скрутки от механических повреждений и случайного контакта, но не предназначена для работы во влажных или пыльных условиях вне помещений.

Технические характеристики

• Габариты: 100×100×30 мм - компактный формат для ограниченного пространства
• Материал: пластик - легкий, устойчивый к коррозии, не проводит ток
• Степень защиты: IP40 - предохраняет от твердых частиц крупнее 1 мм, но не от воды
• Максимальное сечение проводника: 6 мм2 - подходит для медных жил до 2,5–4 мм2 в бытовых сетях
• Количество входов: 4 - позволяет вести кабели с четырех сторон
• Температурный режим: от –15C до +60C - работает в большинстве внутренних условий
• Цвет: черный - маскирует загрязнения, подходит для промышленных интерьеров
• Крышка: есть, фиксируется винтами - обеспечивает плотное закрывание
• Способ монтажа: открытая установка - крепится на стену, потолок или поверхность оборудования
• Тип ввода: монтажный кабель-канал - требует предварительной подготовки канала или гофры
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия

Совместимость и монтаж

Коробка совместима с любыми кабелями и проводами до 6 мм2. Для подключения используйте кабель-каналы, гофротрубу или проходные муфты, которые должны соответствовать диаметрам отверстий в боковых стенках. Монтаж выполняется на поверхность с помощью саморезов или дюбелей через крепежные отверстия в задней стенке. Крышку затягивают винтами - не перетягивайте, чтобы не треснул пластик. Убедитесь, что все провода перед замыканием коробки имеют достаточную свободную длину для обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в соответствии с ГОСТ Р 50044.1 и IEC 60670-1. Напряжение не указано - не применяйте для высоковольтных цепей выше 1000 В переменного тока. Отсутствие герметичности (IP40) делает ее непригодной для влажных зон, таких как ванные комнаты, подвалы или улица.

Преимущества

• Удобная форма - квадратная основа легко выравнивается по уровню
• Простой монтаж - четыре точки ввода позволяют организовать логичную маршрутизацию кабелей
• Низкая стоимость - экономичное решение для базовой коммутации
• Легко открывается - винтовая крышка не требует специальных инструментов для доступа
• Подходит для многократного обслуживания - можно вскрывать и закрывать без повреждения

Ограничения применения

• Не использовать в местах с повышенной влажностью, сыростью или риском попадания воды - IP40 не защищает от брызг и конденсата
• Запрещено применять в взрывоопасных средах - материал не имеет соответствующего сертификата
• Не подходит для прямого подключения к сети без внешних клемм или соединителей - внутри коробки клеммы отсутствуют
• Ограничен объем - 30 мм глубины недостаточно для больших ответвлений или множественных скруток
• Не рекомендовано для наружной установки даже под навесом - нет защиты от пыли и влаги

Примеры использования

• Соединение проводов между двумя участками осветительной цепи в офисном помещении
• Точка перехода от кабель-канала к розетке в производственной зоне
• Распределительная коробка для сигнализации или датчиков в системе автоматизации
• Обслуживание старой проводки при ремонте квартиры - удобно для проверки и переукладки

Практические советы

• Перед монтажом определите, какие провода будут заходить в каждое отверстие - так будет проще потом найти нужный
• Используйте термоусадочные трубки или изоленту для усиления изоляции скруток внутри коробки
• Не заполняйте коробку более чем на 70% - оставьте место для будущего обслуживания
• Проверяйте соответствие сечения провода и максимального значения (6 мм2) - перегрузка вызывает нагрев
• При использовании в промышленных условиях лучше выбирать модели с IP54+ - эта версия подходит только для сухих помещений
• При необходимости замены - открутите крышку, не снимая всю коробку с крепления
