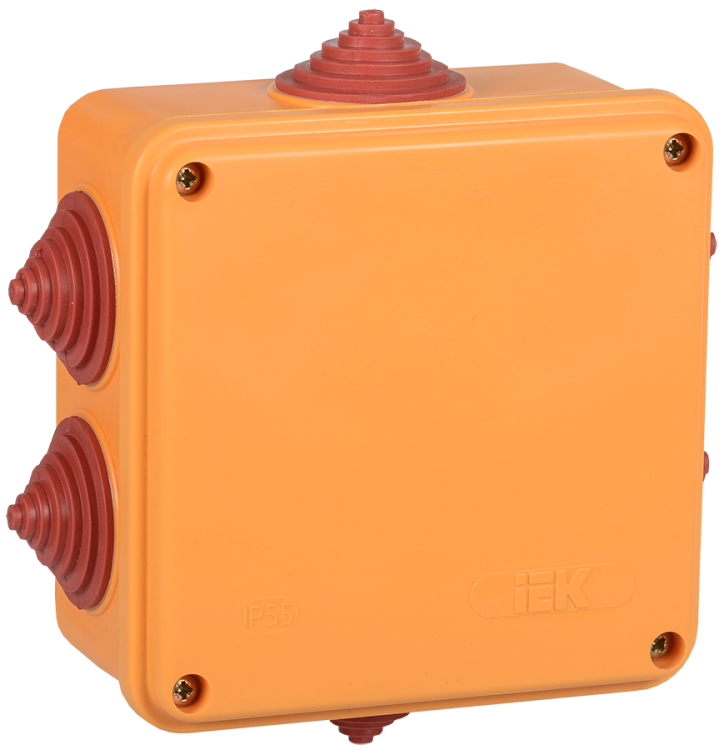

Коробка распаячная огнестойкая ПС 100х100х50мм 4P 4мм2 IP55 6 вводов IEK - UKF30-100-100-050-4-4-09

Коробка распаячная огнестойкая ПС 100х100х50 мм 4 полюса 4 кв.мм IP55 6 вводов от IEK предназначена для безопасного разветвления проводов и кабелей в пожароопасных зонах. Эта модель обеспечивает сохранение работоспособности при пожаре, защищает соединения от пыли и воды, и соответствует требованиям ГОСТ Р 53316-2009.

Назначение и область применения

Коробка распаячная огнестойкая ПС 100х100х50 мм 4 полюса 4 кв.мм IP55 6 вводов используется для открытой прокладки электропроводки там, где требуется повышенная огнестойкость. Применяется для разветвления силовых и слаботочных кабелей в помещениях с высоким риском возгорания: промышленные цеха, трансформаторные подстанции, элеваторы, парковочные комплексы, объекты ЖКХ. Подходит для организаций, где важна сохраняемость работы системы при пожаре на срок до 90 минут.

Технические характеристики

• Габариты: 100×100×50 мм - компактная форма для ограниченного пространства;
• Количество клемм: 4 штуки, рассчитаны на максимальное сечение провода 4 мм2;
• Количество вводов: 6 - позволяют подключить несколько кабелей без перегрузки корпуса;
• Степень защиты: IP55 - устойчивость к пыли и струям воды из любого направления;
• Материал: пластик с содержанием галогенов - при горении выделяет меньше токсичных веществ, чем обычные термопластики;
• Номинальное напряжение изоляции: 450 В - подходит для сетей до 400 В переменного тока;
• Диапазон температур: от –25 C до +60 C - работает в холодных и жарких условиях;
• Цвет: оранжевый - визуально выделяется на фоне других элементов, упрощает поиск и обслуживание;
• Срок службы: 10 лет - при соблюдении условий эксплуатации;
• Тип ввода: ступенчатые мембранные сальники - обеспечивают герметичность и фиксацию кабелей без дополнительных креплений;
• Крышка: есть, крепится винтами - позволяет легко открывать для осмотра и ремонта;
• Пломбируемость: да - можно опечатать для предотвращения несанкционированного доступа.

Совместимость и монтаж

Коробка распаячная огнестойкая ПС 100х100х50 мм 4 полюса 4 кв.мм IP55 6 вводов монтируется открытым способом на стену или другую поверхность. Для крепления используйте саморезы или дюбели подходящего типа. Установите её так, чтобы вводы были направлены удобно для прокладки кабелей - не допускайте перегиба проводов внутри. Все кабели должны проходить через сальники, плотно затянутые - это гарантирует защиту IP55. Клеммы уже установлены, достаточно зачистить провода до 8–10 мм и вставить в них. Не превышайте сечение 4 мм2 - иначе возможен перегрев контактов.

Безопасность и стандарты

Коробка распаячная огнестойкая ПС 100х100х50 мм 4 полюса 4 кв.мм IP55 6 вводов сертифицирована по ГОСТ Р 53316-2009 и обеспечивает класс огнестойкости E15–E90. Это значит, что при воздействии открытого пламени она сохраняет целостность и функциональность в течение 15–90 минут, давая время на эвакуацию и тушение. Наличие галогенов снижает уровень токсичности дыма по сравнению с обычными пластиками, хотя не достигает уровня полностью безгалогенных материалов (HF). Рекомендуется использовать в системах, требующих нормативного соответствия пожарным правилам.

Преимущества

• Уже встроенные клеммы экономят время монтажа - не нужно докупать и устанавливать отдельные соединители;
• Шесть вводов позволяют выполнять ответвления без необходимости установки нескольких коробок;
• Пломбируемость повышает безопасность - исключается случайное или намеренное вмешательство;
• Оранжевый цвет улучшает видимость в сложных условиях - особенно важно в тёмных или запылённых помещениях;
• Мембранные сальники надёжно фиксируют кабели и не требуют дополнительных хомутов или уплотнителей;
• Винтовое крепление крышки обеспечивает прочную герметизацию даже после многократного вскрытия.

Ограничения применения

• Не предназначен для скрытой установки - материал и конструкция рассчитаны только на открытый монтаж;
• Максимальное сечение провода - 4 мм2; нельзя использовать для мощных линий выше 16 А (например, для электроплит или насосов);
• Наличие галогенов делает её менее пригодной для помещений с очень строгими экологическими требованиями (например, медицинские учреждения или детские сады);
• Не рекомендуется для постоянного погружения в воду - IP55 не обеспечивает герметичность при длительном контакте с жидкостью;
• При температурах ниже –25 C пластик становится более хрупким - осторожно обращайтесь при монтаже зимой.

Примеры использования

• Разветвление питания на три светильника в цеху с металлическими конструкциями;
• Подключение датчиков движения и сигнализации к основному кабелю в подвале;
• Объединение трёх фаз и нуля перед распределением нагрузки на группы оборудования;
• Локальная точка соединения кабелей в зоне рядом с печью или нагревательным оборудованием;
• Аварийное освещение в лифтовых шахтах - где необходима огнестойкость и возможность быстрого доступа.

Практические советы

• Перед монтажом проверьте, что все кабели имеют сечение ≤4 мм2 - превышение вызывает перегрев и выход из строя клемм;
• Затягивайте сальники равномерно - слишком сильное усилие может повредить изоляцию кабеля;
• Используйте пломбы после завершения всех подключений - это обязательное требование для многих объектов по пожарной безопасности;
• При использовании в сыром месте (например, на улице или в подвале) дополнительно проверяйте состояние уплотнений каждые 6 месяцев;
• Выбирайте эту коробку вместо стандартной, если проект требует соответствия ГОСТ Р 53316-2009 - другие модели не смогут пройти комиссию;
• Артикул ukf30-100-100-050-4-4-09 совпадает с каталогом IEK - заказывайте точно этот номер, чтобы получить оригинальную продукцию с гарантией качества.
