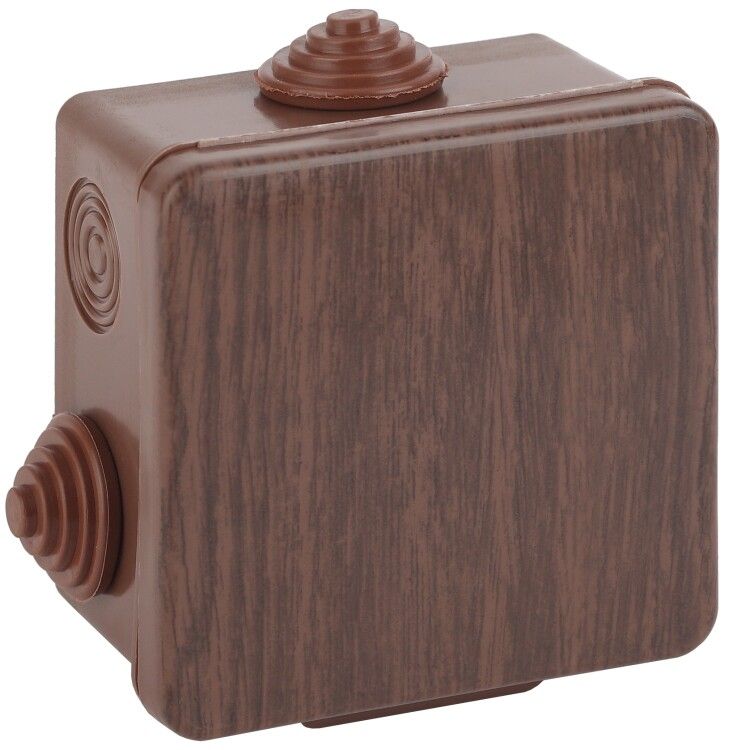

Коробка распределительная открытой установки КОР (дуб) 100х100х50мм с гермовводами 8 вх. IP54 (18/648) | Б0043224 ЭРА

Коробка распаячная/распределительная открытой установки КОР (дуб) 100х100х50мм с гермовводами 8 вх. IP54 от ЭРА предназначена для безопасного соединения и распределения проводов на открытом воздухе или во влажных помещениях. Её компактный корпус с восемью гермовводами позволяет легко организовать проводку без лишних переходников.

Назначение и область применения

Коробка распаячная/распределительная открытой установки КОР (дуб) используется для создания точек ответвления электрических цепей. Подходит для монтажа на улице, в подъездах, на фасадах зданий, в производственных помещениях с повышенной влажностью. Защищает места соединения кабелей от пыли, влаги и случайных механических воздействий. Применяется в силовых и слаботочных системах - освещении, сигнализации, автоматизации.

Технические характеристики

• Размеры: 100×100×50 мм - компактная форма для ограниченного пространства
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства условий) и брызг воды из любого направления
• Количество входов: 8 гермовводов - позволяют подключить до 8 гофрированных, гладких или армированных труб
• Максимальное сечение провода: 20 мм2 - поддерживает медные жилы до 2,5 мм2 (при многожильном проводе) или одножильные до 4 мм2
• Диаметр входов: 20 мм - совместим с трубами и гофрой стандартного диаметра
• Материал: пластик - устойчив к коррозии, не проводит ток
• Цвет: имитация дерева (дуб) - эстетично сочетается с отделкой фасадов
• Температурный режим: от –25C до +60C - работает в холодных регионах и жарких условиях
• Фиксация крышки: защелкивание - быстрый доступ без инструментов
• Способ монтажа: настенно-потолочное крепление - крепится саморезами через отверстия в стенках

Совместимость и монтаж

Коробка распаячная/распределительная открытой установки КОР (дуб) 100х100х50мм с гермовводами 8 вх. IP54 совместима с любыми трубами диаметром 20 мм: гофрированными (ПВХ, металлическими), гладкими (PVC, металл) и армированными. Гермовводы плотно фиксируются в отверстиях - достаточно затянуть гайку рукой. Для монтажа используйте саморезы 3–4 мм. Убедитесь, что все вводы заполнены - неиспользованные отверстия закрывайте заглушками, чтобы сохранить степень защиты IP54. Монтаж выполняйте после прокладки всех кабелей - внутреннее пространство ограничено.

Безопасность и стандарты

Изделие соответствует требованиям к защите от внешних факторов по ГОСТ Р 50044.2-92 и IEC 60529. Класс защиты IP54 гарантирует работу в условиях возможного попадания влаги и пыли. Напряжение не указано - коробка не является элементом управления, она лишь защищает соединения. Не применяйте для высоких напряжений выше 1000 В переменного тока без проверки проекта.

Преимущества

• Уже установленные гермовводы - не нужны дополнительные переходники
• Заглушка не требуется для каждого отверстия - можно использовать сразу 8 вводов
• Крышка надёжно фиксируется защёлками - не выпадает при вибрациях
• Пластиковый корпус не требует окраски или антикоррозийной обработки
• Имитация древесины снижает визуальный дискомфорт при наружном монтаже

Ограничения применения

• Не предназначен для погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендуется для помещений с постоянным воздействием прямых струй воды (например, под душевой кабиной)
• Максимальное сечение 20 мм2 исключает использование крупных кабелей типа АВБбШв 4×25
• Не подходит для взрывоопасных сред - отсутствует сертификат взрывозащиты
• Не имеет встроенного заземления - заземляющий проводник необходимо заводить отдельно

Примеры использования

• Подключение уличного фонаря к сети через гофрированную трубу
• Распределение сигналов от датчиков движения на фасаде здания
• Объединение нескольких групп освещения в подвале с высокой влажностью
• Создание точки переключения между основной и аварийной линией на производстве
• Монтаж системы видеонаблюдения с выводом кабелей через стены

Практические советы

• Перед монтажом проверьте, что все кабели подходят по сечению - не более 20 мм2
• Используйте термоусадочные трубки или изоляционные колпачки внутри коробки - даже при IP54 лучше изолировать соединения дополнительно
• При использовании в холодном климате избегайте резких температурных скачков - пластик может стать хрупким ниже –25C
• Если вы не планируете использовать все 8 входов - закройте свободные отверстия штатными заглушками, иначе IP54 будет нарушен
• При замене старой коробки - учтите посадочный размер: новая должна точно совпадать с отверстием в стене или кронштейне
• Коробка распаячная/распределительная открытой установки КОР (дуб) 100х100х50мм с гермовводами 8 вх. IP54 от ЭРА - оптимальный выбор для бюджетного, но надёжного решения наружной проводки
