Коробка распределительная КМ41222 для о/п 104х104х44 мм белая (6 клемм 6мм2) | UKO10-100-100-044-K01 IEK

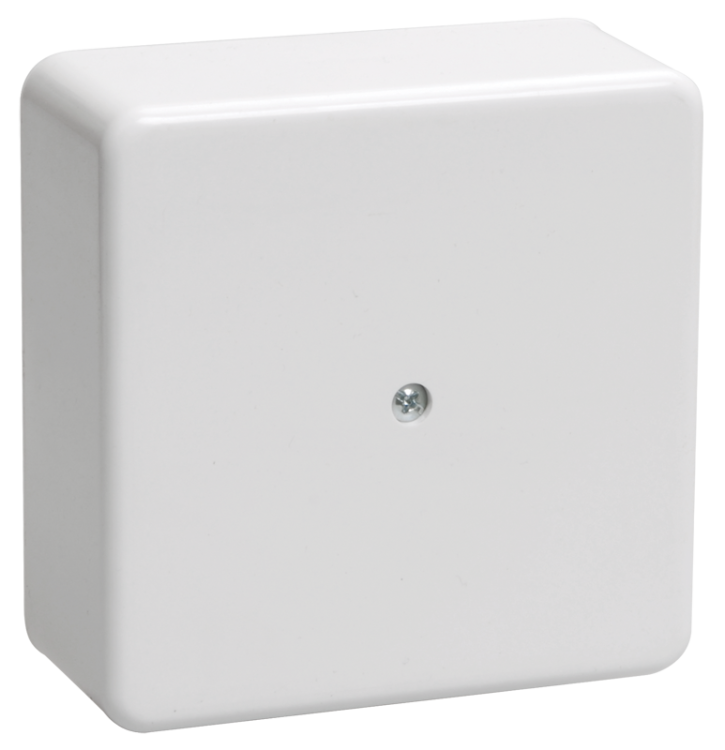

Коробка распределительная 100х100х44 мм белая (6 клемм 6 мм2) IP20 от IEK - компактное решение для безопасного разветвления проводов на открытой установке. Благодаря встроенной клеммной колодке и пломбируемой крышке, она упрощает монтаж и обеспечивает доступ к соединениям при необходимости проверки.

Назначение и область применения

Коробка распределительная 100х100х44 мм белая (6 клемм 6 мм2) IP20 используется для организации точек ответвления проводов и кабелей в системах электропроводки с открытым монтажом. Подходит для установки в жилых, офисных и промышленных помещениях - например, возле выключателей, розеток, распределительных щитов. Применяется как элемент электрической канализации совместно с кабельными каналами. Удобна там, где требуется надёжное, защищённое и легко обслуживаемое место соединений.

Технические характеристики

• Размеры: 100×100×44 мм - компактная форма для ограниченного пространства
• Количество клемм: 6 шт. - каждая рассчитана на максимальное сечение провода 6 мм2
• Материал корпуса: АБС-пластик - прочный, ударостойкий, не поддерживающий горение
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Температурный диапазон: от –5 C до +40 C - не рекомендуется для холодных помещений без отопления
• Цвет: белый - соответствует стандартному цвету электрооборудования
• Крепление крышки: винтовое - позволяет плотно закрывать и пломбировать коробку
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: У3 - для умеренного климата, внутри зданий
• Пломбируемая: да - можно опечатывать для предотвращения несанкционированного вскрытия
• Безгалогенный материал: да - снижает выделение токсичных веществ при перегреве
• Нормативный документ: ГОСТ 31195.2.5-2012

Совместимость и монтаж

Коробка распределительная 100х100х44 мм белая (6 клемм 6 мм2) IP20 монтируется открыто на стену с помощью саморезов через крепёжные отверстия в основании. Входы для кабеля - два круглых отверстия диаметром 20 мм, подходят для стандартных кабелей с внешним диаметром до 18–19 мм. Клеммы уже установлены внутри - достаточно зачистить провода и затянуть винты. Не требует дополнительных адаптеров. Совместима с кабельными каналами IEK других серий, если они имеют аналогичную ширину и способ фиксации.

Безопасность и стандарты

Коробка распределительная 100х100х44 мм белая (6 клемм 6 мм2) IP20 соответствует требованиям ГОСТ 31195.2.5-2012. Отсутствие галогенов в составе материала повышает безопасность при возможном перегреве - продукты горения менее токсичны. IP40 обеспечивает защиту от случайного контакта с внутренними частями (например, пальцами или инструментами), но не защищает от влаги - не применяйте в сырых помещениях, на улице или рядом с источниками воды.

Преимущества

• Встроенная клеммная колодка экономит время монтажа - не нужно докупать и устанавливать отдельные клеммы
• Пломбируемая крышка позволяет контролировать доступ к соединениям - важно для объектов с повышенными требованиями к безопасности
• АБС-пластик устойчив к механическим воздействиям и химически стабильный
• Белый цвет хорошо сочетается с большинством кабельных каналов и световой автоматикой
• Поддержка стандарта HF - экологичнее при утилизации и при аварийных ситуациях

Ограничения применения

• Степень защиты IP40 исключает использование во влажных средах - нельзя устанавливать в ванных, на балконах, в цехах с мойкой оборудования
• Рабочий температурный диапазон - от –5 C до +40 C; не подходит для неотапливаемых помещений зимой
• Максимальное сечение провода - 6 мм2; не использовать для силовых линий выше 16 А (при 220 В)
• Не предназначен для скрытой установки - только открытый монтаж
• Два входа - недостаточно для сложных разветвлений; при большем числе кабелей потребуется дополнительная коробка

Примеры использования

• Разветвление группы освещения от одного кабеля к трём потолочным светильникам
• Объединение проводов от двух розеточных групп перед подключением к одному автомату в щите
• Точка перехода между кабельным каналом и выключателем в офисе
• Зона соединения медного и алюминиевого провода с использованием специальных клемм (внутри коробки)

Практические советы

• Перед монтажом проверьте, что все провода поместятся в коробке - суммарный объем жил не должен превышать 70% внутреннего объёма
• При использовании многожильных проводов используйте наконечники НШВИ - так надёжнее и проще затягивать в клеммы
• При пломбировании сохраняйте печать - её наличие подтверждает соответствие нормам Энергонадзора
• Не забывайте оставить запас провода около 10–15 см - это упростит будущую замену или ремонт
• Если нужна защита от пыли/влаги - выбирайте модели с IP54/IP65, эта коробка не подходит
• При заказе нескольких единиц - учтите, что артикул uko10-100-100-044-k01 соответствует именно этой модификации с клеммами; без них модель отличается
