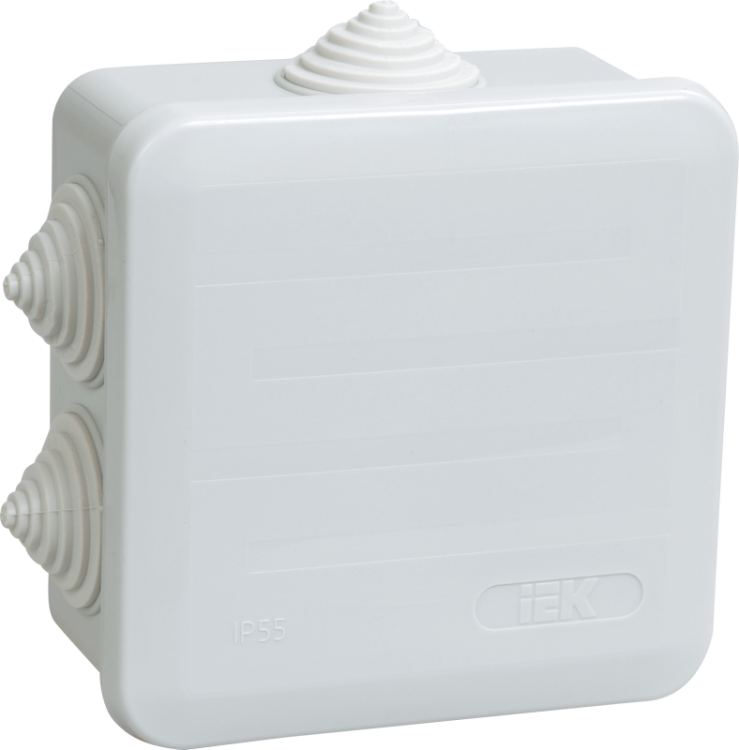

Коробка распределительная КМ41255 для о/п 100х100х50мм IP44 (RAL7035 6 гермовводов защелкивающаяся крышка) | UKOZ11-100-100-050-K41-44 IEK

Коробка распределительная для открытой проводки 100х100х50 мм IP44 с 6 гермовводами и защелкивающейся крышкой от IEK (ИЭК), артикул ukoz11-100-100-050-k41-44, предназначена для безопасного разветвления и соединения проводов в условиях повышенной влажности, пыли или на улице. Её компактная форма и надёжная защита делают её удобным решением для открытой проводки в бытовых и промышленных объектах.

Назначение и область применения

Коробка распределительная для открытой проводки 100х100х50 мм IP44 с 6 гермовводами и защелкивающейся крышкой используется для организации точек ответвления кабелей и проводов. Она защищает места соединений от внешних воздействий, предотвращает доступ посторонних предметов и обеспечивает удобный доступ для обслуживания. Применяется в системах открытой электропроводки - например, в цехах, на складах, в подъездах, на фасадах зданий, в сельскохозяйственных постройках и других местах с высокой влажностью или запылённостью.

Технические характеристики

• Размеры: 100×100×50 мм - компактная квадратная форма для установки в ограниченном пространстве;
• Степень защиты: IP44 - защита от твердых частиц крупнее 1 мм и брызг воды со всех направлений;
• Количество входов: 6 гермовводов диаметром 25 мм - позволяют ввести кабели без потери степени защиты;
• Материал корпуса: основание - полистирол, крышка - полипропилен; материал безгалогенный (HF), что снижает выделение токсичных веществ при нагреве;
• Цвет: серый - соответствует стандартному цвету электрооборудования IEK;
• Температурный диапазон: от -25 C до +40 C - работает в холодных и умеренных климатических зонах;
• Климатическое исполнение: УХЛ2 - рассчитана на работу в закрытых и частично открытых помещениях с умеренной влажностью и перепадами температур;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Нормативный документ: ГОСТ 32126.1 - соответствие требованиям российских стандартов на распределительные коробки.

Совместимость и монтаж

Коробка распределительная для открытой проводки 100х100х50 мм IP44 с 6 гермовводами и защелкивающейся крышкой совместима с жёсткими и гофрированными трубами диаметром до 25 мм. Для монтажа используются саморезы через крепёжные отверстия в основании. Гермовводы уже установлены - достаточно просверлить отверстия в стене, вставить трубу в гермоввод и затянуть контргайку. Крышка фиксируется защёлками - не требует болтов или винтов, легко открывается для проверки и ремонта. Установка возможна на вертикальную поверхность (стена) или горизонтальную (потолок).

Безопасность и стандарты

Коробка распределительная для открытой проводки 100х100х50 мм IP44 с 6 гермовводами и защелкивающейся крышкой соответствует ГОСТ 32126.1 и имеет класс защиты IP44, обеспечивающий безопасность при случайном контакте с проводниками и попадании брызг воды. Безгалогенный материал исключает образование едких газов при перегреве или возгорании. Конструкция не создаёт опасности при замыканиях внутри - пластик не поддерживает горение и не передаёт тепло на окружающие материалы.

Преимущества

• Защелкивающаяся крышка - позволяет быстро получить доступ к внутренним соединениям без инструментов;
• Шесть гермовводов - дают возможность подключить несколько кабелей одновременно, сохраняя герметичность;
• Высокая прочность материала - устойчив к механическим нагрузкам и химическим воздействиям;
• Нет необходимости в дополнительных уплотнителях - гермовводы уже встроены и готовы к работе;
• Подходит для длительной эксплуатации - срок службы 15 лет при нормальных условиях.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает защиту от струй или подтопления;
• Запрещено использовать при температурах ниже -25 C или выше +40 C - риск деформации пластика;
• Не рекомендуется для установки в местах с постоянными ударными нагрузками или вибрацией - может повредиться защелка;
• Не подходит для силовых кабелей с током более 63 А - необходимо проверять допустимую нагрузку на каждый гермоввод и внутренний объем коробки;
• Не применяется в взрывоопасных средах - отсутствует взрывозащита.

Примеры использования

• Разветвление сети освещения в подвале с высокой влажностью;
• Подключение датчиков движения на фасаде здания;
• Объединение кабелей от нескольких светильников в коридоре офиса;
• Соединение проводов в сельском доме с открытым типом проводки;
• Точка перехода между гофротрубой и стационарной проводкой на производственном участке.

Практические советы

• Перед монтажом убедитесь, что диаметр кабеля не превышает 25 мм - иначе он не войдет в гермоввод;
• При установке на деревянную или штукатуренную стену используйте дюбели подходящего типа - пластиковая коробка не выдержит больших усилий при затяжке;
• Не перегружайте коробку - количество проводов внутри не должно превышать 8–10, чтобы избежать перегрева;
• Проверьте плотность посадки гермовводов после сборки - слабо затянутые элементы нарушают защиту IP44;
• При замене кабелей не снимайте все гермовводы сразу - лучше работать один за другим, чтобы не потерять герметичность.
