Коробка распределительная 72х72х31, 12 выводов, IP54 | КР2502И HEGEL

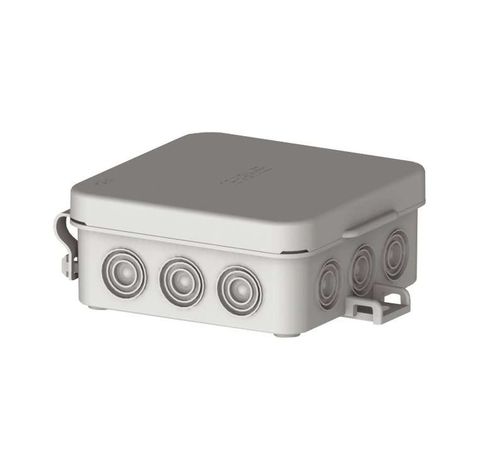

Коробка распределительная HEGEL КР2502-И - компактный элемент для открытого монтажа, обеспечивающий надёжную коммутацию проводов с помощью 12 мембранных вводов. Подходит для установки на стене или потолке в условиях повышенной запылённости и влажности.

Назначение и область применения

Коробка распределительная HEGEL КР2502-И используется для организации точек соединения и ответвлений электрических цепей при открытой прокладке кабелей. Мембранные вводы позволяют вести провода прямо в коробку без дополнительных фитингов, что ускоряет монтаж. Применяется в системах освещения, автоматизации, управления оборудованием, на объектах с высокой запылённостью - например, на заводах, складах, в производственных помещениях.

Технические характеристики

• Габариты: 97×80×35 мм - внешние размеры корпуса
• Количество мембранных вводов: 12 шт. - каждый рассчитан на диаметр кабеля до 16 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для большинства помещений) и брызг воды с любого направления
• Материал корпуса: полипропилен - устойчив к химическим воздействиям, не выделяет галогены при нагреве
• Цвет: серый - соответствует стандартному цвету промышленного оборудования
• Номинальное напряжение изоляции: 400 В - безопасно для сетей 220/380 В
• Температурный режим работы: от –25 C до +40 C - подходит для неотапливаемых помещений
• Крышка: непрозрачная, фиксируется защелками - не требует инструментов для открывания
• Способ монтажа: настенно-потолочное крепление - крепится саморезами или дюбелями

Совместимость и монтаж

Коробка распределительная HEGEL КР2502-И совместима с любыми кабелями и проводами с наружным диаметром до 16 мм. Мембранные вводы изготовлены единым целым с корпусом - они плотно обжимают кабель при затяжке, исключая необходимость вводных колец или уплотнителей. Для монтажа используйте саморезы M4–M6. Убедитесь, что отверстия под крепление не перегреваются при сверлении - материал пластичный, легко деформируется. После прокладки кабелей закрывайте крышку до щелчка - проверьте, чтобы все вводы были плотно задействованы, иначе защита IP54 будет нарушена.

Безопасность и стандарты

Коробка распределительная HEGEL КР2502-И изготовлена из галоген-free полипропилена - при возгорании не выделяет токсичных газов, что важно для помещений с людьми. Соответствует требованиям к электроустановкам в зонах с повышенной опасностью поражения током. Номинальное напряжение 400 В позволяет использовать её в бытовых и промышленных сетях переменного тока. Степень защиты IP54 соответствует ГОСТ 14254 - рекомендована для внутренних помещений с возможными брызгами и пылью.

Преимущества

• Упрощённый монтаж - нет необходимости вставлять отдельные вводы; все 12 каналов уже готовы
• Высокая герметичность - мембраны плотно обжимают кабели, предотвращая попадание пыли и влаги
• Лёгкий доступ к контактам - крышка открывается без инструментов, удобно для обслуживания
• Устойчивость к средним механическим нагрузкам - корпус не трескается при ударах и вибрациях
• Экономия времени - один элемент вместо нескольких деталей (корпус + вводы + уплотнители)

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует защиту от струй под давлением или длительного контакта с жидкостью
• Не применяется в взрывоопасных зонах - отсутствует маркировка Ex
• Не рекомендуется для кабелей с диаметром более 16 мм - мембраны не будут герметично обжимать крупные жилы
• Работает только в температурном диапазоне –25…+40 C - при более низких температурах полипропилен становится хрупким
• Не подходит для скрытого монтажа - конструкция рассчитана только на открытую установку

Примеры использования

• Разветвление питания для группы светильников в цеху
• Подключение датчиков движения и реле на потолке офисного помещения
• Объединение сигналов от терморегуляторов в теплом складском ангаре
• Коммутация силовых кабелей на лестничной клетке с риском попадания влаги

Практические советы

• Перед монтажом проверьте диаметр каждого кабеля - он должен подходить под 16 мм максимум, иначе защита IP54 нарушается
• Не проталкивайте слишком много кабелей в один ввод - это снижает герметичность
• При использовании в холодных помещениях не открывайте крышку при температуре ниже –25 C - материал может треснуть
• При необходимости можно дополнительно герметизировать вводы силиконовым составом, но не забудьте, что это не требуется по проекту
• Запомните: HEGEL КР2502-И - это одна коробка, а не два изделия. Название содержит дублирующие данные - реальные размеры указаны в характеристиках: 97×80×35 мм
