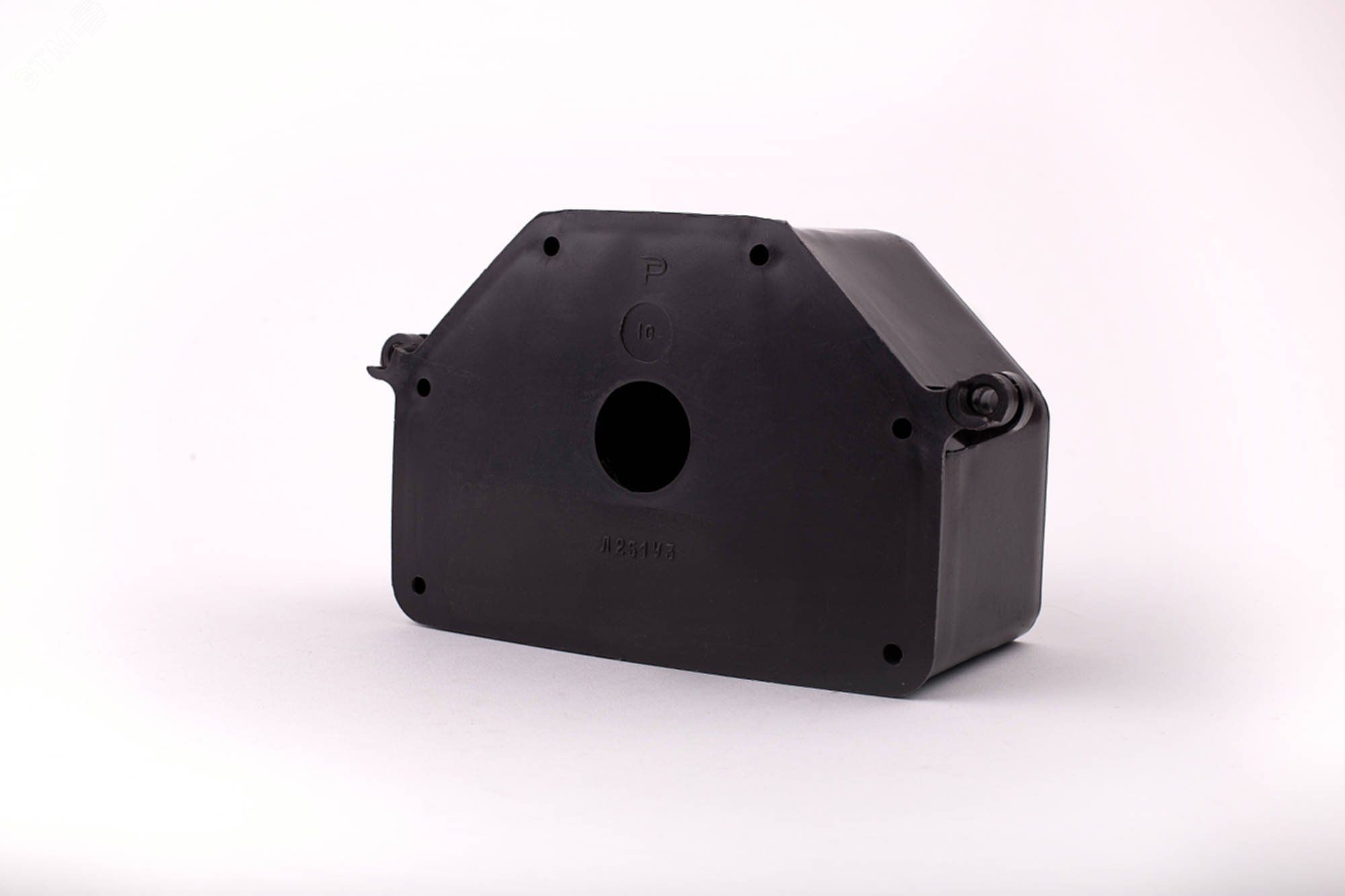

Коробка распределительная 132х88х62мм Л251 в бетон ПЭМИ 43Б19Л251У

Коробка распределительная 132х88х62 мм Л251 для монтажа в бетон и УЗ - это компактный элемент для скрытого монтажа в бетонных конструкциях, предназначенный для безопасного соединения и распределения электрических проводов между перекрытиями и стенами. Произведённая компанией ПЭМИ, модель Л251 обеспечивает надёжную фиксацию и защиту соединений в условиях повышенной влажности.

Назначение и область применения

Коробка распределительная 132х88х62 мм Л251 для монтажа в бетон и УЗ используется исключительно при скрытом способе прокладки электропроводки. Её основная задача - обеспечить доступное и защищённое место для соединения проводов при переходе от плит перекрытия к вертикальным стеновым панелям. Подходит для жилых, общественных и промышленных зданий с бетонными конструкциями. Применяется в рамках капитального ремонта или новостроек, где требуется внутренняя проводка без открытых коробок.

Технические характеристики

• Размеры: внешний диаметр 75 мм, глубина монтажа 60 мм - позволяет установить в толщину бетона без выступа;
• Материал: пластик - устойчив к коррозии, не проводит ток, не деформируется при нормальных температурах;
• Степень защиты IP43: предохраняет от попадания твердых частиц больше 1 мм и капель воды, падающих под углом до 60°;
• Количество входов: 5 - даёт возможность подвести несколько кабелей без перегрузки;
• Клеммы: есть - обеспечивают надёжное соединение проводов внутри корпуса;
• Форма: круглая - оптимальна для равномерного распределения нагрузки в бетоне;
• Цвет: серый - соответствует стандартному цвету бетонных поверхностей после штукатурки;
• Исполнение: одинарная - одна коробка на одно соединение;
• Тип фиксации: винтовой - прочное крепление к арматуре или опалубке во время заливки;
• Тип крышки: не прозрачная - используется временно при замоноличивании; окончательная крышка - КОН-2 УЗ;
• Климатическое исполнение: У3 по ГОСТ 15150-69 - работает при температуре от −25C до +40C и относительной влажности до 95% при 25C;
• Технические условия: ТУ 36.18.29.01-48-89.

Совместимость и монтаж

Коробка распределительная 132х88х62 мм Л251 для монтажа в бетон и УЗ устанавливается до заливки бетона. Для этого её фиксируют в опалубке с помощью винтового механизма. Диаметр 75 мм требует подготовки отверстия соответствующего размера - не менее 80 мм в диаметре для удобства установки и заполнения раствором. После затвердевания бетона временная крышка снимается, выполняются электромонтажные работы, затем устанавливаются постоянные крышки КОН-2 УЗ. Нельзя использовать эту коробку для открытой установки или в местах с механическими воздействиями.

Безопасность и стандарты

Коробка распределительная 132х88х62 мм Л251 для монтажа в бетон и УЗ изготовлена в соответствии с требованиями ТУ 36.18.29.01-48-89 и имеет климатическое исполнение У3, что гарантирует работу в помещениях с высокой влажностью. Материал не поддерживает горение и не содержит галогенов. Соответствует требованиям безопасности для скрытой электропроводки в бетонных конструкциях согласно ПУЭ.

Преимущества

• Высокая герметичность благодаря плотному прилеганию крышек КОН-2 УЗ после завершения монтажа;
• Удобство сборки: все клеммы уже установлены, не требуют доплаты или докупки;
• Устойчивость к химическим воздействиям бетонного раствора и влаги;
• Небольшая глубина (60 мм) снижает риск повреждения арматуры при сверлении;
• Подходит для массового применения в типовых проектах многоквартирных домов.

Ограничения применения

• Не предназначен для установки в деревянные или металлические конструкции - только в бетон;
• IP43 недостаточен для помещений с постоянным контактом с водой (например, ванные комнаты без дополнительной защиты);
• Не следует применять в условиях температур ниже −25C или выше +40C;
• Требуется обязательная замена временной крышки на КОН-2 УЗ после завершения электромонтажа - иначе нарушается степень защиты;
• Не совместима с системами автоматического контроля или сигнализации - только для пассивного соединения проводов.

Примеры использования

• Переход электропроводки от потолочных плит к вертикальным стенам в квартирах многоэтажек;
• Скрытое соединение силовых кабелей в офисных зданиях с железобетонными перекрытиями;
• Обустройство точек питания для освещения в подвалах и технических этажах;
• Ремонт старой проводки в панельных домах с сохранением целостности бетонных конструкций.

Практические советы

• Перед заливкой бетона проверьте, чтобы все провода были правильно пропущены через входы - после застывания изменить расположение невозможно;
• Используйте только оригинальные крышки КОН-2 УЗ - другие модели не обеспечивают нужную герметичность;
• При использовании в сырых помещениях дополнительно обработайте места выхода проводов силиконовым герметиком;
• При монтаже в тонкие стены убедитесь, что глубина 60 мм не нарушает несущую способность конструкции;
• Артикул 43б19л251у - единственный номер для заказа этой конкретной модели от ПЭМИ; аналоги не подходят по форме и креплениям.
