Коробка распределительная 150x110x70, 10 вывода, IP55 | КР2606 HEGEL

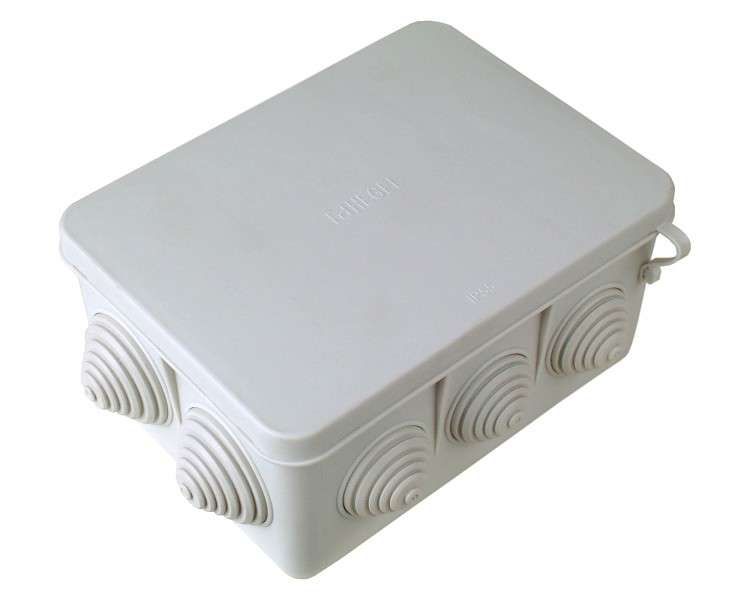

Коробка распределительная HEGEL КР2606 - надежный элемент для открытого монтажа, предназначен для организации точек соединения проводов и кабелей в условиях повышенной запыленности и влажности. Прямоугольная форма, 10 мембранных вводов и степень защиты IP55 делают её подходящим решением для промышленных объектов, станций автоматизации и внешних электромонтажных узлов.

Назначение и область применения

Коробка распределительная HEGEL КР2606 используется для разветвления и соединения электрических цепей в местах, где требуется доступ к кабелям и возможность установки дополнительных компонентов. Подходит для монтажа на стенах и потолках в помещениях с высокой влажностью, на улице, в цехах, на конвейерах, в системах управления и автоматики. Внутри можно размещать клеммники, DIN-рейки, модульные устройства и малогабаритную аппаратуру благодаря наличию направляющих на дне корпуса.

Технические характеристики

• Габариты: 150 × 110 × 70 мм
• Степень защиты: IP55 - защита от пыли (не полностью, но достаточна для большинства условий) и струй воды из любого направления
• Количество вводов: 10 шт. - ступенчатые мембранные сальники, рассчитанные на диаметр трубы/кабеля до 32 мм
• Материал: полипропилен - легкий, химически стойкий, безгалогенный, с огнестойкостью до 650 C
• Номинальное напряжение изоляции: 400 В
• Рабочая температура: от -25 C до +40 C
• Цвет: серый
• Крепление крышки: защелкивание - без инструментов, быстрый доступ
• Способ крепления: винтовой, настенно-потолочный
• Форма: прямоугольная, с конструкцией “балка” - обеспечивает жесткость и удобство фиксации

Совместимость и монтаж

Коробка распределительная HEGEL КР2606 совместима с кабелями и трубами диаметром до 32 мм. Мембранные вводы плотно обжимают изоляцию кабеля, исключая проседание и вытягивание. Для монтажа используются винты через предварительно подготовленные отверстия в стенках или основании. Коробка легко крепится к вертикальным и горизонтальным поверхностям. Крышка фиксируется защелками - после закрытия она не открывается случайно. На крышке есть поводки, позволяющие зафиксировать её в открытом состоянии во время работ - это снижает риск повреждений и ускоряет обслуживание.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для электроустановок до 400 В. Материал - полипропилен без галогенов - при возгорании не выделяет токсичных газов, что важно для помещений с людьми. Температурный режим (-25…+40 C) позволяет использовать её в холодных регионах и в теплых цехах. Огнестойкость материала до 650 C обеспечивает временную устойчивость при перегреве или локальных возгораниях.

Преимущества

• Высокая герметичность за счет ступенчатых мембранных вводов - не требуют дополнительной герметизации
• Удобная система защелок - крышка не нуждается в болтах, доступ к внутреннему пространству быстрый
• Наличие направляющих на дне - позволяет крепить клеммы и рейки без сверления
• Легкий вес и устойчивость к коррозии - идеально для влажных и агрессивных сред
• Серый цвет - маскирует загрязнения, не выцветает на солнце

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP55 не гарантирует защиту от затопления
• Максимальный диаметр кабеля - 32 мм; более крупные провода не войдут без доработки вводов
• Рабочая температура не ниже -25 C - при более низких температурах материал становится хрупким
• Не рекомендуется для установки в зонах с механическими ударными нагрузками - корпус пластиковый, хотя и прочный
• Не содержит встроенной системы заземления - необходимо организовать заземление отдельно

Примеры использования

• Разветвление силовых кабелей на конвейере в пищевом цехе
• Подключение датчиков и исполнительных механизмов на уличном освещении
• Объединение сигналов от нескольких терморегуляторов в системе отопления
• Монтаж клеммника для подключения пускателей в щите на стене производственного участка
• Временная распределительная точка на стройплощадке перед окончательной прокладкой

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть меньше или равен 32 мм, чтобы мембрана плотно обхватила изоляцию
• При использовании металлических труб - используйте переходники, так как вводы рассчитаны на гибкие кабели
• При необходимости увеличить количество вводов - выбирайте модели с большим числом отверстий, а не просверливайте новые - это нарушит степень защиты
• При монтаже на потолке - убедитесь, что вводы направлены вниз, чтобы влага не попадала внутрь
• При длительной эксплуатации в пыльных условиях - периодически проверяйте состояние мембран и герметичность защелок
• Коробка HEGEL КР2606 - часть серии 26 - все элементы этой серии совместимы между собой, что упрощает стандартизацию проектов
