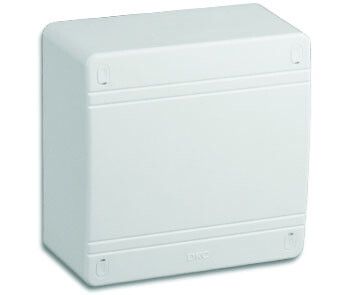

Коробка распределительная SDN2 для кабель-канала TA-GN H60 DKC 01870 ДКС

Распределительная коробка SDN2 от DKC (ДКС), артикул 01870, предназначена для безопасного разветвления кабелей внутри кабель-каналов. Выполнена из прочного пластика, имеет компактный квадратный корпус и соответствует требованиям пожарной безопасности. Подходит для внутренней установки в офисах, жилых помещениях и других зонах с невысокими рисками механического воздействия.

Назначение и область применения

Коробка распределительная SDN2 используется для соединения и разветвления кабельных линий, проложенных в кабель-каналах серии In-liner Classic. Обеспечивает доступ к точкам соединения без вскрытия всего канала. Применяется в системах слаботочного и силового освещения, автоматизации, телефонии, видеонаблюдения. Удобна для монтажа в офисах, квартирах, учебных заведениях - там, где важны эстетика и простота обслуживания.

Технические характеристики

• Габариты: 151×151×75 мм - компактный размер для размещения в стандартном кабель-канале
• Тип: внешняя установка - монтируется поверх кабель-канала, не требует штробления стен
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Количество вводов: 4 - позволяют заводить кабели с четырех сторон
• Материал: пластик, не содержащий галогенов - при нагреве не выделяет токсичных газов
• Пожаробезопасность: не распространяет горение (соответствует НПБ 246-97)
• Цвет: чисто-белый - гармонирует с кабель-каналами серии In-liner Classic
• Климатическое исполнение: УХЛ4 - рассчитана на работу в закрытых помещениях с умеренным климатом, без экстремальных температур и влажности

Совместимость и монтаж

Коробка SDN2 совместима исключительно с кабель-каналами серии In-liner Classic. Монтаж осуществляется на поверхность канала: фиксируется саморезами или защелками (в зависимости от модели канала). Для подключения кабелей используются четыре ввода - они уже подготовлены, не требуют сверления. Перед установкой убедитесь, что внутренние размеры канала позволяют свободно поместить коробку без перегрузки. Не используйте с каналами других серий - возможны проблемы с герметичностью и фиксацией.

Безопасность и стандарты

Изделие изготовлено из материала, не поддерживающего горение, и соответствует норме НПБ 246-97. Отсутствие галогенов снижает опасность выделения ядовитых веществ при возгорании. IP40 гарантирует защиту от контакта с инструментами и крупными частицами пыли, но не предназначен для влажных сред или мест с риском брызг. Не устанавливайте в помещениях с высокой влажностью, на улице или рядом с источниками воды.

Преимущества

• Простота монтажа - не требуется демонтаж кабель-канала
• Эстетичный белый цвет - не выбивается из общей линии системы
• Высокая механическая прочность - материал устойчив к царапинам и деформациям
• Защитная плёнка на поверхности - сохраняет внешний вид до момента установки
• Совместимость с широким спектром аксессуаров серии In-liner Classic

Ограничения применения

• Не подходит для открытого монтажа вне кабель-канала - не имеет степени защиты выше IP40
• Запрещено использование во влажных, сырых и наружных условиях
• Не рекомендуется для мощных силовых линий с токами более 16 А - проверьте соответствие нагрузки сечению кабелей
• Не совместим с кабель-каналами других серий, кроме In-liner Classic
• Не предназначен для частого открывания/закрывания - крышка не рассчитана на многократные операции

Примеры использования

• Разветвление сети Ethernet в офисе от основного кабель-канала к рабочим местам
• Подключение светильников в жилой комнате через кабель-канал вдоль потолка
• Объединение сигналов от датчиков движения в одной точке внутри коридора
• Переход от одного участка кабель-канала к другому с изменением направления

Практические советы

• Перед монтажом удалите защитную плёнку - она может затруднять контакт с клеем или крепежом
• При использовании нескольких коробок SDN2 на одном участке соблюдайте минимальный интервал между ними - не менее 10 см, чтобы избежать перегрева
• При прокладке кабелей не перегружайте вводы - каждый ввод рассчитан на один-два кабеля малого диаметра
• Для удобства обслуживания оставляйте запас кабеля внутри коробки - 15–20 см
• Проверяйте посадочные размеры вашего кабель-канала: коробка SDN2 подходит только для стандартных моделей In-liner Classic с внутренним профилем 150×150 мм
