Коробка распределительная с/у 104x40 (ниша) д/сплош стен, внутр разм 97x38,5 мм с крышкой круг IP20 | КР1105 HEGEL

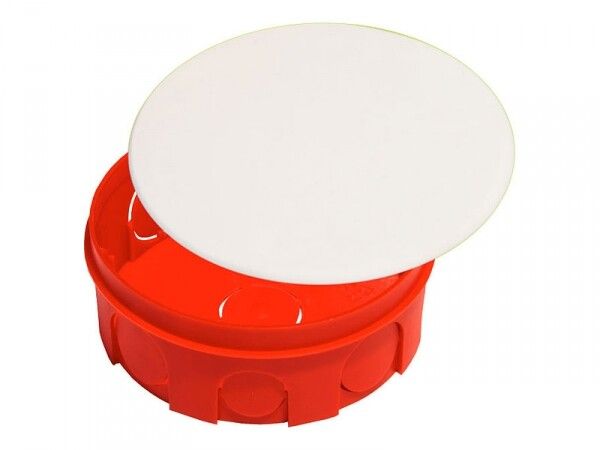

Коробка распределительная скрытая с крышкой для сплошных стен, внутренние размеры 97x38,5 мм, ниша 104x40 мм, круглая, IP20 от бренда HEGEL (артикул КР1105) предназначена для безопасного разветвления проводов и кабелей внутри стен из бетона или кирпича. Её компактная форма и прочный материал обеспечивают надёжную фиксацию и долгий срок службы.

Назначение и область применения

Эта коробка используется для организации точек ответвления электрических цепей в стационарных установках. Подходит для монтажа в сплошных стенах - бетонных, кирпичных, каменных. Применяется в жилых, офисных и промышленных зданиях там, где требуется скрытый способ прокладки проводки. Коробка не предназначена для открытой установки или влажных помещений.

Технические характеристики

• Форма: круглая, наружный диаметр 116 мм
• Внутренние размеры: 97 × 38,5 мм
• Глубина ниши: 40 мм (требуется выдолбить углубление именно такого размера)
• Материал: полипропилен, огнестойкий до 650 C
• Степень защиты: IP20 - защита от предметов больше 12,5 мм, но не от воды и пыли
• Количество входов: 7 - для подвода кабелей с разных сторон
• Цвет: красный
• Крышка: не прозрачная, фиксируется винтами
• Напряжение: до 400 В
• Состав: не содержит галогенов - при горении не выделяет токсичных паров
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия

Совместимость и монтаж

Коробка КР1105 монтируется исключительно в сплошные стены. Для установки необходимо высверлить или выбить нишу глубиной 40 мм и диаметром около 104 мм. После закрепления коробки в растворе, через 7 отверстий заводят кабели. Крышка крепится на самонарезающие винты - они не входят в комплект, их следует приобрести отдельно. На дне коробки есть направляющие - можно дополнительно крепить клеммники, DIN-рейки или платы с помощью тех же винтов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней электропроводки. Полипропиленовый корпус обеспечивает повышенную огнестойкость (до 650 C) и не выделяет галогенов при нагреве - снижает риск распространения ядовитых газов при возгорании. Степень защиты IP20 гарантирует защиту от случайного контакта с частями под напряжением, но не защищает от влаги - применение в ванных, кухнях, на улице запрещено.

Преимущества

• Устойчив к механическому воздействию благодаря плотному полипропилену
• Легко монтируется в традиционные стены без специальных инструментов
• Наличие направляющих позволяет удобно фиксировать внутреннюю аппаратуру
• Красный цвет упрощает визуальное отличие от других коробок при обслуживании
• Отсутствие галогенов делает её экологически безопаснее при аварийном перегреве

Ограничения применения

• Не применяется во влажных помещениях (ванна, баня, подвал) - IP20 не защищает от влаги
• Не подходит для установки в гипсокартон, пеноблоки или другие пористые материалы - требуются сплошные стены
• Не предназначен для внешнего монтажа - крышка не герметична
• Не имеет встроенной системы кабельного ввода - все кабели заводятся вручную через отверстия
• Требует предварительного формирования ниши - нельзя просто вставить в готовое отверстие

Примеры использования

• Разветвление группы освещения в квартире после прохода основного кабеля через стену
• Подключение розеток в комнате от одного вводного кабеля
• Объединение проводов от нескольких светильников в одном месте
• Монтаж в многоэтажных домах с бетонными перекрытиями

Практические советы

• Перед монтажом проверьте, что ниша в стене точно соответствует размерам 104×40 мм - недостаточная глубина помешает закрыть крышку
• Используйте самонарезающие винты M3–M4 длиной 10–15 мм для фиксации крышки и клеммников
• При работе с несколькими коробками КР1105 отметьте их местоположение на плане - красный цвет не всегда заметен за слоем штукатурки
• Не перегружайте коробку более чем 7 кабелями - соблюдайте нормы заполнения для обеспечения теплоотвода
• При замене старой коробки - убедитесь, что новый вариант КР1105 совпадает по размерам ниши
