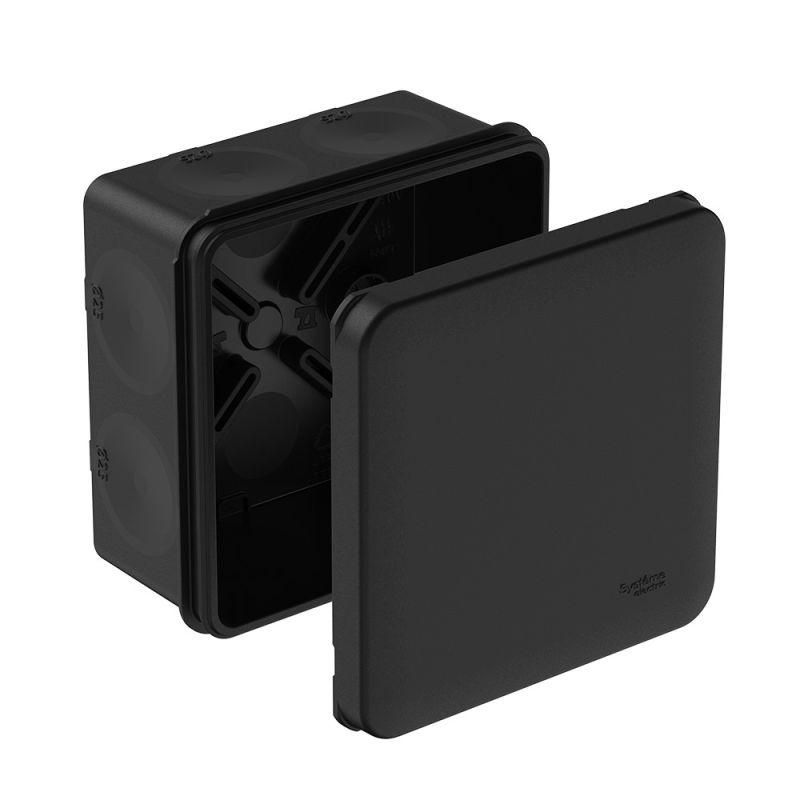

Коробка распределительная MultiBox IP66 85х85х42 DIY (со стикером) черн. SE IMT352971 APC

Коробка распределительная Systeme Electric артикул imt352971 - герметичная пластиковая коробка с восемью мембранными вводами, предназначенная для установки методом пристреливания. Подходит для монтажа в условиях повышенной влажности, пыли и перепадов температур, обеспечивая защиту соединений на объектах промышленной автоматизации.

Назначение и область применения

Коробка распределительная imt352971 используется для организации точек подключения кабелей и труб в местах, где требуется высокая степень герметичности и устойчивость к внешним воздействиям. Применяется в системах управления, на конвейерах, в цехах с частой мойкой оборудования, на улице или в помещениях с агрессивной средой. Благодаря способу монтажа - пристреливанию - идеально подходит для быстрой фиксации на металлических, бетонных или деревянных поверхностях без сверления.

Технические характеристики

• Размеры: 85×85×42 мм - компактная форма для ограниченного пространства
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Материал: галоген-free пластик - безопасен при горении, не выделяет токсичных веществ
• Количество вводов: 8 мембран по 25 мм на боковых стенках + 2 ввода на дне = всего 10 возможных точек подключения
• Диаметр труб/кабелей: до 25 мм - мембраны эластично адаптируются под реальный диаметр
• Номинальное напряжение изоляции: 400 В - допустимо для слаботочных и силовых цепей до этого значения
• Температурный режим: от –25C до +40C - работает в холодных и жарких условиях
• Огнестойкость: выдерживает нагрев до 650C - снижает риск распространения пламени
• Цвет: чёрный - маскирует загрязнения, не выгорает на солнце
• Форма: круглая - равномерное распределение нагрузки при пристреливании
• Фиксация крышки: защелкивание - легко открывается и закрывается без инструментов
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Коробка imt352971 рассчитана на монтаж с помощью газового пистолета или аналогичного устройства для забивания метизов. Каждое крепёжное отверстие имеет внутренний колодец диаметром 11 мм - он предотвращает деформацию пластика при ударе и позволяет использовать стандартные штыри или гвозди. Монтаж возможен как на стене, так и на потолке. Установка на вертикальную поверхность рекомендуется для лучшего отвода конденсата. После монтажа все вводы плотно затягиваются вокруг кабеля - не требуют дополнительной герметизации.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для электроустановок в условиях повышенной опасности. Отсутствие галогенов в материале делает её экологически безопасной при возгорании. Огнестойкость 650C соответствует нормам для изделий, используемых в промышленных зонах. Напряжение изоляции 400 В гарантирует безопасную работу в сетях до 230–400 В переменного тока.

Преимущества

• Двухкомпонентное литьё - прочная конструкция с единым корпусом, без швов, исключающих протечки
• 10 вводов - больше вариантов прокладки кабелей, чем у типовых моделей с 4–6 вводами
• Мембраны Ø25 мм - обеспечивают герметичность даже при использовании кабелей меньшего диаметра (до 16 мм)
• Колодцы под ствол 11 мм - позволяют применять универсальные пистолеты без повреждения корпуса
• Заглушка-крышка с защелкой - удобна для частых проверок и обслуживания
• Этикетка на дне - готова к розничной продаже, не требует дополнительной маркировки

Ограничения применения

Коробка imt352971 не предназначена для установки в зонах постоянного погружения в воду - IP66 не обеспечивает длительную герметичность при подводном положении. Также не следует использовать её в средах с температурой выше +40C или ниже –25C - это может привести к хрупкости пластика или потере эластичности мембран. Не рекомендуется применять для подключения кабелей с диаметром более 25 мм - мембраны не будут плотно обжимать проводник, что нарушит защиту IP66.

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейерной линии
• Распределительная коробка для сигнализации на открытой площадке
• Точка подключения кабелей к насосному оборудованию в пищевой промышленности
• Монтаж вентиляционных контроллеров на потолке в цехе с частой мойкой
• Объединение нескольких кабелей перед выходом на улицу через стену

Практические советы

• Перед монтажом выбирайте кабели с диаметром 16–24 мм - они лучше всего подходят под мембраны Ø25 мм
• Используйте пистолет с усилием, соответствующим толщине основания - слишком сильный удар может треснуть корпус
• При необходимости замены кабеля - просто вытяните старый, вставьте новый; мембраны сохранят герметичность
• Если вводы не используются - закройте их заглушками (в комплект не входят, можно заказать отдельно)
• При установке на потолок - ориентируйте вводы вниз, чтобы избежать скопления влаги внутри
• Проверяйте целостность мембран после монтажа - при наличии порезов или деформаций замените коробку
