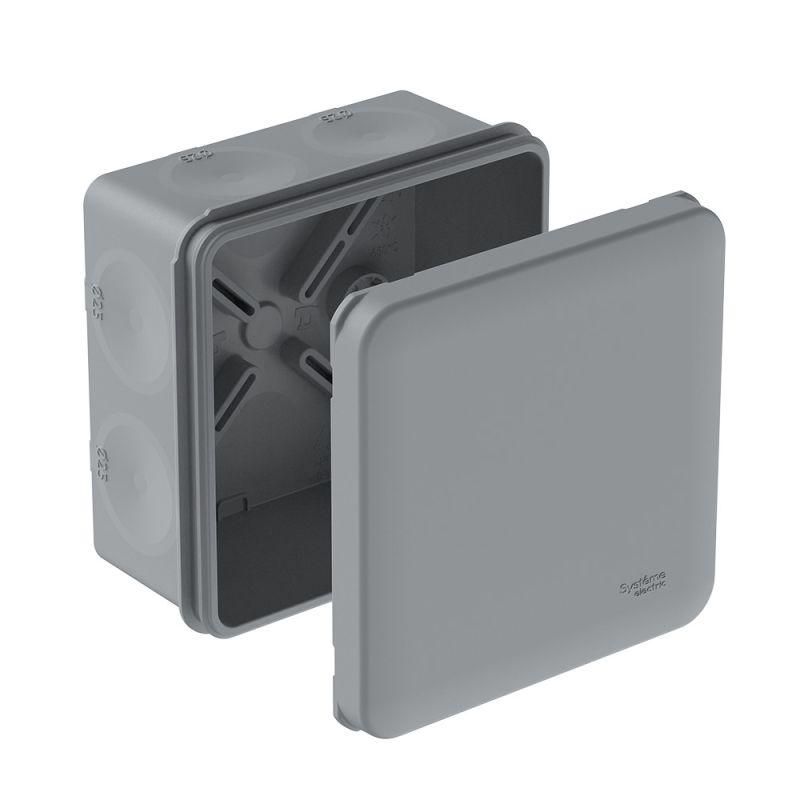

Коробка распределительная MultiBox IP66 85х85х42 DIY (со стикером) сер. SE IMT351971 APC

Коробка распределительная SE imt351971 - герметичный корпус с восемью мембранными вводами для безопасного прохода кабелей и труб в условиях повышенной запыленности и влаги. Подходит для настенного и потолочного монтажа, особенно там, где важна надежная защита от внешних воздействий.

Назначение и область применения

Коробка распределительная SE imt351971 используется для организации точек соединения, ответвлений и переходов электрических цепей в сложных средах. Благодаря защите IP66 и всепогодному исполнению, её применяют на улице, в производственных помещениях, на объектах с высокой влажностью или пылевой нагрузкой - например, на конвейерах, насосных станциях, вентиляционных шахтах, наружных осветительных установках.

Технические характеристики

• Размеры корпуса: 85×85×42 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Материал корпуса: пластик, изготовлен методом двухкомпонентного литья
• Цвет: серый
• Количество вводов: 8 (по 2 на каждую боковую стенку + 2 на дне)
• Диаметр вводов: 20 мм - подходят для кабелей и труб этого размера
• Максимальное сечение провода: до 25 мм2
• Номинальное напряжение изоляции: 400 В
• Температурный диапазон: от -25 C до +40 C
• Огнестойкость: выдерживает температуру до 650 C
• Тип крышки: крышка-заглушка с защелкивающимся механизмом
• Способ крепления: настенно-потолочный, с возможностью пристреливания
• Колодцы под ствол газового пистолета: Ø11 мм
• Вводы с тыльной стороны: да - позволяют выводить кабели снизу
• Форма: круглая
• Содержание галогенов: есть - не рекомендовано для помещений с жесткими требованиями к токсичности дыма
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия

Совместимость и монтаж

Коробка распределительная SE imt351971 совместима с кабелями и трубами диаметром до 20 мм. Мембраны плотно обжимают проводник, обеспечивая герметичность без дополнительных уплотнителей. Для монтажа можно использовать:

• Газовый пистолет - через предустановленные колодцы Ø11 мм
• Саморезы или анкеры - через крепежные отверстия в корпусе
• Адhesive-клеевые составы - при условии совместимости с материалом корпуса

При использовании газового пистолета важно соблюдать технологию пристреливания: не перегревать корпус, не применять слишком мощные заряды. Убедитесь, что глубина вхождения соответствует толщине основания.

Безопасность и стандарты

Коробка распределительная SE imt351971 соответствует требованиям к защите IP66 и способна выдерживать кратковременные воздействия температуры до 650 C. Однако она не является взрывозащищённой и не сертифицирована для зон с опасностью возгорания газов или паров. Применение в таких зонах запрещено.

Преимущества

• Высокая степень герметизации благодаря мембранам - не требуют замены после ввода кабелей
• Удобная система защелкивания крышки - быстрый доступ без инструментов
• Двухкомпонентное литье повышает прочность и долговечность корпуса
• Вводы с нижней стороны обеспечивают гибкость трассировки кабелей
• Подходит для монтажа на любые твёрдые поверхности - бетон, металл, дерево

Ограничения применения

• Не допускается использование в местах с постоянным контактом с открытым пламенем или источниками сверхвысоких температур (>650 C)
• Содержание галогенов делает её непригодной для закрытых помещений с высокими экологическими нормами (например, метро, больницы, серверные)
• Мембраны рассчитаны на диаметр до 20 мм - нельзя вводить кабели большего сечения без риска нарушения герметичности
• Не предназначен для внутреннего давления - не используйте как воздушную камеру или резервуар
• Не рекомендуется для монтажа в условиях длительного прямого UV-излучения - материал может хрупкеть со временем

Примеры использования

• Распределительная коробка на фасаде здания для подключения наружного светильника
• Точка соединения кабелей на конвейере в пищевой промышленности
• Обвязка датчиков в системе автоматического полива на открытой площадке
• Корпус для коммутационной аппаратуры в вентиляционном канале
• Временная распределительная точка на стройплощадке

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть близок к 20 мм, чтобы мембрана плотно его обхватила. Слишком тонкий кабель может болтаться внутри, нарушая герметичность.
• Используйте только те вводы, которые нужны. Незадействованные отверстия остаются герметично закрытыми мембранами - не требуется дополнительная заглушка.
• При пристреливании выбирайте место с достаточной толщиной основания - минимум 50–70 мм для надёжного крепления.
• Этикетка на дне - для розничной продажи. Её можно удалить перед установкой, если не нужна.
• При работе в холоде (-25 C) не деформируйте корпус резко - пластик становится более хрупким.
• Для обслуживания откройте крышку - защелки легко отжимаются пальцами, не требуют отвертки.
