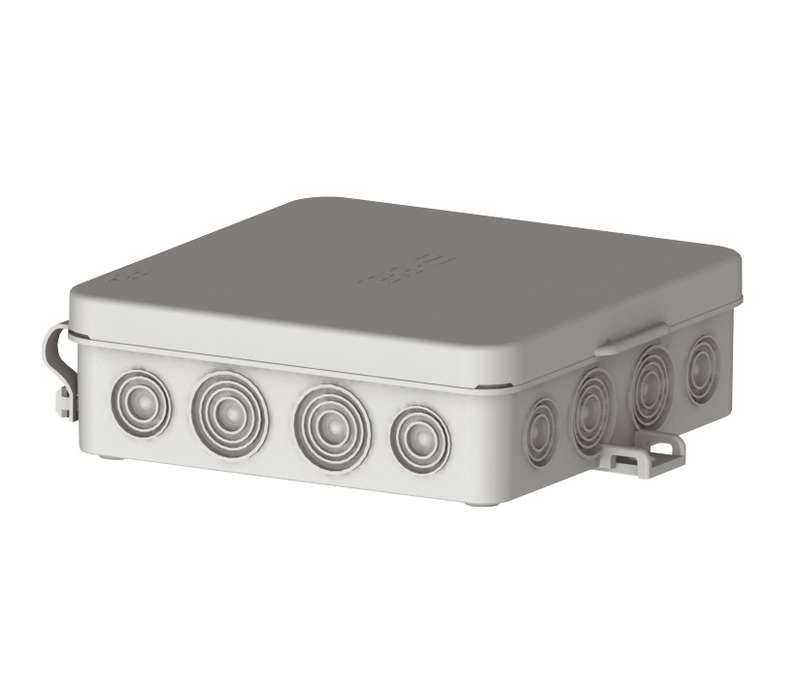

Коробка распределительная 103х103х32, 16 выводов, IP54 | КР2504-И HEGEL

Коробка распределительная HEGEL КР2504-И — компактный пластиковый корпус из полипропилена с 16 мембранными вводами, предназначен для настенного или потолочного монтажа в условиях повышенной запылённости и влажности. Подходит для сборки распределительных узлов в промышленных и бытовых сетях.

Назначение и область применения

Коробка распределительная HEGEL КР2504-И используется для безопасного соединения и распределения электрических проводов внутри помещений или под навесом. Мембранные вводы позволяют заводить кабели без дополнительных фитингов, сохраняя герметичность. Применяется в системах освещения, автоматизации, управления оборудованием, где требуется надёжная защита от пыли и брызг воды.

Технические характеристики

• Габариты корпуса: 103×103×32 мм
• Габариты крышки: 128×109×36 мм
• Количество вводов: 16 шт. (мембранные, интегрированные в корпус)
• Диаметр ввода: до 16 мм
• Степень защиты: IP54 — защита от пыли (не полностью, но достаточна для большинства условий) и от брызг воды со всех сторон
• Материал: полипропилен, безгалогенный — не выделяет токсичных веществ при нагреве
• Цвет: серый
• Температурный режим работы: от –25 °C до +40 °C
• Способ крепления: настенно-потолочное (на саморезы или дюбель-гвозди)
• Запирание крышки: защёлкивающийся механизм — без инструментов

Совместимость и монтаж

Коробка распределительная HEGEL КР2504-И совместима с кабелями и проводами диаметром до 16 мм. Для установки используйте крепёжные отверстия на задней стенке корпуса. Мембранные вводы легко продеваются через кабель — после вставки материал ввода плотно обжимает жилу, исключая просачивание влаги. Убедитесь, что внешний диаметр кабеля не превышает 16 мм — иначе герметичность будет нарушена. Нельзя использовать с трубами или металлическими рукавами — вводы рассчитаны только на гибкий кабель.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Безгалогенный состав материала снижает риск образования ядовитых газов при перегреве. Степень защиты IP54 позволяет применять её в зонах с возможным попаданием влаги — например, в цехах, на лестницах, в подъездах, венткамерах. Не предназначена для постоянного контакта с водой или для улицы под дождём.

Преимущества

• Интегрированные мембранные вводы — не требуют дополнительных деталей, экономят время монтажа
• Лёгкая защёлкивающаяся крышка — доступ к контактам без инструментов
• Устойчивость к химическим воздействиям благодаря полипропилену
• Низкий вес и компактность — удобно монтировать в ограниченном пространстве
• Не содержит галогенов — экологически безопаснее при утилизации

Ограничения применения

• Не допускается использование в условиях температуры ниже –25 °C или выше +40 °C — материал теряет прочность
• Не подходит для монтажа на открытом воздухе под дождём — IP54 не гарантирует защиту от струй воды
• Нельзя применять с жёсткими трубами или металлическими вводами — вводы не рассчитаны на механическую нагрузку
• Не рекомендовано для высоких токов свыше 16 А без проверки теплового режима — малый объём корпуса ограничивает теплоотвод

Примеры использования

• Распределительная коробка на этаже в многоквартирном доме для подключения светильников
• Узел коммутации на производственной линии для подсоединения датчиков и кнопок
• Подключение реле и контакторов в щите на стене цеха
• Обвязка оборудования с частыми перемещениями кабелей — например, мобильных станков

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен подходить под 16 мм максимум, иначе ввод не закроется герметично
• При необходимости можно дополнительно промазать места вводов силиконовым герметиком — особенно в сырых помещениях
• Не затягивайте кабели слишком сильно — это повредит мембрану и нарушит защиту
• При использовании нескольких коробок распределительных HEGEL КР2504-И соблюдайте минимальный интервал между ними — чтобы не перегревались соседние элементы
• При замене старой коробки — учтите, что новая имеет большие габариты крышки (128×109 мм), чем основной корпус — нужен свободный участок стены
