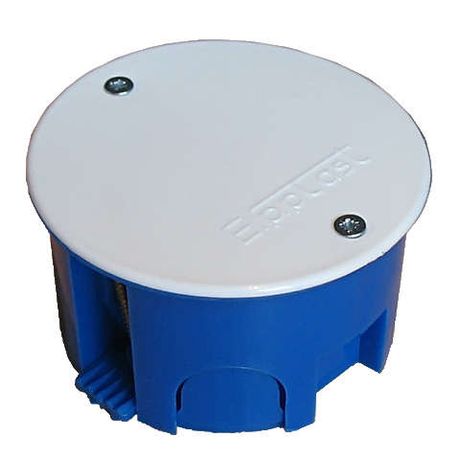

Коробка разветвительная СП d70х40 крышка на винтах пластиковые лапки для г/к Epplast 155176 Электропромпласт

Коробка разветвительная пластиковая диаметр 70 мм высота 40 мм с крышкой на винтах с пластиковыми лапками для гипсокартона от бренда Электропромпласт (артикул 155176) предназначена для монтажа одиночного электроустановочного изделия в перегородках из гипсокартона. Её компактный корпус и распорные лапки обеспечивают надёжную фиксацию без необходимости предварительного крепления.

Назначение и область применения

Коробка разветвительная пластиковая диаметр 70 мм высота 40 мм с крышкой на винтах с пластиковыми лапками для гипсокартона используется для установки выключателей, розеток, модулей автоматики и других одноточечных устройств в тонких перегородках из гипсокартона. Подходит для жилых, офисных и коммерческих помещений, где требуется скрытый монтаж проводки.

Технические характеристики

• Диаметр: 70 мм - соответствует стандартным отверстиям для круглых коробок в ГКЛ
• Глубина: 40 мм, монтажная глубина: 39 мм - позволяет уместить большинство одинарных устройств без перегрева
• Материал: пластик - устойчив к коррозии, не проводит ток, легкий в обработке
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Количество вводов: 4 - позволяют проложить несколько кабелей через заднюю стенку
• Форма: круглая - совместима с типовыми декоративными рамками и лицевыми панелями
• Крышка: не прозрачная, закрывается на винты - обеспечивает герметичность и безопасность при обслуживании
• Цвет: синий - отличает изделие от аналогов, удобно для визуального различения в комплексной системе

Совместимость и монтаж

Коробка разветвительная пластиковая диаметр 70 мм высота 40 мм с крышкой на винтах с пластиковыми лапками для гипсокартона крепится с помощью четырёх распорных лапок из пластика. Для установки необходимо просверлить отверстие диаметром 70 мм в листе гипсокартона, вставить коробку и затянуть винты крышки - лапки раздвигаются и плотно фиксируются внутри панели. Монтаж возможен только в сухих помещениях. Вводы расположены сзади - кабели заводятся до сборки крышки. Устройства должны иметь внешний диаметр не более 68 мм.

Безопасность и стандарты

Соответствует требованиям безопасности для внутренней электропроводки в сухих условиях. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не предназначен для влажных зон (ванная, кухня, бассейн). Применяется в соответствии с ПУЭ и ГОСТ Р 50571.5.51.

Преимущества

• Надёжная фиксация в гипсокартоне без дополнительных кронштейнов или анкеров
• Четыре ввода сзади - упрощают прокладку нескольких кабелей и снижают риск перегрузки одного канала
• Крышка на винтах - позволяет легко открывать коробку для проверки соединений без повреждения конструкции
• Пластиковый материал - не деформируется при температурных колебаниях, не требует антикоррозийной обработки
• Синий цвет - ускоряет идентификацию во время монтажа и последующего ремонта

Ограничения применения

• Не применяется в помещениях с повышенной влажностью - IP20 не защищает от брызг и пара
• Не подходит для многоточечных устройств - рассчитана только на одно установленное оборудование
• Запрещено использовать в несущих стенах или бетонных перегородках - лапки не обеспечивают достаточного удерживания
• Не рекомендуется для нагрузок выше 16 А - не является силовой коробкой для мощных приборов

Примеры использования

• Установка розетки в спальной комнате за шкафом-купе
• Монтаж выключателя света в коридоре с гипсокартонной перегородкой
• Подключение модуля управления освещением в офисном зале
• Скрытое размещение терморегулятора в системе тёплого пола

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 70 мм, иначе лапки не смогут надёжно зафиксироваться
• Заводите кабели в вводы до установки крышки - после сборки доступ будет ограничен
• Не используйте металлические саморезы для крепления лицевой панели - они могут повредить пластиковые элементы коробки
• При работе с несколькими коробками одинакового типа пометьте их цветом - синяя коробка Электропромпласт 155176 легко отличается от белых аналогов
• Проверяйте свободное пространство внутри перед установкой устройства - при использовании больших модулей возможен перегрев
