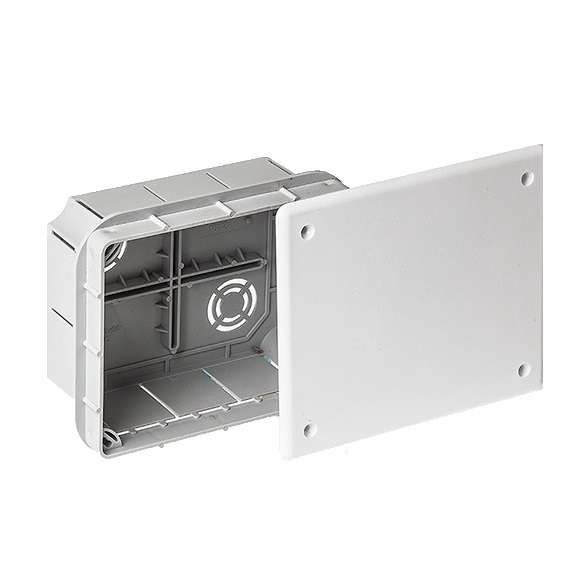

Коробка распределительная с/у 116х92х70 | 10122 Рувинил TYCO

Коробка распределительная усиленная 116х92х70мм, 118х96х70мм IP30 от бренда Рувинил (арт. 10122) предназначена для защиты и организации внутренней проводки в условиях повышенной механической нагрузки - например, на промышленных объектах, в цехах или на улице под навесом.

Назначение и область применения

Эта коробка используется для монтажа коммутационных устройств: автоматических выключателей, контакторов, реле, клеммников. Усиленная конструкция позволяет устанавливать её там, где возможны удары, вибрации или случайные воздействия - например, возле станков, на транспортерных линиях или в местах с высокой проходимостью персонала. Подходит как для внутреннего, так и для наружного монтажа под защитным кожухом.

Технические характеристики

• Габариты внешние: 116×92×70 мм / 118×96×70 мм - различаются за счёт толщины стенок и фланцев, что влияет на посадочные размеры при установке в нишу.
• Степень защиты: IP30 - предотвращает доступ твердых предметов диаметром более 2,5 мм (например, отверток, гаечных ключей), но не защищает от воды.
• Материал корпуса: прочный термопластик, устойчивый к деформациям при температуре от -25C до +40C.
• Цвет: серый (стандартный для промышленных решений).
• Количество крепёжных отверстий: четыре - по углам для крепления к стене или панели.

Совместимость и монтаж

Коробка совместима со стандартными DIN-рейками шириной 35 мм, которые легко фиксируются внутри корпуса. Для монтажа используйте саморезы M4–M5. Обратите внимание: внутренний объём ограничен - не рекомендуется устанавливать более трёх модульных аппаратов одновременно. Открытые стороны позволяют удобно прокладывать кабели через входные/выходные отверстия по бокам и снизу. Крышка фиксируется на двух защёлках - открывается без инструментов, но требует осторожности при частом обслуживании.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60670-1 для распределительных коробок класса IP30. Материалы не поддерживают горение - самозатухающие, что снижает риск распространения пламени при аварии.

Преимущества

• Усиленные стенки обеспечивают жесткость даже при больших нагрузках - меньше вероятность повреждения при случайном ударе.
• Чётко продуманные формы отверстий для кабелей минимизируют изгиб и перегиб проводов при прокладке.
• Фланцы по периметру упрощают герметичную установку в стены или шкафы - можно заделать раствором или силиконом.
• Высокая точность геометрии обеспечивает плотное прилегание крышки - исключает люфт и щели.

Ограничения применения

• Не предназначен для установки в помещениях с постоянной влажностью, дождём, паром или мытьём струёй воды - IP30 не защищает от жидкости.
• Запрещено использовать в зонах с взрывоопасной средой или высокими уровнями ЭМИ - отсутствуют специальные экранирующие элементы.
• Не рассчитана на монтаж крупногабаритных устройств (например, частотных преобразователей) - недостаточно внутреннего объёма.

Примеры использования

• Распределительный щит на участке конвейера в пищевой промышленности.
• Локальная коробка управления насосной станцией на открытой площадке.
• Обвязка оборудования в цехе с металлообработкой - рядом с сварочными аппаратами.
• Аварийный выключатель в коридоре производственного здания.

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия в стене совпадали с габаритами 118×96 мм - иначе потребуется доработка.
• При использовании в холодном помещении не допускайте резких перепадов температуры - это может вызвать конденсацию внутри корпуса.
• Для долговечности закройте все незаполненные кабельные вводы заглушками - даже если они не используются сейчас.
• Коробка Рувинил 10122 хорошо сочетается с другими изделиями серии - можно собирать комплекты из одинаковых элементов для стандартизации.
