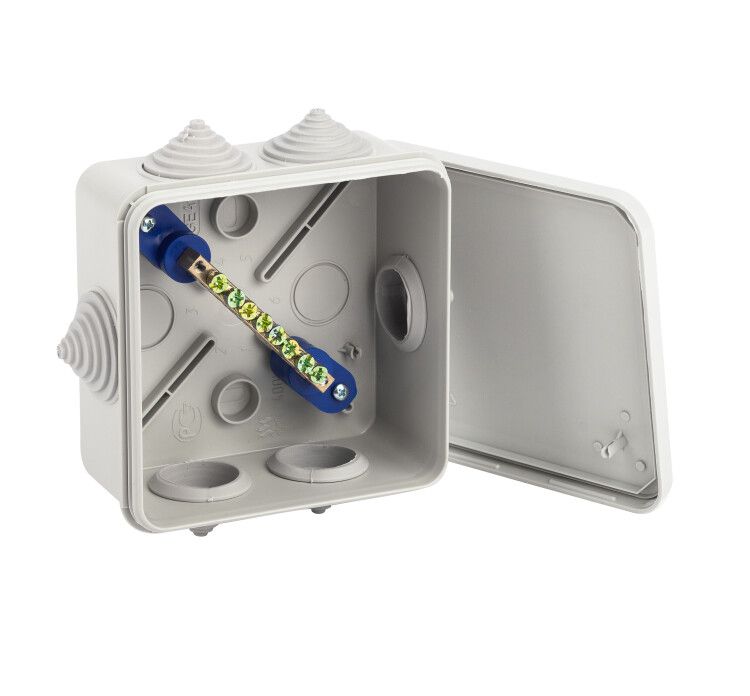

Коробка уравнивания потенциалов KUPR 100х100х50мм, шина 6х9, 8 групп IP55 (48/1440) | Б0051417 ЭРА

Коробка уравнивания потенциалов KUPR-100-100-50 от ЭРА предназначена для безопасного соединения заземляющих проводников в помещениях с повышенной опасностью. Её компактная форма, степень защиты IP55 и восемь входов делают её удобным решением для распределения потенциалов в системах TN-S и TT.

Назначение и область применения

Коробка KUPR-100-100-50 используется для уравнивания потенциалов - то есть выравнивания напряжений между различными металлическими элементами в помещении (трубопроводы, корпуса оборудования, арматура). Это предотвращает поражение током при одновременном прикосновении к двум разным проводящим поверхностям.

Подходит для установки в жилых домах, больницах, бассейнах, производственных цехах и других местах, где требуется повышение электробезопасности. Особенно эффективна там, где много металлических коммуникаций и электрооборудования.

Технические характеристики

• Размеры: 100×100×50 мм - компактная форма для плотных пространств
• Степень защиты: IP55 - защищена от пыли и струй воды из любого направления
• Количество входов: 8 - позволяет подключить до восьми заземляющих проводников
• Максимальное сечение провода: 6 мм2 - совместима с медными проводниками до этого значения
• Материал: пластик - негорючий, устойчив к коррозии, не проводит ток
• Диаметр отверстий: 20 мм - подходят для гофрированных и гладких труб диаметром до 20 мм
• Форма: квадратная - обеспечивает равномерное распределение нагрузки на крепление
• Цвет: серый - соответствует стандартному цветовому решению для электротехнической аппаратуры

Совместимость и монтаж

KUPR-100-100-50 монтируется настенно или на потолке с помощью саморезов или дюбелей через технологические отверстия в корпусе. Подходит для фиксации гофрированных и гладких труб диаметром до 20 мм - они заводятся внутрь коробки и закрепляются вводными муфтами.

Шина внутри коробки рассчитана на подключение до 8 групп заземляющих проводников. Каждый проводник должен иметь сечение не более 6 мм2. Не допускается использование проводов большего сечения - это может повредить контактную площадку.

Безопасность и стандарты

Коробка выполнена в соответствии с требованиями ГОСТ Р 50571 и МЭК 60364 для устройств уравнивания потенциалов. Степень защиты IP55 гарантирует работу в условиях повышенной влажности и запыленности - например, в подвале, кухне или производственной зоне.

Преимущества

• Пластиковый корпус исключает риск возникновения паразитных токов и коррозии
• Чёткая разметка входов упрощает диагностику и обслуживание
• Заполненные входы легко герметизируются - снижают риск попадания влаги
• Компактные размеры позволяют устанавливать коробку даже в ограниченном пространстве

Ограничения применения

• Не предназначен для установки вне помещений - IP55 не обеспечивает защиту от длительного воздействия осадков
• Не работает как распределительная коробка для силовых цепей - только для заземления и уравнивания потенциалов
• Не допускается перегрузка по сечению проводов - максимальное 6 мм2; применение 10 мм2 или больше вызывает перегрев контактов
• Не рекомендуется использовать в средах с постоянным воздействием химически активных веществ (например, кислотных паров)

Примеры использования

• Подключение заземляющего провода от радиаторов отопления в квартире
• Объединение труб водоснабжения и канализации в туалете
• Связка металлических корпусов станков с основной системой заземления в цеху
• Установка рядом с бассейном для соединения всех металлических элементов вокруг водоёма

Практические советы

• Перед монтажом проверьте, что все подключаемые провода имеют одинаковое сечение - не более 6 мм2
• Используйте клеммы с пружинными зажимами или болтовые соединения - они надёжнее, чем просто скрутки
• При использовании гофры обязательно используйте вводные резиновые уплотнители - они сохраняют степень защиты IP55
• При установке на потолок убедитесь, что крепёж выдерживает вес всей системы - особенно если подключены длинные трубы
• KUPR-100-100-50 от ЭРА совместима с другими изделиями серии - можно собирать модульные решения при необходимости расширения
